Mountain High XCR 3G - Détendeur oxygène - CGA-540
Référence : MH-00REG-1033-01

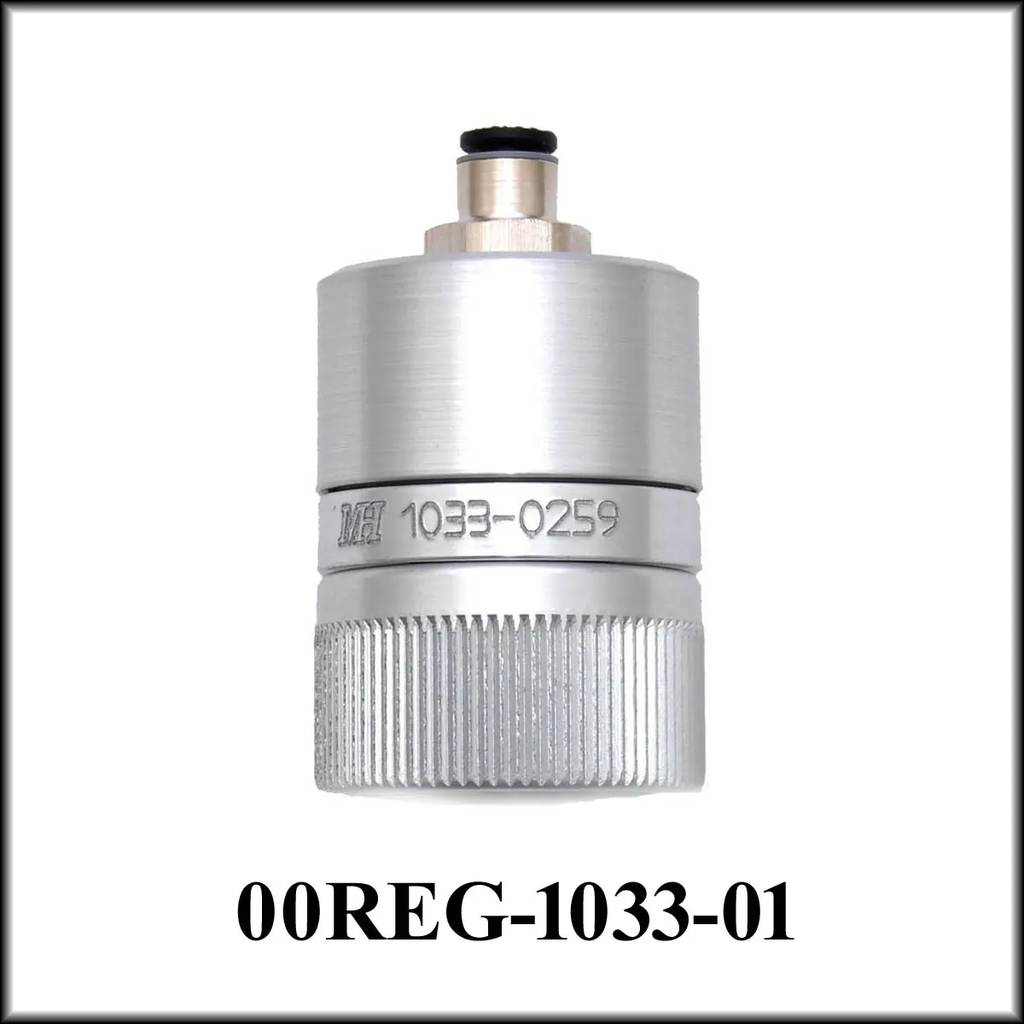

Le XCR 3G est le détendeur axial à une sortie de Mountain High pour bouteille CGA-540, standard dans ses systèmes EDS monoplace. Il délivre environ 1 bar et est livré avec des sorties 4 mm droite et coudée et 1,5 m de tube.
Détendeur Mountain High XCR 3G CGA-540 : le détendeur des systèmes EDS monoplace
Le XCR « 3G » est un détendeur axial à une sortie pour bouteille CGA-540. Mountain High le présente comme son détendeur le plus vendu : c’est celui de ses systèmes XCR et EDS monoplace. Il se visse sur la bouteille et alimente l’EDS en oxygène à environ 1 bar par un tube polyuréthane de 4 mm, dont 1,5 m (5 ft) sont fournis.
Mountain High Equipment & Supply Company, fabricant américain installé à Redmond, dans l’Oregon, conçoit et fabrique des systèmes d’oxygène portables et intégrés pour l’aviation. Les données de cette fiche proviennent de la page produit Mountain High et ses fiches « Oxygen Regulators » et « Regulator Information Sheet ».
Sorties 4 mm droite et coudée
Le XCR est livré avec deux sorties à raccord rapide pour tube de 4 mm, l’une droite, l’autre coudée à 90°, pour orienter le tube selon l’emplacement de la bouteille. Il peut recevoir une sortie de 6 mm en option.
Comme les autres détendeurs Mountain High, il est étalonné pour délivrer environ 15 psig (1 bar) en débit et se bloque vers 20 psig quand la sortie est fermée : l’arrivée haute pression est coupée dès que rien ne consomme. C’est un détendeur à piston, que Mountain High choisit pour sa robustesse et sa tolérance à l’humidité, avec un filtre en métal fritté dans l’embout d’entrée.
Avec un EDS ou un système XCR
Avec un EDS O2D1 ou O2D2, le XCR fournit la pression attendue par l’unité électronique. Pour alimenter deux EDS à partir d’un seul XCR, Mountain High propose un kit de dérivation en Y avec clapets anti-retour. La notice EDS rappelle qu’en dessous de 300 psi dans la bouteille, le détendeur ne délivre plus correctement l’oxygène.
Mountain High recommande de faire réviser tous les deux ans le système EDS avec le détendeur qui l’alimente : joints, sièges et filtres sont alors contrôlés et remplacés.
Caractéristiques
Données de la page produit Mountain High et ses fiches « Oxygen Regulators » et « Regulator Information Sheet ».
| Caractéristique | XCR 3G CGA-540 |
|---|---|
| Fabricant | Mountain High Equipment & Supply Co. (États-Unis) |
| Référence Mountain High | 00REG-1033-01 |
| Raccord d’entrée | CGA-540 |
| Sortie | Axiale, raccords rapides 4 mm droit et coudé à 90° (6 mm en option) |
| Pression de sortie | Environ 15 psig (1 bar) en débit, blocage vers 20 psig |
| Pression d’entrée | Jusqu’à 3 000 psi (207 bar) |
| Température d’utilisation | −20 à +50 °C, selon la fiche Regulator Information |
| Fourni | 1,5 m (5 ft) de tube polyuréthane 4 mm |
Choisir et commander votre XCR
Pour une bouteille DIN 477-9, voyez le XCR DIN. Pour deux EDS sur le même détendeur, ajoutez le kit de dérivation XCR-Y. Le XCR s’associe aux bouteilles CGA-540 comme l’AL-180 et au kit EDS O2D1-2G. Matériel d’origine Mountain High, couvert par la garantie légale.
Composez avec nous votre système EDS monoplace autour du XCR : bouteille, détendeur et accessoires.
Questions fréquentes
Le XCR convient-il à un EDS O2D2 ?
Oui : il fournit la pression attendue par les EDS O2D1 et O2D2, qui s’alimentent en tube de 4 mm.
Le tube est-il fourni ?
Oui, 1,5 m (5 ft) de tube polyuréthane de 4 mm, avec une sortie droite et une sortie coudée.
Peut-on brancher deux EDS ?
Oui, avec le kit de dérivation XCR-Y de Mountain High, équipé de clapets anti-retour.
