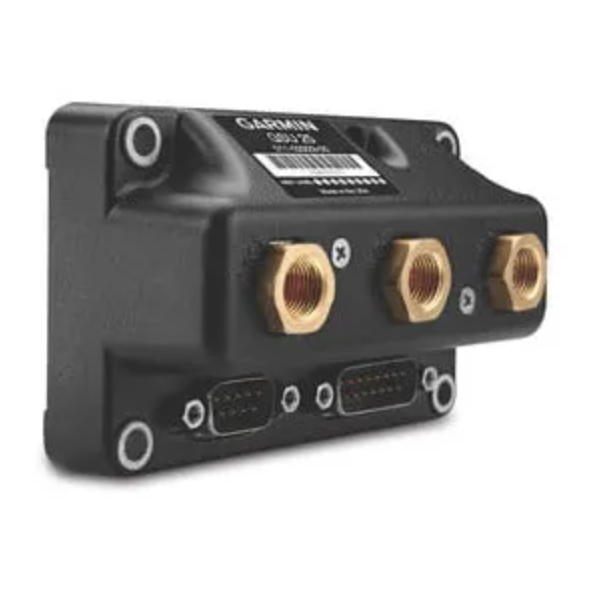

Garmin GSU 25D - ADAHRS - PMA - Unité seule
Référence : GMN-010-01071-56
La GSU 25D PMA est la centrale ADAHRS du G3X Touch : données anémobarométriques, attitude et cap jusqu’à 465 kt de vitesse indiquée. Livrée en unité seule, elle équipe le G3X Touch certifié sous STC SA01899WI, associée au GMU 11 et à la GTP 59.
Garmin GSU 25D PMA : la centrale ADAHRS du G3X Touch, en unité seule
La GSU 25D réunit dans un même boîtier la centrale aérodynamique (ADC) et la centrale d’attitude et de cap (AHRS) du G3X Touch. Reliée au circuit pitot-statique, à un magnétomètre déporté et à la sonde de température GTP 59, elle calcule les données anémobarométriques, l’attitude et le cap affichés par les écrans. Cette référence est la version PMA, livrée en unité seule.
Garmin documente deux usages : centrale du G3X Touch certifié installé sous le STC SA01899WI, d’après le manuel de maintenance 190-02472-02 (révision 10 de septembre 2024), et centrale haute performance des G3X Touch d’avions expérimentaux et LSA, d’après le manuel d’installation 190-01115-01 (révision AZ de septembre 2025).
Ce que calcule la centrale
Côté air : altitude-pression et altitude-densité, vitesse verticale, nombre de Mach, vitesses indiquée et vraie, températures extérieure et totale à partir de la GTP 59, et incidence lorsqu’une sonde GAP 26 est raccordée. Côté inertiel : cap magnétique avec le magnétomètre, assiette, inclinaison, accélérations linéaires et vitesses angulaires sur trois axes. La centrale tolère des rotations de 360° en tangage et roulis à ±500° par seconde, avec une précision de ±2° en assiette et inclinaison et de 3° en cap en vol stabilisé.
Son domaine s’étend jusqu’à 861 km/h (465 kt) de vitesse indiquée, sous Mach 1. L’altitude-pression maximale atteint 16 764 m (55 000 ft) pour les unités 011-02929-56 et 011-02929-51 au niveau de modification MOD 1, que Garmin déclare fonctionnellement équivalentes ; une unité 011-02929-51 non modifiée reste limitée à 9 144 m (30 000 ft).
Dans un G3X Touch certifié
Le STC SA01899WI associe la GSU 25D au magnétomètre GMU 11 et à la sonde GTP 59, tous trois obligatoires dès qu’un écran sert de PFD ; une seule GSU 25D est approuvée par ce STC. La centrale se raccorde au circuit pitot-statique existant de l’avion ; sa prise d’incidence est reliée à une sonde GAP 26 si elle est installée, sinon à la ligne statique.
Les données GPS de l’écran améliorent les performances de l’AHRS. Sous 14 V, l’ensemble GSU 25D, GMU 11 et GTP 59 consomme 0,25 A typique (0,35 A au maximum), et 0,125 A (0,175 A) sous 28 V. Le manuel de maintenance fixe aussi les critères de recalibrage de la GSU 25D et du GMU 11.
Montage de la centrale
Le manuel d’installation G3X autorise 24 orientations de montage, à condition d’aligner les connecteurs à 1,0° près sur l’axe longitudinal ou latéral ; la mise à niveau tolère 30°, compensés par un étalonnage au sol. La centrale se fixe rigidement à la structure primaire, sans silentblocs, à moins de 4,0 m (13 ft) longitudinalement et de 2,0 m (6,5 ft) latéralement du centre de gravité, à l’écart des vibrations, des sources de chaleur et des aimants, et hors de l’aile. Les orientations « tubes vers le haut » sont déconseillées, car l’humidité des lignes pourrait gagner les capteurs.
Les prises pitot, statique et incidence sont des taraudages femelles 1/8-27 ANPT. La GSU 25D dialogue avec les écrans par bus CAN, peut doubler le chemin des données d’attitude par une liaison RS-232 vers un écran et transmettre l’altitude-pression à un transpondeur GTX. Le faisceau est à réaliser par l’installateur.
Caractéristiques
Données Garmin (190-01115-01, révision AZ ; 190-02472-02, révision 10) :
| Caractéristique | GSU 25D PMA (010-01071-56) |
|---|---|
| Fonctions | Centrale aérodynamique (ADC) et centrale d’attitude et de cap (AHRS) |
| Vitesse indiquée maximale | 861 km/h (465 kt), Mach inférieur à 1 |
| Altitude-pression | −427 à 16 764 m (−1 400 à 55 000 ft) pour 011-02929-56 ou -51 MOD 1 ; 9 144 m (30 000 ft) sinon |
| Vitesse verticale | ±101,6 m/s (±20 000 ft/min) |
| Température de fonctionnement | −45 à +70 °C |
| Performances | 360° en tangage et roulis ; ±500° par seconde ; ±2° en assiette, 3° en cap en vol stabilisé |
| Dimensions (largeur × hauteur) | 101,6 × 53,8 mm (4,0 × 2,12 in) |
| Masse | 0,217 kg (0,48 lb) ; 0,310 kg (0,68 lb) avec connecteurs |
| Prises pneumatiques | Pitot, statique, incidence : taraudages femelles 1/8-27 ANPT |
| Interfaces | Bus CAN ; RS-232 (2 entrées, 3 sorties) ; magnétomètre ; GTP 59 |
Choisir et commander votre GSU 25D PMA
Pour un G3X Touch certifié, la GSU 25D fait partie du kit LRU G3X Touch certifié, à compléter par le kit d’installation G3X Touch certifié ; elle s’associe au magnétomètre GMU 11 PMA et à l’écran GDU 460 PMA. L’incidence demande une sonde GAP 26. Pour un appareil expérimental, le kit LRU haute performance réunit GSU 25D, GMU 22 et sonde GTP 59.
Indiquez-nous votre G3X Touch et la centrale à remplacer pour valider cette GSU 25D : nous vérifions avec vous la référence, le magnétomètre associé et la connectique nécessaire. Finesse Max est revendeur agréé Garmin et vos équipements bénéficient de la garantie légale. Sur un ULM, notre atelier peut réaliser l’installation. Sur un aéronef certifié, l’installation relève d’un atelier habilité, selon une installation approuvée conformément à la réglementation, avec les références PMA prévues par le STC concerné.
Questions fréquentes
Quelle différence avec la GSU 25C ?
La GSU 25C est limitée à 300 kt de vitesse indiquée et à 30 000 ft ; la GSU 25D va jusqu’à 465 kt et, selon l’unité, 55 000 ft. Seule la GSU 25D figure dans le G3X Touch certifié.
La GSU 25D remplace-t-elle une GSU 25B ?
Garmin indique que la GSU 25B est la version précédente de la GSU 25D, identique en forme, en montage et en fonctions.
Quel magnétomètre associer ?
Sur un G3X Touch certifié, le GMU 11. Sur un G3X expérimental, le GMU 22 ou le GMU 11 ; ce dernier s’alimente sur le réseau de bord, jamais par la sortie magnétomètre de la centrale.
Combien de GSU 25D peut-on installer ?
Une seule sous le STC SA01899WI. Sur un G3X expérimental, le manuel admet jusqu’à trois centrales GSU 25.
