Kit servo Dynon 101098-010 pour pilote automatique Sonex et Waiex
Le kit servo Dynon Avionics 101098-010 est une solution de montage destinée à l'installation d'un servomoteur de pilote automatique sur l'axe de roulis des avions Sonex et Waiex.
Cet ensemble associe le servo Dynon SV42EL, équipé d'un bras de commande extra-long, au kit de fixation spécifique Sonex / Waiex Roll, référence 101864-000.
Le servomoteur permet au système de pilote automatique Dynon compatible d'agir sur les commandes de roulis de l'aéronef afin de contrôler son inclinaison latérale.
Grâce à son bras de commande extra-long, le SV42EL est adapté à la géométrie de liaison mécanique prévue pour cette installation.
L'ensemble permet ainsi d'intégrer le servomoteur au système de commande des ailerons conformément aux recommandations du fabricant.
Un servomoteur SV42EL adapté au contrôle du roulis
Le Dynon SV42EL est un servomoteur électromécanique destiné aux installations de pilotes automatiques Dynon.
Sa conception permet de transmettre les commandes du pilote automatique aux surfaces de contrôle de l'aéronef par l'intermédiaire d'une liaison mécanique adaptée.
La version SV42EL se distingue par son bras de sortie extra-long, permettant de répondre aux exigences géométriques de certaines installations aéronautiques.
Dans le cas des Sonex et Waiex, ce servomoteur est associé à une biellette de commande et à un support de montage spécifique pour assurer la liaison avec le système de commande de roulis.
Le servo fonctionne avec les systèmes de pilote automatique Dynon compatibles, notamment les installations SkyView prenant en charge cette fonctionnalité.
Un kit de fixation spécialement conçu pour Sonex et Waiex
Le kit de montage Dynon 101864-000, inclus dans cet ensemble, fournit les composants nécessaires à l'installation mécanique du servomoteur.
Il comprend notamment un support de fixation, une plaque de renfort de plancher, une biellette en aluminium de 20 pouces, deux rotules articulées et la visserie aéronautique associée.
Cette configuration est destinée aux avions Sonex et Waiex à doubles commandes correspondant au montage documenté par Dynon.
La conception du kit permet de positionner le servomoteur et d'assurer sa liaison mécanique avec le système de commande des ailerons.
Les avantages du kit servo Dynon Sonex / Waiex Roll
- Ensemble complet : comprend le servomoteur Dynon SV42EL et son kit de fixation spécifique.
- Compatibilité Sonex / Waiex : conçu pour l'installation du pilote automatique sur l'axe de roulis.
- Servo SV42EL inclus : modèle équipé d'un bras de commande extra-long.
- Support de fixation dédié : permet l'intégration mécanique du servomoteur dans l'appareil.
- Biellette de commande fournie : tube en aluminium de 20 pouces pour la liaison mécanique.
- Plaque de renfort incluse : adaptée à la fixation du servo au niveau du plancher.
- Visserie aéronautique : comprend les fixations nécessaires au montage prévu par le fabricant.
- Documentation Dynon : installation détaillée dans la notice officielle du kit Sonex / Waiex Roll.
3. Caractéristiques techniques
| Caractéristique | Spécification |
| Fabricant | Dynon Avionics |
| Référence fabricant | 101098-010 |
| Désignation | Sonex / Waiex Roll Servo + Mounting Kit Package |
| Type de produit | Ensemble servomoteur + kit de fixation |
| Application | Pilote automatique – Axe de roulis (Roll) |
| Avions compatibles | Sonex / Waiex, selon configuration |
| Servomoteur inclus | Dynon SV42EL |
| Référence servo | 101058-004 |
| Type de bras | Extra-long (Extra Long Output Arm) |
| Kit de fixation inclus | Dynon 101864-000 |
| Position de montage | Plancher du fuselage |
| Support de fixation | 100866-000 |
| Plaque de plancher | 101613-000 |
| Biellette de commande | Aluminium – 20 pouces |
| Rotules de liaison | 2 rotules mâles de 3/16" |
| Compatibilité avionique | Pilote automatique Dynon SkyView compatible |
| Documentation | Dynon 101866-000 |
4. Composition complète du kit Dynon 101098-010

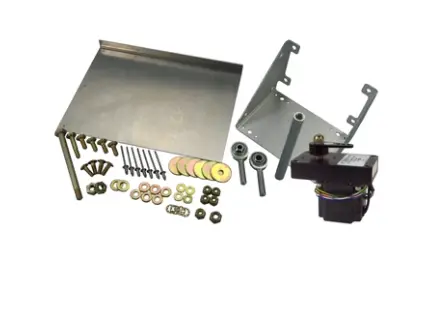

L'ensemble comprend un servomoteur Dynon SV42EL et le kit de fixation Sonex / Waiex Roll 101864-000.
Servomoteur inclus
| Référence Dynon | Quantité | Désignation |
| 101058-004 | 1 | Servomoteur Dynon SV42EL avec bras de commande extra-long |
Éléments du kit de fixation
| Référence Dynon | Quantité | Désignation |
| 100836-000 | 2 | Rotules mâles – Alésage 3/16" |
| 100866-000 | 1 | Support de fixation servo |
| 100899-001 | 1 | Écrou crénelé AN310-3 |
| 100904-002 | 1 | Goupille fendue MS24665-132 |
| 100966-012 | 1 | Biellette tubulaire en aluminium – 20" |
| 100975-002 | 2 | Contre-écrous AN315-4R |
| 100976-007 | 4 | Écrous autofreinés AN365-832A |
| 100976-011 | 1 | Écrou autofreiné AN365-1032A |
| 100977-000 | 4 | Rondelles plates larges AN970-3 |
| 100978-002 | 4 | Rondelles plates AN960-8 |
| 100978-003 | 6 | Rondelles plates AN960-10 |
| 100979-002 | 4 | Rondelles éventail à denture intérieure MS35333-39 |
| 100981-000 | 4 | Boulons AN3H-3A – 3/8" |
| 100981-005 | 1 | Boulon AN3H-10A – 1" |
| 101613-000 | 1 | Plaque de plancher pour servo Roll |
| 101844-007 | 1 | Boulon AN3-12 – 1 1/4" à tige percée |
| 101877-000 | 6 | Rivets Cherry N – CCP-42 |
| 101880-000 | 4 | Vis à tête avec embase AN525-832R8 |
Cette composition correspond à la nomenclature officielle du kit de montage Dynon 101864-000.
Important : le servomoteur SV42EL et ses éléments de fixation sont inclus. L'écran avionique, le faisceau de câblage et les autres composants nécessaires à une installation complète du pilote automatique doivent être prévus séparément.
5. Compatibilité et installation
Compatibilité avec les avions Sonex et Waiex
Le kit Dynon 101098-010 est destiné à l'installation du servomoteur de roulis sur les avions Sonex et Waiex.
Le montage décrit par Dynon concerne les appareils équipés de doubles commandes.
Attention : la notice Dynon précise que ce kit n'est pas compatible avec les versions Sonex B-Model et Waiex B-Model.
Pour les autres configurations, il est nécessaire de vérifier la compatibilité de l'installation avant toute commande.
Installation du servomoteur SV42EL
L'installation du servo s'effectue au niveau du plancher du fuselage, conformément aux plans Dynon.
Le support et la plaque de renfort permettent de fixer le servomoteur, tandis que la biellette de 20 pouces assure la liaison avec le système de commande de roulis.
L'installation nécessite notamment :
- Le positionnement et la fixation de la plaque de plancher.
- L'assemblage de la biellette et des rotules de liaison.
- La fixation du servomoteur SV42EL sur son support.
- Le raccordement mécanique au système de commande de roulis.
- La vérification du débattement complet des commandes.
- La configuration et la calibration du pilote automatique.
Une attention particulière doit être portée au positionnement du bras de commande afin d'éviter tout dépassement du point mort mécanique.
Dynon précise que le bras du servo ne doit pas dépasser ±60° par rapport à sa position neutre.
Il est également indispensable de vérifier l'absence d'interférence entre le servomoteur, les commandes de vol et les éléments de structure, notamment le plancher du siège.
L'installation doit être réalisée conformément à la documentation officielle Dynon Avionics et aux exigences réglementaires applicables à l'aéronef.
6. FAQ – Kit servo Dynon Sonex / Waiex Roll
À quoi sert le kit Dynon 101098-010 ?
Il permet d'installer un servomoteur de pilote automatique sur l'axe de roulis des avions Sonex et Waiex, afin de commander les ailerons via un système Dynon compatible.
Le servomoteur est-il inclus dans le kit ?
Oui. Le kit comprend le servo Dynon SV42EL, équipé d'un bras extra-long, ainsi que le support, la biellette et les éléments de fixation nécessaires au montage mécanique.
Quelle différence entre les kits Dynon Roll et Pitch pour Sonex / Waiex ?
Le kit Roll 101098-010 contrôle l'axe de roulis avec un servo SV42EL. Le kit Pitch 101098-009 contrôle l'axe de tangage avec un servo SV32.
Ce kit est-il compatible avec Dynon SkyView HDX ?
Oui, le servomoteur SV42EL peut être intégré à un système de pilote automatique Dynon SkyView HDX compatible, sous réserve de disposer des équipements nécessaires et d'une installation conforme.
