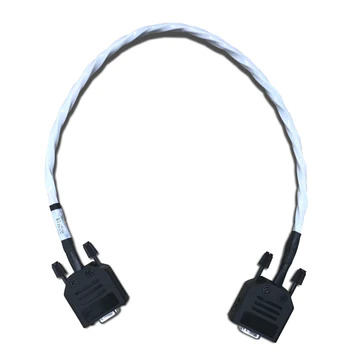

Câble Skyview Network 1 CC
Référence : DYN-101270-001
--> https://finesse-max.com/configurateur-dynon
Câble réseau Dynon SkyView Network SV-NET-1CC de 1 pied (30 cm), connecteur D9 aux deux extrémités, fil Tefzel sous gaine PVC, fabriqué et testé par Dynon.
Câble réseau Dynon SkyView SV-NET-1CC de 30 cm, connecteur aux deux extrémités
Ce câble Dynon SkyView Network (référence 101270-001 (SV-NET-1CC)) mesure 1 pied (30 cm) et porte un connecteur D9 à chaque extrémité. Il relie entre eux les écrans, centrales, modules et servos du système SkyView. Sa longueur convient aux liaisons courtes derrière le tableau, par exemple entre un écran et un module voisin, ou entre le hub et un module de la baie avionique.
Comme tous les câbles réseau Dynon, il est réalisé en fil Tefzel de qualité aéronautique, protégé par une gaine PVC contre les frottements, fabriqué et testé fonctionnellement par Dynon pour écarter tout risque d’erreur de câblage.
Le réseau SkyView Network
Les connecteurs D9 des équipements SkyView portent le réseau SkyView Network, et non une liaison série RS-232 : trois des neuf broches transportent l’alimentation. Dynon met en garde contre le branchement d’un appareil RS-232 sur ces connecteurs, qui pourrait endommager l’appareil ou SkyView ; les liaisons RS-232 passent par le faisceau D37 de l’écran. Le réseau est de type multipoint, comparable à une « ligne partagée » : chaque broche est reliée à la même broche de tous les connecteurs, si bien que la façon de relier les appareils (câbles, hub, répartiteur) importe peu.
Caractéristiques
Dynon propose les câbles à deux connecteurs en huit longueurs, de 6 pouces à 6 pieds, et des câbles plus longs à un seul connecteur pour les liaisons vers l’arrière de l’appareil.
Les valeurs ci-dessous proviennent du SkyView System Installation Guide de Dynon (document 101320-049, révision AX, juillet 2026), chapitres 2 et 26 et de la fiche produit Dynon.
| Caractéristique | Valeur |
|---|---|
| Référence Dynon | 101270-001 (SV-NET-1CC) |
| Longueur | 1 pied (30 cm) |
| Extrémités | Connecteur D9 aux deux extrémités |
| Fil | Tefzel aéronautique sous gaine PVC |
| Usage | SkyView Network (écrans, modules, servos) |
Choisir et commander votre câble réseau
Toutes les longueurs à deux connecteurs sont réunies sur la fiche câbles réseau SkyView connecteur-connecteur ; pour les grandes longueurs, voyez les câbles CP à un connecteur. Le hub SV-NET-HUB simplifie la distribution du réseau. Comme toute la gamme SkyView vendue pour l’expérimental, ce produit est destiné aux ULM, aux avions de construction amateur et aux LSA : Dynon précise que ces instruments ne sont pas prévus pour les aéronefs certifiés.
Distributeur officiel Dynon, Finesse Max contrôle avec vous la compatibilité avec votre système SkyView avant commande ; le produit bénéficie de la garantie légale. Notre atelier peut en assurer la pose sur ULM, sur devis. Commandez vos câbles SkyView de 30 cm.
Questions fréquentes
Peut-on brancher un GPS RS-232 sur un connecteur D9 SkyView ?
Non. Les connecteurs D9 SkyView portent le réseau SkyView et de l’alimentation ; un appareil RS-232 se raccorde par le faisceau D37 de l’écran.
Le câble est-il testé ?
Oui, Dynon fabrique et teste fonctionnellement ses câbles réseau.
Quelle longueur choisir ?
Mesurez le trajet réel entre les deux appareils en gardant un peu de marge ; Dynon propose huit longueurs de 6 pouces à 6 pieds.
