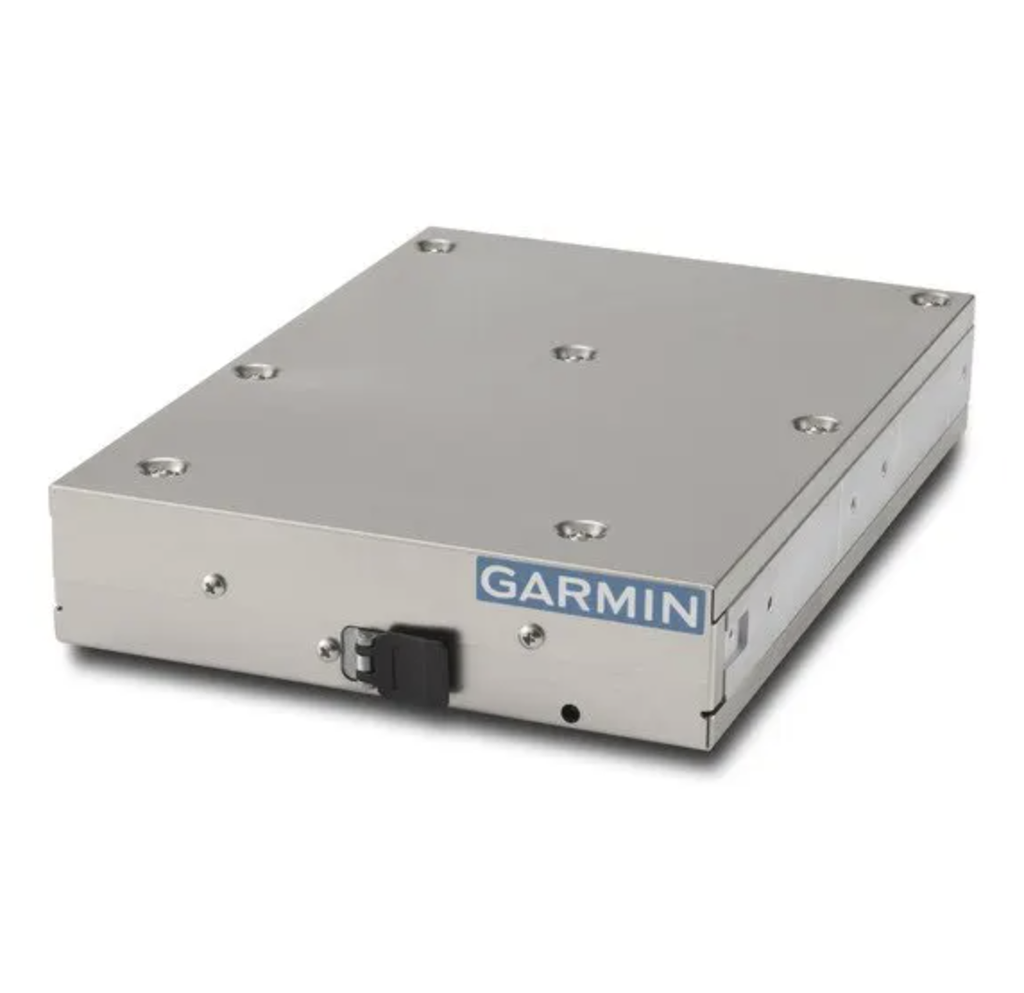

Garmin GTX 335R - Transpondeur ADS-B Out déporté - GPS WAAS intégré - Kit d'installation

Référence : GMN-010-01215-41

https://www.finesse-max.com/web/image/product.template/82696/image_1920?unique=782e84d
(0 review)

Le Garmin GTX 335R avec GPS WAAS (010-01215-41) est un transpondeur mode S ES déporté avec ADS-B Out 1 090 MHz et récepteur GPS/SBAS interne, commandé depuis un écran Garmin compatible. Livré avec son kit d’installation ; l’antenne GA 35 est proposée à part.

3,579.16 € 3579.16 EUR 3,579.16 € Tax Included

Not Available For Sale

This combination does not exist.

Disponibilité : Sur commande

Garmin GTX 335R avec GPS WAAS : transpondeur ADS-B Out déporté, kit d’installation (010-01215-41)

Le GTX 335R est la version déportée du transpondeur mode S/ES GTX 335 : sans écran ni clavier, il s’installe hors de la planche de bord et se commande depuis un écran Garmin compatible. Cette référence ajoute le récepteur GPS/SBAS interne, qui fournit au transpondeur la position nécessaire à l’ADS-B Out sans dépendre d’un navigateur WAAS.

La documentation revendeur de Garmin désigne la référence 010-01215-41 « GTX 335R w/ WAAS with installation kit » et associe à ce système l’antenne GPS GA 35, proposée à part. Pour un montage vertical ou dans un G1000, Garmin propose les kits 010-01215-42 et 010-01215-43.

Un transpondeur commandé depuis un écran

Les versions déportées n’ont pas de façade : leurs fonctions se commandent depuis un écran Garmin relié, comme un GTN, ou depuis un système intégré G1000 (code, mode, IDENT et contrôle de l’émission ADS-B). Le GTX 335R émet l’ADS-B Out sur 1 090 MHz, conformément à la TSO-C166b, et reste un transpondeur mode S conforme à la TSO-C112e.

Le GPS interne, conforme aux TSO-C145d/e (classe B2), demande une antenne GPS raccordée en TNC sur la plaque arrière. Le GTX 335 assure l’ADS-B Out seul ; pour recevoir aussi le trafic ADS-B, Garmin propose le GTX 345R.

Monté à plat, à la verticale ou dans un G1000

Garmin décline le GTX 335R avec GPS en trois kits : le kit d’installation 010-01215-41, le kit pour montage vertical 010-01215-42, dont l’embase et le sabot permettent de loger le transpondeur debout, et le kit pour G1000 010-01215-43, dont le rack se fixe au rack principal du système. Le choix dépend de l’emplacement disponible et de l’écran qui commandera le transpondeur.

Caractéristiques

Données Garmin (documentation revendeur Garmin ; guide du pilote GTX 3X5 190-01499-00, rév. H) :

CaractéristiqueGTX 335R avec GPS (010-01215-41)
Référence010-01215-41, kit d’installation
Désignation GarminGTX 335R w/ WAAS with installation kit
TypeTranspondeur mode S/ES déporté, ADS-B Out 1 090 MHz
GPS interneOui, GPS/SBAS
CommandeÉcran Garmin compatible (GTN, G1000…)
Antenne GPSGA 35 associée par Garmin, proposée à part
Autres kits010-01215-42 (vertical), 010-01215-43 (G1000)

Choisir et commander votre GTX 335R avec GPS

Selon l’emplacement, voyez aussi le GTX 335R avec GPS en montage vertical ou le kit pour G1000. Sans GPS interne, le GTX 335R en kit d’installation utilise la source WAAS de l’avion. Pour l’antenne, voyez la GA 35. Revendeur agréé Garmin, Finesse Max vous accompagne dans le choix de la bonne référence. Sur un ULM, notre atelier peut réaliser l’installation ; sur un aéronef certifié, elle relève d’un atelier habilité, selon une installation approuvée conformément à la réglementation.

GTX 335R avec GPS : indiquez-nous l’écran qui le commandera : nous vérifions la compatibilité et le kit de montage adapté à votre avion. Nos produits Garmin bénéficient de la garantie légale de conformité.

Questions fréquentes

L’antenne GPS est-elle fournie ?

Non. Garmin associe à ce système l’antenne GA 35, proposée séparément.

Le GTX 335R reçoit-il le trafic ADS-B ?

Non, il assure l’ADS-B Out ; la réception ADS-B In est la fonction du GTX 345R.

Quel kit pour un G1000 ?

Le kit 010-01215-43, dont le rack se fixe au rack principal du système G1000.
