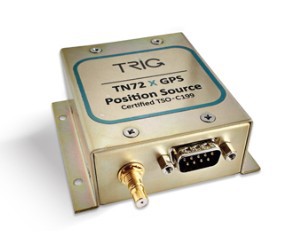

Trig TN72 - GPS ADS-B Out - Avec kit d’installation

Référence : TIG-01685-00-01

https://www.finesse-max.com/web/image/product.template/293/image_1920?unique=0772e44
(0 review)

GPS Trig TN72 certifié TSO-C199, 110 g, avec kit d’installation : active l’ADS-B Out d’un transpondeur Trig. Antenne TA50 ou TA70 à ajouter. EASA Form 1.

474.99 € 474.99 EUR 474.99 € Tax Included

Not Available For Sale

This combination does not exist.

Disponibilité : Sur commande

GPS Trig TN72 : l’ADS-B Out abordable pour votre transpondeur Trig

Le Trig TN72 (référence Trig 01685-00-01) est une source de position GPS compacte, certifiée TSO-C199 classe B, livrée avec son kit d’installation et un certificat EASA Form 1. Associé à un transpondeur Trig, il active l’ADS-B Out. L’antenne n’est pas incluse.

Trig Avionics conçoit et fabrique ses équipements au Royaume-Uni pour l’aviation générale, et Finesse Max en est revendeur officiel. Trig accorde une garantie de deux ans à compter du jour de l’installation. Les données de cette fiche proviennent du manuel d’installation du TN72 (01691-00, révision AI du 16 avril 2018), de la page produit Trig et des données du distributeur Trig (liste 2026).

Passer à l’ADS-B Out

L’ADS-B Out diffuse en continu la position précise de l’appareil aux autres aéronefs équipés et aux stations sol, ce qui améliore la visibilité électronique et la sécurité. Tous les transpondeurs Trig sont Mode S et capables d’ADS-B Out, à condition de leur fournir une source de position GPS.

En Europe, Trig indique que le TN72 peut être installé pour un équipement ADS-B Out volontaire, sur les aéronefs certifiés EASA comme sur tous les autres ; la spécification CS-STAN offre une voie d’installation simple. Trig met en garde contre les GPS non certifiés, dont les positions peuvent être rejetées par les systèmes de trafic.

Antenne et câblage

Le TN72 accepte toute antenne GPS approuvée ETSO-C190 ou équivalente. La plus répandue est la TA50, compacte, qui se branche directement sur sa prise QMA ; sur un avion à aile haute, Trig conseille plutôt l’antenne certifiée TA70. Des faisceaux Trig relient le TN72 aux transpondeurs compacts.

Installation

Sur un avion certifié, l’installation doit être approuvée selon la réglementation en vigueur. Notre atelier peut se charger de l’installation sur ULM.

Caractéristiques

Données Trig (page produit, manuel d’installation 01691-00 révision AI et liste Trig 2026) :

CaractéristiqueTrig TN72
Référence Trig01685-00-01 (avec kit d’installation)
TypeSource de position GPS TABS (SBAS)
CertificationTSO-C199 classe B
ConformitéDO-160G
Alimentation11 à 33 V continu
Consommation typique0,1 A à 14 V
Température de fonctionnement−40 °C à +70 °C
Poids110 g
ConnecteursD 9 voies (alimentation, masse, données GPS) ; antenne QMA mâle, alimentation 5 V
DimensionsH 30 × L 90 × l 63 mm (80 mm avec la semelle)
CertificatEASA Form 1

Choisir et commander votre GPS TN72

Ajoutez une antenne TA50 ou TA70, et un faisceau transpondeur Trig avec liaison TN72. Pour un avion certifié en espace ADS-B obligatoire, voyez le TN70. Produit couvert par la garantie légale.

Rendez-vous visible en ADS-B avec un TN72 : demandez-nous comment.

Questions fréquentes

L’antenne est-elle fournie ?

Non. Choisissez une TA50 ou une TA70.

Le TN72 convient-il à un planeur ?

Oui, Trig le propose notamment aux planeurs, en équipement volontaire.
