Kit de montage Dynon 101863-000 pour pilote automatique Sonex et Waiex
Le kit de montage servo Dynon 101863-000 est un ensemble de fixation développé pour l'installation du servomoteur de pilote automatique sur l'axe de tangage des avions Sonex et Waiex.
Conçu pour répondre aux particularités de ces appareils, il permet de réaliser la liaison mécanique entre le servomoteur Dynon et le système de commande de profondeur.

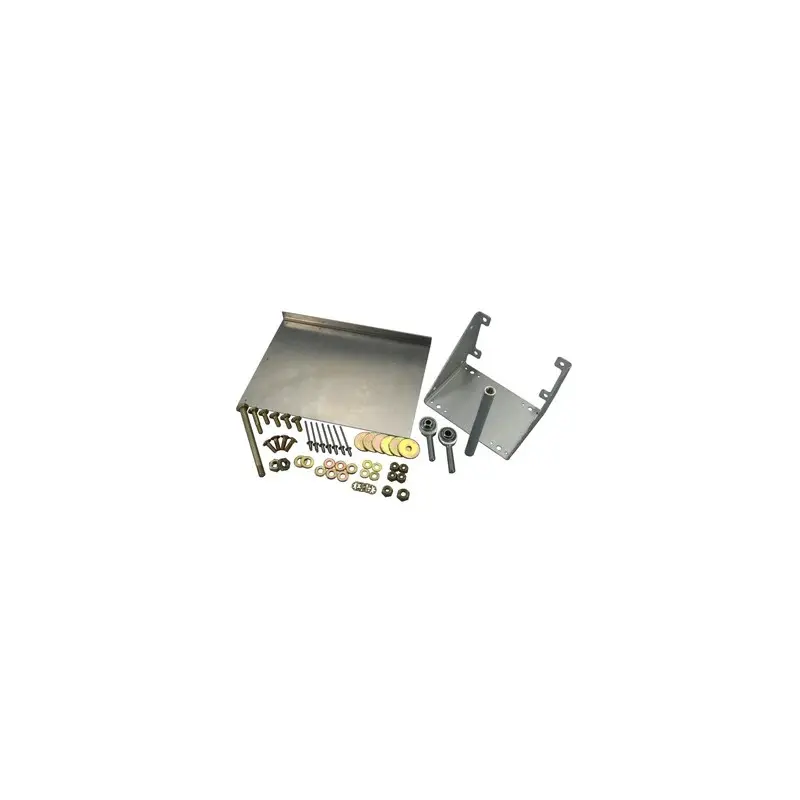

Le kit comprend un support de fixation spécifique, une plaque de renfort de plancher et une biellette de commande en aluminium de 4 pouces, accompagnés de rotules articulées et d'éléments de fixation aéronautiques.
Cette configuration permet de transmettre les mouvements du servo au système de commande de tangage de l'avion, dans le cadre d'une installation de pilote automatique Dynon compatible.
Destiné aux configurations Sonex et Waiex à doubles commandes décrites dans la notice fabricant, ce kit constitue une solution de montage adaptée à l'intégration d'un pilote automatique Dynon.
Une conception adaptée aux commandes de profondeur Sonex et Waiex
Le kit Dynon 101863-000 intègre plusieurs éléments spécifiquement prévus pour l'installation mécanique du servo de tangage.
Le support de fixation permet de positionner le servomoteur à l'intérieur de la cellule, tandis que la plaque de renfort de plancher contribue à son intégration dans la structure de l'appareil.
La biellette en aluminium de 4 pouces assure la liaison entre le bras du servomoteur et le mécanisme de commande de profondeur.
Les rotules de liaison permettent l'articulation du système, tandis que les contre-écrous assurent le blocage des réglages mécaniques.
L'ensemble est accompagné de boulons, écrous autofreinés, rondelles et rivets nécessaires au montage prévu par Dynon Avionics.
Les avantages du kit de fixation Dynon Sonex / Waiex Pitch
- Compatibilité dédiée : conçu pour l'installation du servo de tangage sur les avions Sonex et Waiex.
- Intégration au pilote automatique Dynon : permet le montage mécanique du servomoteur associé au contrôle de l'axe de tangage.
- Support de fixation spécifique : comprend une équerre de montage adaptée à l'installation prévue par Dynon.
- Plaque de renfort incluse : facilite la fixation du servo au niveau du plancher de l'appareil.
- Biellette de commande fournie : tube en aluminium de 4 pouces permettant de réaliser la liaison mécanique.
- Rotules articulées : permettent l'assemblage et le réglage de la liaison entre le servo et les commandes de vol.
- Visserie complète : comprend les boulons, écrous, rondelles et rivets spécifiés dans la nomenclature du fabricant.
- Documentation fabricant disponible : notice d'installation Dynon comprenant les schémas de montage et les vérifications nécessaires.
3. Caractéristiques techniques
| Caractéristique | Spécification |
| Fabricant | Dynon Avionics |
| Référence fabricant | 101863-000 |
| Désignation | Servo Mounting Kit – Sonex / Waiex Pitch |
| Type de produit | Kit de fixation pour servomoteur de pilote automatique |
| Application | Installation servo de tangage (Pitch) |
| Avions compatibles | Sonex / Waiex |
| Configuration documentée | Avions équipés de doubles commandes |
| Servo associé | Dynon SV32 à bras standard |
| Position de montage | Plancher du fuselage |
| Support de fixation | 100866-000 |
| Plaque de plancher | 101612-000 |
| Biellette de commande | Aluminium – 4 pouces |
| Rotules de liaison | 3/16" et 1/4" |
| Fixations | Boulons, écrous, rondelles, vis et rivets |
| Servo inclus | Non |
| Documentation | Dynon 101865-000 – Révision A |
4. Composition complète du kit Dynon 101863-000
Le kit comprend les pièces suivantes :
| Référence Dynon | Quantité | Désignation |
| 100866-000 | 1 | Support de fixation servo – Servo Mounting Bracket |
| 100836-000 | 1 | Rotule mâle – Alésage 3/16" |
| 100966-002 | 1 | Tube de biellette en aluminium – 4,0" |
| 100975-002 | 2 | Contre-écrous AN315-4R |
| 100976-007 | 4 | Écrous autofreinés AN365-832A |
| 100976-011 | 1 | Écrou autofreiné AN365-1032A |
| 100977-000 | 6 | Rondelles plates larges AN970-3 |
| 100978-002 | 4 | Rondelles plates AN960-8 – N° 8 |
| 100978-003 | 6 | Rondelles plates AN960-10 |
| 100978-004 | 2 | Rondelles plates AN960-416 – 1/4" |
| 100979-002 | 4 | Rondelles éventail à denture intérieure MS35333-39 – N° 10 |
| 100981-000 | 4 | Boulons AN3H-3A – 3/8" |
| 100981-005 | 1 | Boulon AN3H-10A – 1" |
| 101197-022 | 1 | Boulon hexagonal AN4-31A – 1/4-28, longueur 3-5/32" |
| 101443-000 | 1 | Rotule mâle – Alésage 1/4" |
| 101612-000 | 1 | Plaque de plancher pour servo Pitch |
| 101843-000 | 1 | Écrou autofreiné AN364-428A |
| 101877-000 | 7 | Rivets Cherry N – CCP-42 |
| 101880-000 | 4 | Vis à tête avec embase AN525-832R8 |
Important : ce kit comprend uniquement les éléments nécessaires au montage mécanique prévu par Dynon. Le servomoteur, le câblage électrique et les autres équipements du pilote automatique ne sont pas inclus.
La liste des composants correspond à la nomenclature officielle Dynon Avionics.
5. Compatibilité et installation
Compatibilité avec les avions Sonex et Waiex
Le kit Dynon 101863-000 est conçu pour l'installation d'un servomoteur de pilote automatique sur l'axe de tangage des avions Sonex et Waiex.
La configuration de montage décrite par Dynon concerne les appareils équipés de doubles commandes.
Pour une configuration différente de celle présentée dans la documentation fabricant, des adaptations mécaniques peuvent être nécessaires.
Le kit est notamment associé au servo Dynon SV32 à bras standard dans l'ensemble complet proposé par le fabricant.
Installation du servo de tangage
L'installation comprend plusieurs opérations mécaniques :
- Vérification et identification des composants fournis.
- Assemblage de la biellette de commande et de ses rotules.
- Raccordement de la biellette au mécanisme des commandes de vol.
- Installation de la plaque de renfort de plancher.
- Fixation du servomoteur sur son support.
- Positionnement du servo et raccordement mécanique de la biellette.
- Vérification du débattement complet des commandes de vol.
- Fixation définitive, serrage, sécurisation et calibration du système.
L'ensemble doit être installé conformément à la notice Dynon Avionics.
Précautions d'installation
Le montage du servo de tangage nécessite une attention particulière afin de préserver le fonctionnement des commandes de vol.
Dynon précise notamment que le bras du servomoteur ne doit pas dépasser un débattement de ±60° par rapport à sa position neutre, afin d'éviter un passage au-delà du point mort mécanique.
L'installation doit également garantir l'absence d'interférence entre la biellette, le bras du servo et les autres éléments de l'appareil sur toute la plage de déplacement des commandes.
Les butées mécaniques de l'aéronef doivent rester les limites principales du débattement.
Attention : ce kit n'est pas approuvé pour une installation sur un aéronef disposant d'un certificat de type. Toute installation doit respecter les instructions Dynon Avionics et les exigences réglementaires applicables à l'appareil.
6. FAQ – Kit de fixation servo Dynon Sonex / Waiex Pitch
À quoi sert le kit de fixation Dynon 101863-000 ?
Le kit Dynon 101863-000 permet d'installer mécaniquement un servomoteur de pilote automatique sur l'axe de tangage des avions Sonex et Waiex.
Il comprend un support de fixation, une plaque de renfort de plancher, une biellette en aluminium et les éléments de liaison nécessaires au raccordement du servo au système de commande de profondeur.
Ce kit constitue la partie mécanique de l'installation du servo de tangage d'un pilote automatique Dynon compatible.
Le kit Dynon 101863-000 est-il compatible avec les avions Sonex et Waiex ?
Oui. Le kit est spécifiquement développé pour les avions Sonex et Waiex.
La documentation Dynon décrit son installation sur des appareils équipés de doubles commandes.
Pour les configurations différentes de celles présentées dans les instructions du fabricant, des modifications ou adaptations peuvent être nécessaires.
Il est recommandé de vérifier la configuration de l'appareil avant de commander le kit.
Quel servomoteur Dynon utiliser avec ce kit ?
Le kit de fixation Sonex / Waiex Pitch est notamment associé au servomoteur Dynon SV32 équipé d'un bras standard.
Dynon propose un ensemble complet comprenant le kit de montage 101863-000 et le servomoteur SV32 sous la référence 101098-009.
La compatibilité avec d'autres modèles de servomoteurs doit être vérifiée auprès du fabricant avant installation.
Le servomoteur est-il inclus dans le kit Dynon 101863-000 ?
Non. Le kit Dynon 101863-000 comprend uniquement les éléments nécessaires au montage mécanique du servomoteur.
Il contient notamment le support de fixation, la plaque de plancher, les rotules, la biellette de commande et la visserie.
Le servomoteur Dynon doit être commandé séparément.
Quelle est la différence entre un kit Dynon Pitch et un kit Roll ?
Le kit Pitch est destiné à l'installation du servomoteur contrôlant l'axe de tangage, c'est-à-dire les mouvements de montée et de descente commandés par la profondeur.
Le kit Roll permet d'installer le servomoteur chargé du contrôle de l'axe de roulis, associé aux mouvements des ailerons.
Ces deux installations utilisent des supports et des liaisons mécaniques spécifiques.
Pour les avions Sonex et Waiex, Dynon propose le kit Pitch sous la référence 101863-000 et le kit Roll sous la référence 101864-000.
Quels composants sont fournis avec le kit de fixation Sonex / Waiex Pitch ?
Le kit contient un support de servo, une plaque de renfort de plancher, une biellette en aluminium de 4 pouces, deux rotules de liaison et les éléments de fixation nécessaires au montage.
Il comprend également différents boulons aéronautiques, écrous autofreinés, contre-écrous, rondelles, rivets Cherry N et vis.
La composition détaillée est définie par la nomenclature officielle Dynon Avionics.
Faut-il réaliser des réglages après l'installation du kit Dynon ?
Oui. Après l'installation mécanique du servomoteur, il est nécessaire de contrôler la liberté de mouvement des commandes de vol, l'absence d'interférence et le débattement du bras de servo.
Les liaisons mécaniques doivent être correctement réglées et sécurisées.
Le système de pilote automatique doit ensuite être configuré et calibré conformément aux instructions Dynon Avionics.
Ces opérations sont indispensables pour garantir le bon fonctionnement du système.
Le kit Dynon 101863-000 est-il fourni avec une notice d'installation ?
Dynon Avionics met à disposition une notice d'installation spécifique au kit Sonex / Waiex Pitch.
Cette documentation, référencée 101865-000 – Révision A, présente la nomenclature du kit, les schémas de montage, les instructions d'installation mécanique et les principales vérifications à réaliser.
Elle comprend également des informations relatives au câblage et à la configuration du pilote automatique.
La consultation de cette documentation est indispensable avant toute intervention sur les commandes de vol.
