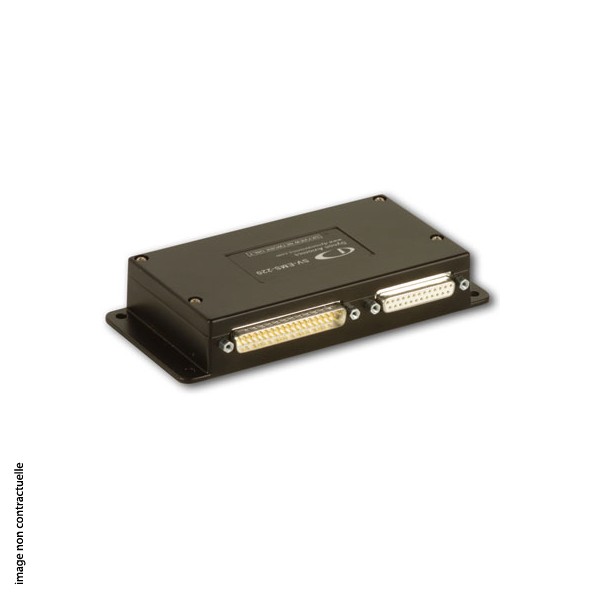

Dynon SkyView EMS-220
Référence : DYN-101292-000
Le SV-EMS-221 est conçu pour supporter le Rotax 912 iS à injection de carburant Le SV-EMS-220 possède 2 connecteurs, un D37 et un D25. Le D37 contient des entrées dédiées au régime, à la tension, au débit de carburant, au courant, à la pression atmosphérique, des entrées générales et deux entrées thermocouple.
Flexibilité : Le système SkyView est configurable à souhaits et permet l’affichage des paramètres du moteur tels que souhaités.
Les configurations de moteur courantes sont standards, mais un menu de configuration facile à utiliser vous permet de choisir exactement les capteurs, affichages, plages et alarmes désirés. Le SkyView EMS permet de mesurer différents paramètres, notamment :- Tachymètre- Pression d'admission- Pression d’huile- Température d’huile- Débitmètre - Pression d'essence- CHT- EGT- Voltmètre- Ampèremètre- Horamètre- Position du compensateur- Position des volets- ...
Montage : Le SV-EMS-220 est nominalement monté dans la baie avionique à proximité de la cloison pare-feu.
NOTE : il ne peut pas être monté sur le côté moteur de la cloison pare-feu.
Branchements : Le SV-EMS-220 a deux connecteurs, un D37 et un D25. Le D37 contient des entrées RPM, Voltage, Fuel Flow, Current, MAP, General Purpose Inputs et deux entrées de thermocouple (pour les CHT et EGT supplémentaires).
Le D25 dispose de 12 entrées de température de thermocouple pour EGT et CHT). Le module EMS est connecté à un écran SkyView via un connecteur D9. Kits de capteurs moteur : Le SV-EMS-220 peut utiliser les kits de capteurs moteur Dynon pour les moteurs 4 et 6 cylindres Lycoming, Continental, Jabiru et Rotax carburé.
Les faisceaux de câblage fournis avec ces kits s’adaptent aux connecteurs SV-EMS-220. Il existe également un kit pour les Rotax 912 iS / 915 iS. D’autres moteurs sont pris en charge, bien que l’installateur devra déterminer les capteurs et le câblage corrects pour se connecter au module EMS. Considérations de conception : Un câble réseau SkyView est utilisé pour connecter un module ADAHRS à un écran.
Un SV-EMS-220 fournira des données à autant d’affichages que sont connectés dans le système SkyView. Veuillez consulter notre liste des fonctions actuelles et futures pour obtenir la liste complète des fonctions actuelles et prévues de SkyView.
Les configurations de moteur courantes sont standards, mais un menu de configuration facile à utiliser vous permet de choisir exactement les capteurs, affichages, plages et alarmes désirés. Le SkyView EMS permet de mesurer différents paramètres, notamment :- Tachymètre- Pression d'admission- Pression d’huile- Température d’huile- Débitmètre - Pression d'essence- CHT- EGT- Voltmètre- Ampèremètre- Horamètre- Position du compensateur- Position des volets- ...
Montage : Le SV-EMS-220 est nominalement monté dans la baie avionique à proximité de la cloison pare-feu.
NOTE : il ne peut pas être monté sur le côté moteur de la cloison pare-feu.
Branchements : Le SV-EMS-220 a deux connecteurs, un D37 et un D25. Le D37 contient des entrées RPM, Voltage, Fuel Flow, Current, MAP, General Purpose Inputs et deux entrées de thermocouple (pour les CHT et EGT supplémentaires).
Le D25 dispose de 12 entrées de température de thermocouple pour EGT et CHT). Le module EMS est connecté à un écran SkyView via un connecteur D9. Kits de capteurs moteur : Le SV-EMS-220 peut utiliser les kits de capteurs moteur Dynon pour les moteurs 4 et 6 cylindres Lycoming, Continental, Jabiru et Rotax carburé.
Les faisceaux de câblage fournis avec ces kits s’adaptent aux connecteurs SV-EMS-220. Il existe également un kit pour les Rotax 912 iS / 915 iS. D’autres moteurs sont pris en charge, bien que l’installateur devra déterminer les capteurs et le câblage corrects pour se connecter au module EMS. Considérations de conception : Un câble réseau SkyView est utilisé pour connecter un module ADAHRS à un écran.
Un SV-EMS-220 fournira des données à autant d’affichages que sont connectés dans le système SkyView. Veuillez consulter notre liste des fonctions actuelles et futures pour obtenir la liste complète des fonctions actuelles et prévues de SkyView.
