Garmin GA 56 : l’antenne GPS extérieure à profil bas et embase en goutte d’eau

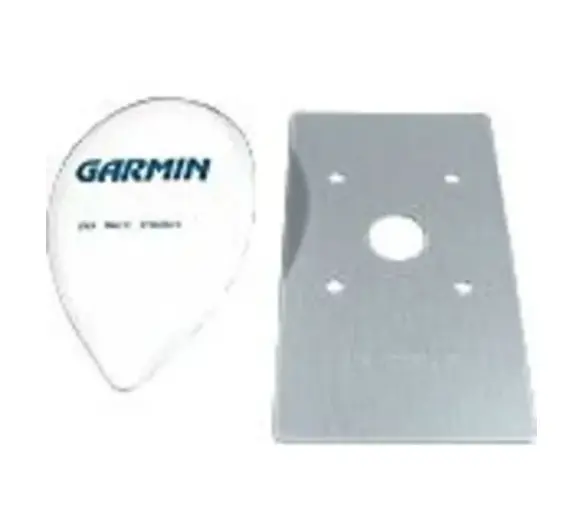

Le Garmin GA 56 est une antenne GPS à profil bas, fixée par quatre goujons #8-32 sur une embase en goutte d’eau et raccordée par un connecteur BNC. Garmin l’identifie sous le numéro 011-00134-00, fourni dans le kit 010-10040-01, et la désigne sur sa page produit comme une antenne à profil bas « TSO’d to C129 Class A-1 », à fixation par goujons. Elle pèse 0,11 kg (0,24 lb) selon le manuel d’installation G3X (190-01115-01, révision AZ).
Dans sa grille des solutions Experimental, Garmin la présente comme l’antenne GPS extérieure à utiliser avec les écrans G3X Touch. C’est la solution de fuselage pour alimenter le récepteur GPS interne des écrans Garmin, là où une antenne intérieure ne verrait pas assez le ciel.
Les équipements Garmin associés au GA 56
Chaque écran G3X Touch comporte un récepteur GPS VFR interne et une connexion pour antenne extérieure, un connecteur BNC sur les GDU 460 et 470. Garmin précise que les antennes GPS/WAAS GA 35, GA 36 et GA 37 ne peuvent pas être utilisées avec les écrans GDU 37X et 4XX : le GA 56 fait partie des antennes prévues pour eux. Dans le manuel de maintenance du G3X Touch certifié (190-02472-02, révision 10), il est approuvé pour l’interface GPS des GDU 4X0, en montage extérieur, l’approbation de son installation relevant d’une démarche distincte.
La page Garmin du GA 56 cite aussi comme compatibles le G5 certifié et Experimental/LSA, ainsi que des navigateurs plus anciens : GNC 250, 250XL, 300, 300XL et 420, GNS 430 et 530, GPS 150, 150XL, 155, 155XL, 165, 400 et 500, GPS 89, GPS 90 et NavTalk. Le manuel des GDL 50R, 51R et 52R le liste également parmi les antennes compatibles.
Ce que le GA 56 n’est pas
La désignation Garmin renvoie au TSO-C129 classe A1, et la liste de compatibilité Garmin cite les GNS 430 et 530, non leurs versions WAAS. Pour les navigateurs GPS/WAAS IFR comme le GPS 175, le GNC 355 ou les GTN Xi, Garmin associe des antennes GPS/WAAS GA 35 ou GA 35S. Vérifiez toujours l’antenne exigée par le manuel d’installation de votre récepteur.
Le manuel du transpondeur GTX 35R/45R (190-01499-10, révision 3) précise que les GA 35 et GA 35S ont le même gabarit de perçage que le GA 56, avec une empreinte plus grande : un remplacement reste possible côté perçage, à condition que l’antenne choisie corresponde au récepteur.
Installation sur le fuselage
Le manuel G3X traite le montage du GA 56 avec les GA 35 et GA 55, dans la section des antennes en goutte d’eau. Le dessin Garmin prévoit un joint néoprène 253-00002-00 et quatre écrous autofreinés #8-32 inox, serrés de 1,4 à 1,7 N·m (12 à 15 in-lb), avec la plaque de renfort 115-00846-10 ou un renfort fabriqué selon l’épaisseur du revêtement. Le joint extérieur se fait au mastic Dow Corning 738 ou équivalent, jamais avec un mastic RTV de construction ou à l’acide acétique.
L’antenne se place sur le dessus de l’appareil, avec une vue dégagée du ciel, à au moins 61 cm (2 ft) bord à bord de toute antenne VHF COM et à au moins 15 cm (6 in) des autres antennes. Garmin préfère le montage extérieur, même si le GA 56 peut aussi être monté de façon non structurale, par exemple sous un revêtement en toile, selon les exemples du manuel G3X.
Caractéristiques
Données Garmin (G3X/G3X Touch Installation Manual, 190-01115-01, révision AZ ; GDU 37X Installation Manual, 190-01054-01, révision D ; page produit 010-10040-01) :
| Caractéristique | GA 56 |
|---|---|
| Référence de commande / référence Garmin | 010-10040-01 / 011-00134-00 |
| Fonction | Antenne GPS à profil bas |
| Désignation Garmin | TSO’d to C129 Class A-1, stud mount |
| Embase | Goutte d’eau, 4 goujons #8-32 |
| Connecteur | BNC |
| Masse | 0,11 kg (0,24 lb) |
| Couple de serrage | 1,4 à 1,7 N·m (12 à 15 in-lb) |
| Plaque de renfort Garmin | 115-00846-10 |
| Exigences d’antenne GPS des GDU | 1 565 à 1 585 MHz, gain 16 à 25 dB, 4,5 à 5,5 V CC, 50 mA au plus |
Choisir et commander votre GA 56
Le GA 56 s’intègre à un panneau G3X Touch, par exemple avec un kit LRU G3X, ou à un G5 Experimental/ULM. Pour un montage intérieur, voyez le kit d’antenne GPS GA 26X ; pour le GPS et SiriusXM dans un même boîtier, le GA 57X. Pour un navigateur IFR, choisissez une antenne GPS/WAAS GA 35 ou GA 35S. La plaque de renfort 115-00846-10 correspond à l’embase en goutte d’eau.
Finesse Max est revendeur agréé Garmin : le produit est neuf, d’origine Garmin, et bénéficie de la garantie légale. Sur un ULM, notre atelier peut réaliser l’installation. Sur un aéronef certifié, elle relève d’un atelier habilité, selon une installation approuvée conformément à la réglementation. Envoyez-nous la liste de vos écrans et l’emplacement prévu sur le fuselage : nous vérifions que le GA 56 correspond bien à votre récepteur GPS et préparons avec vous la liste du matériel d’installation.
Questions fréquentes
Le GA 56 convient-il à un GPS 175 ou à un GTN Xi ?
Ce n’est pas l’antenne que Garmin associe à ces navigateurs GPS/WAAS IFR, qui utilisent une antenne GA 35 ou GA 35S. Suivez le manuel d’installation du navigateur.
Quel connecteur utilise le GA 56 ?
Un connecteur BNC, comme l’entrée GPS des écrans GDU 460 et 470.
Peut-on utiliser une GA 35 à la place sur un G3X Touch ?
Non. Garmin précise que les GA 35, GA 36 et GA 37 ne peuvent pas être utilisées avec les écrans GDU 37X et 4XX.
Quelle plaque de renfort prévoir ?
Le manuel G3X prévoit la plaque Garmin 115-00846-10 pour les antennes en goutte d’eau, ou un renfort fabriqué selon l’épaisseur du revêtement.
