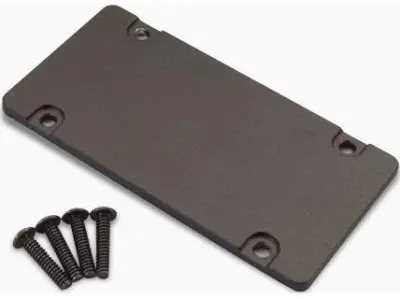

Plaque d'obturation Dynon 102542-000 : une finition soignée pour votre tableau de bord
La plaque d'obturation Dynon Avionics 102542-000 est un accessoire destiné à recouvrir les emplacements inutilisés des panneaux de commande avioniques.
Également appelée Panel Module Faceplate Blank ou SV-BLANK-PANEL, elle constitue une solution pratique pour les constructeurs, propriétaires et ateliers souhaitant conserver un tableau de bord propre et harmonieux.
Cette plaque est spécialement dimensionnée pour correspondre aux emplacements des modules de commande Dynon SkyView.
Elle permet ainsi de masquer une découpe réalisée pour un équipement non installé, tout en conservant la possibilité d'ajouter ultérieurement un module compatible.
Une solution idéale pour anticiper l'évolution de votre avionique
Lors de la conception ou de la modernisation d'un tableau de bord, il peut être intéressant de prévoir des emplacements supplémentaires pour de futurs équipements.
La plaque d'obturation Dynon SV-BLANK-PANEL permet de préparer ces découpes sans avoir à installer immédiatement les modules correspondants.
Elle peut notamment être utilisée pour réserver un emplacement destiné à un futur panneau de commande du pilote automatique, un module de commande radio ou un panneau de réglage SkyView.
Cette solution facilite les projets d'évolution progressive de l'avionique tout en préservant l'esthétique du tableau de bord.
Un support pour vos commandes et indicateurs supplémentaires
Au-delà de sa fonction d'obturation, la plaque Dynon 102542-000 peut également servir de support à certains équipements de commande externes.
Elle offre une surface pouvant être adaptée pour recevoir des interrupteurs, boutons ou voyants associés au système SkyView.
Cette possibilité permet de regrouper différentes commandes avioniques sur une zone dédiée du tableau de bord.
Les modifications nécessaires doivent être réalisées en tenant compte des dimensions des composants installés et des recommandations applicables à l'aéronef.
Les avantages de la plaque d'obturation Dynon
- Finition professionnelle : masque proprement les découpes inutilisées du tableau de bord.
- Compatibilité Dynon SkyView : reprend le format des principaux panneaux de commande Dynon.
- Installation pratique : quatre vis de fixation fournies.
- Évolutivité : permet de réserver un emplacement pour l'installation future d'un module avionique.
- Personnalisation : peut être adaptée pour accueillir des commandes et indicateurs supplémentaires.
- Intégration esthétique : conserve une présentation cohérente avec les autres modules Dynon.
- Solution polyvalente : adaptée aussi bien à la conception d'un nouveau tableau de bord qu'à une modification d'installation existante.
3. Caractéristiques techniques
| Caractéristique | Spécification |
| Fabricant | Dynon Avionics |
| Référence fabricant | 102542-000 |
| Référence commerciale | SV-BLANK-PANEL |
| Désignation | Panel Module Faceplate Blank |
| Type de produit | Plaque d'obturation pour tableau de bord |
| Application | Obturation de découpe de panneau de commande |
| Gamme associée | Dynon SkyView |
| Installation | Fixation sur tableau de bord |
| Format | Identique aux panneaux de commande Dynon compatibles |
| Points de fixation | 4 |
| Vis de fixation | Incluses |
| Fonction électronique | Aucune |
| Personnalisation | Possibilité d'intégrer des commandes et indicateurs externes |
| Utilisation | Installation neuve, modification ou évolution avionique |
4. Composition du produit
La plaque d'obturation Dynon 102542-000 comprend :
| Quantité | Désignation |
| 1 | Plaque d'obturation Dynon SV-BLANK-PANEL |
| 4 | Vis de fixation pour montage sur tableau de bord |
Important : ce produit est une plaque d'obturation seule. Il ne comprend aucun module électronique, interrupteur ou équipement de commande Dynon.
5. Compatibilité et installation
Compatibilité avec les panneaux de commande Dynon
La plaque Dynon 102542-000 possède les mêmes dimensions extérieures et positions de fixation que plusieurs panneaux de commande de la gamme Dynon SkyView.
Elle correspond notamment aux emplacements des équipements suivants :
| Équipement Dynon | Fonction |
| SV-AP-PANEL | Panneau de commande du pilote automatique |
| SV-COM-PANEL | Panneau de commande radio COM |
| SV-KNOB-PANEL | Panneau de commande multifonction SkyView |
| SV-INTERCOM-2S | Intercom stéréo deux places |
Cette compatibilité dimensionnelle permet de remplacer temporairement l'emplacement de ces équipements par une plaque d'obturation.
Avant toute installation, il convient de vérifier la correspondance des découpes et des points de fixation avec le tableau de bord de l'appareil.
Installation de la plaque d'obturation
La plaque Dynon SV-BLANK-PANEL est destinée à être fixée directement sur le tableau de bord, au niveau d'une découpe prévue pour un panneau de commande compatible.
Son installation consiste à positionner la plaque sur l'ouverture existante et à la maintenir à l'aide des quatre vis fournies.
Aucun raccordement électrique n'est nécessaire lorsque la plaque est utilisée uniquement pour obturer un emplacement.
Pour une utilisation comme support d'interrupteurs ou d'indicateurs, des opérations d'adaptation et de perçage peuvent être nécessaires.
L'installation doit respecter les recommandations du fabricant et les exigences applicables à l'aéronef.
6. FAQ – Plaque d'obturation Dynon 102542-000
À quoi sert la plaque d'obturation Dynon 102542-000 ?
La plaque d'obturation Dynon 102542-000 permet de recouvrir une découpe inutilisée sur un tableau de bord avionique.
Elle est particulièrement adaptée aux installations Dynon SkyView et permet de conserver une finition esthétique lorsque certains modules de commande ne sont pas encore installés.
Elle peut également servir à réserver un emplacement pour une future évolution de l'instrumentation.
La plaque Dynon SV-BLANK-PANEL est-elle compatible avec SkyView ?
Oui. La plaque SV-BLANK-PANEL a été développée pour les installations utilisant les panneaux de commande Dynon SkyView.
Elle reprend les dimensions et les emplacements de fixation de plusieurs modules Dynon, notamment les SV-AP-PANEL, SV-COM-PANEL et SV-KNOB-PANEL.
Elle peut ainsi recouvrir les découpes prévues pour ces équipements.
Peut-on remplacer un panneau SV-KNOB-PANEL par cette plaque ?
Oui. La plaque Dynon 102542-000 possède le même format et les mêmes positions de fixation que le panneau SV-KNOB-PANEL.
Elle peut donc être utilisée pour masquer une découpe destinée à ce module lorsque celui-ci n'est pas installé.
La plaque ne reprend toutefois aucune des fonctions électroniques du SV-KNOB-PANEL.
Les vis de fixation sont-elles fournies avec la plaque Dynon ?
Oui. La référence Dynon 102542-000 comprend une plaque d'obturation et quatre vis de fixation pour le montage sur le tableau de bord.
Ces éléments permettent de fixer la plaque sur une découpe adaptée.
Aucun module électronique n'est inclus.
Peut-on installer des interrupteurs sur la plaque Dynon 102542-000 ?
Oui. Dynon prévoit la possibilité d'utiliser cette plaque comme support pour des interrupteurs, boutons de commande ou indicateurs externes.
Cette utilisation peut nécessiter des perçages ou adaptations selon les composants installés.
Elle permet notamment de regrouper des commandes associées au système SkyView sur une zone spécifique du tableau de bord.
La plaque Dynon 102542-000 nécessite-t-elle un branchement électrique ?
Non. Lorsqu'elle est utilisée pour masquer une découpe, la plaque est un élément purement mécanique qui ne nécessite aucune alimentation électrique.
En revanche, si des interrupteurs ou indicateurs sont ajoutés, leur raccordement doit être effectué conformément aux instructions des équipements concernés.
Pourquoi installer une plaque d'obturation sur un tableau de bord avion ?
Une plaque d'obturation permet de masquer les ouvertures inutilisées et de préserver une présentation soignée du tableau de bord.
Elle est également utile lors d'un projet de modernisation avionique, puisqu'elle permet de prévoir des emplacements supplémentaires sans installer immédiatement tous les équipements.
La plaque Dynon 102542-000 facilite ainsi la préparation de futures évolutions du système SkyView.
Quelle est la différence entre la plaque Dynon 102542-000 et la référence 102910-000 ?
La Dynon 102542-000 est une plaque d'obturation destinée aux découpes des panneaux de commande SkyView, comme les SV-AP-PANEL ou SV-KNOB-PANEL.
La référence Dynon 102910-000 correspond à une autre plaque, spécialement conçue pour combler l'espace restant sous un écran SkyView HDX1100 lors du remplacement d'un ancien écran SV-D1000.
Ces deux accessoires répondent donc à des applications différentes et ne sont pas interchangeables.
