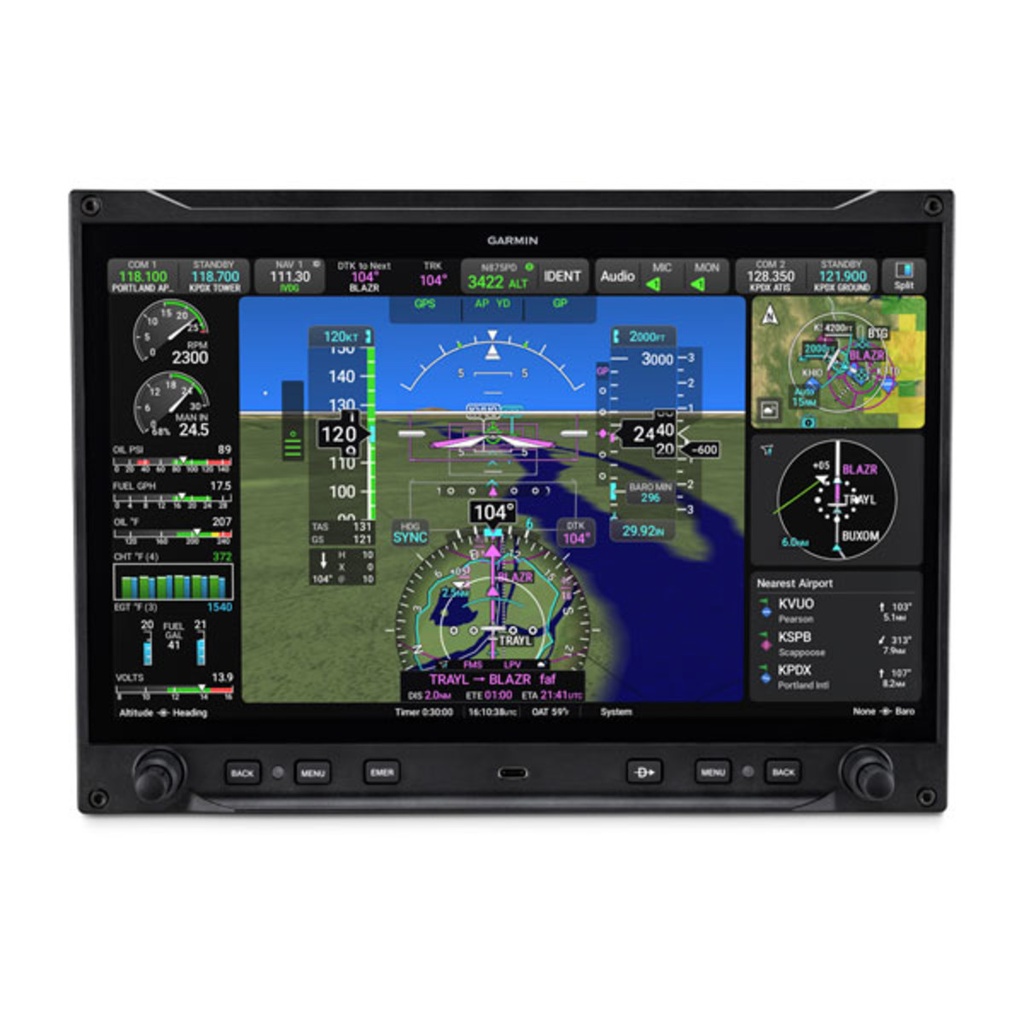

Écran Garmin AXIS GDU 116B certifié (010-03000-00)
La référence 010-03000-00 désigne l’écran Garmin AXIS GDU 116B « Unit Only » de 29,5 cm (11,6 in), dans sa version certifiée. C’est le modèle de base de la gamme 11,6 pouces. Selon le guide du pilote AXIS pour avions certifiés (190-03123-01, révision B de juillet 2026), il intègre un récepteur GPS limité à la navigation VFR ; il peut toutefois servir d’indicateur pour la navigation IFR lorsqu’il est relié à un navigateur IFR externe compatible, de type GTN ou GNS.
Il ne comporte pas de radio COM : la section du guide consacrée aux communications ne s’applique à aucune installation de GDU 116B. Garmin le livre seul, sans kit d’installation ni capteurs.
Sa place dans un système AXIS
Dans un système AXIS, un écran installé seul est configuré en PFD ; avec plusieurs écrans, l’un d’eux est le PFD et les autres deviennent des PFD ou des MFD supplémentaires. Un écran configuré en PFD peut partager son affichage entre une fenêtre de vol et une fenêtre multifonction ; un MFD peut se diviser en deux fenêtres. Les commandes associent l’écran tactile capacitif, deux boutons concentriques doubles et six touches de cadre.
Les données de vol proviennent d’un ADAHRS GSU 25 ou GSU 75, d’un magnétomètre GMU 11 ou GMU 44B et d’une sonde de température GTP 59. Garmin les propose sous forme de kit LRU AXIS certifié (GSU 25D, GMU 11, GTP 59), avec son kit d’installation, ou de kit GMU 44B et GSU 75. Le catalogue précise qu’une installation à deux PFD demande deux ADAHRS, dont au moins un GSU 75, et que le pilote automatique GFC 500 impose un GSU 25D comme premier ADAHRS.
Point d’attention : le catalogue précise que le GSU 75 et le GEA 110 ne se raccordent qu’aux GDU 116C et 116NC, et le guide du pilote signale que certaines combinaisons de GDU 116B, GEA 110 et GSU 75 peuvent entraîner la perte de l’EIS ou des données primaires. Le guide rappelle aussi que le GPS du GDU 116B ne doit jamais servir à suivre une approche aux instruments : il ne fournit pas de guidage vertical pour les procédures publiées et reste réservé à la surveillance.
Ce qu’il faut prévoir autour de l’écran
Chaque écran demande son propre kit d’installation, qui comprend le module de configuration. Le catalogue revendeurs prévoit aussi un kit de documentation par avion et un instrument de secours, G5 certifié ou GI 275 en version ADAHRS ou ADAHRS + AP ; le guide rappelle que l’instrumentation de secours est obligatoire pour le vol IFR.
| Kit d’installation, nouvelle installation | 010-14469-01 |
|---|---|
| Kit d’installation, mise à niveau depuis un G3X Touch | 010-14469-10 |
| Kit de documentation (un par avion) | K00-01479-00 |
| Manuel pilote imprimé AXIS certifié | 190-03123-01 |
| Activations | ChartView, SurfaceWatch, TAWS-B |
Pour un avion expérimental, Garmin propose l’équivalent non certifié GDU 116BX (010-03004-00). Selon le guide de composition de système AXIS certifié publié par Garmin en juillet 2026, l’approbation STC doit couvrir plusieurs centaines de modèles Part 23 de classes I et II, monomoteurs et bimoteurs à pistons.
Caractéristiques
| Référence Garmin | 010-03000-00 |
|---|---|
| Désignation Garmin | GDU 116B, Unit Only |
| Format | 29,5 cm (11,6 in) |
| Affichage | Full HD 1920 × 1080 |
| GPS | Intégré, limité à la navigation VFR |
| COM / NAV | Non intégrés |
| Fonctions système | PFD ou MFD selon la configuration |
| Livré | Écran seul, sans kit d’installation |
Un projet AXIS avec Finesse Max
Revendeur agréé Garmin, Finesse Max vous aide à composer un système AXIS cohérent : choix des écrans, capteurs, interface moteur, instrument de secours et activations. Sur avion certifié, la pose relève d’un atelier habilité, selon les données d’installation et l’approbation Garmin applicables. Nos produits Garmin bénéficient de la garantie légale de conformité.
Demandez conseil pour votre GDU 116B AXIS : nous vérifions avec vous l’éligibilité de votre appareil et la liste complète des références.
Questions fréquentes
Le GDU 116B permet-il de voler IFR ?
Son GPS est limité au VFR. Relié à un navigateur IFR externe compatible, il peut afficher la navigation IFR, mais son GPS interne ne doit jamais servir à suivre une approche aux instruments.
Peut-on lui associer un GEA 110 ?
Le catalogue Garmin réserve le raccordement du GEA 110 et du GSU 75 aux GDU 116C et 116NC.
L’écran est-il livré avec son kit d’installation ?
Non : la référence « Unit Only » correspond à l’écran seul. Le kit d’installation, qui comprend le module de configuration, se commande à part.
