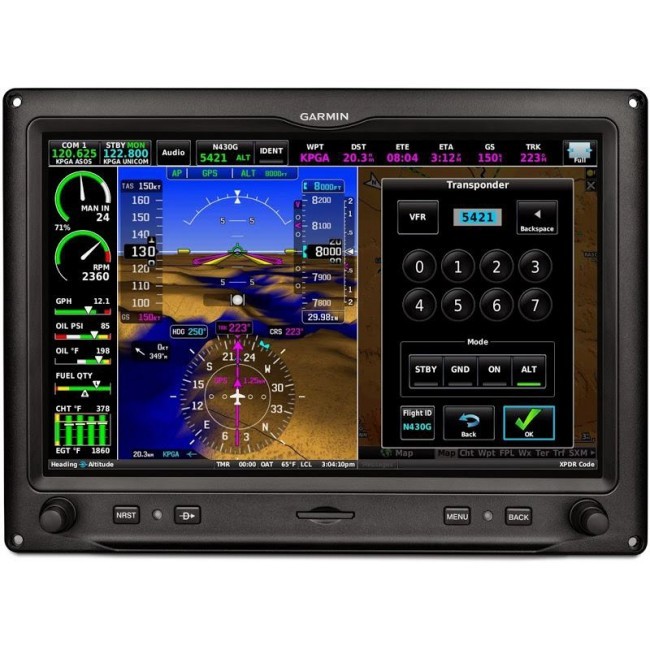

Écran Garmin G3X Touch GDU 460 de 10,6 pouces (010-01057-00)
Le GDU 460 est le grand écran tactile du système G3X Touch. Le catalogue revendeurs Garmin le désigne « G3X Touch - GDU 460, 10.6" Display » et le place à la première étape de composition d’un système G3X, aux côtés des écrans de 7 pouces GDU 450 et GDU 470. Cette référence correspond à la version non certifiée, destinée notamment aux avions expérimentaux ; pour un avion certifié, Garmin propose le GDU 460 PMA (010-02319-00).
Selon le manuel d’installation G3X/G3X Touch (190-01115-01, révision AZ), un écran GDU se configure par son câblage en écran de vol principal (PFD) ou en écran multifonction (MFD), avec plusieurs possibilités de mise en page et de combinaison des informations sur un même écran. Si l’un des écrans perd son alimentation, les données essentielles restent accessibles sur les autres.
Un système évolutif de un à six écrans
Le manuel précise qu’un système G3X Touch peut compter de un à six écrans GDU 4XX, en combinant librement le format 10,6 pouces des GDU 46X et le format 7 pouces des GDU 45X et GDU 470 ; il ne peut en revanche pas être mélangé avec les anciens écrans GDU 37X. Les écrans dialoguent avec les autres équipements par bus CAN et liaisons RS-232, et le système accepte jusqu’à deux instruments de secours G5.
Sur le GDU 460 configuré en PFD, un volet multifonction peut s’afficher à côté des instruments de vol en mode écran partagé, du côté choisi par l’installateur ou le pilote. Les écrans GDU 4XX acceptent aussi une entrée vidéo composite, affichée sur une page MFD ou dans une fenêtre du PFD du GDU 46X, et permettent de commander à distance les caméras Garmin VIRB.
Connectivité et météo
Le G3X Touch peut servir de relais Bluetooth entre une tablette et un navigateur IFR GNC 355, GNS 4XX/5XX, GNX 375, GPS 175 ou GTN 6XX/7XX, avec le transfert de plans de vol via le format Connext. Côté météo, les GDU 4XX reçoivent les données des récepteurs GDL 52R ou GDL 51R en RS-232 ou en Bluetooth, et la météo FIS-B des transpondeurs GTX 45R et GTX 345/345R. Garmin propose aussi une variante GDU 465 avec récepteur SiriusXM intégré, dont le service reste limité à l’Amérique du Nord.
Composer votre G3X Touch
| Kit d’installation GDU 46X (un par écran) | 010-12150-00 |
|---|---|
| Kit LRU standard (GSU 25C, GMU 11, GTP 59, module de config.) | K10-00016-14 |
| Kit LRU haute performance (GSU 25D, GMU 22, GTP 59) | K10-00016-13 |
| Kit connecteur GSU 25 | K10-00181-00 |
| Interface moteur GEA 24B | 010-02770-00 |
| Kit de capteurs Rotax 912 | K00-00514-10 |
Le manuel précise que le kit d’installation n’est pas fourni avec l’écran : il comprend le kit connecteur, une plaque à écrous pour les tableaux qui ne peuvent pas être taraudés et quatre vis de fixation.
Caractéristiques
| Référence Garmin | 010-01057-00 |
|---|---|
| Désignation Garmin | G3X Touch - GDU 460, 10.6" Display |
| Écran | Tactile, 10,6 pouces |
| Dimensions | 275,5 × 198,6 mm (10,85 × 7,82 in) |
| Profondeur | 90,7 mm (3,57 in) |
| Masse | 2,09 kg (4,60 lb), 2,18 kg avec plaque à écrous |
| Configuration | PFD ou MFD selon le câblage |
| Système | G3X Touch, de un à six écrans GDU 4XX |
| Livré | Écran seul, kit d’installation 010-12150-00 à part |
Votre G3X Touch avec Finesse Max
Revendeur agréé Garmin, Finesse Max vous aide à composer un système G3X Touch complet : écrans, capteurs, interface moteur et options. Sur ULM, notre atelier peut assurer l’installation sur devis. Nos produits Garmin bénéficient de la garantie légale de conformité.
Un GDU 460 pour la planche de bord de votre ULM ou de votre avion ? Écrivez-nous, nous composons la configuration avec vous.
Questions fréquentes
Ce GDU 460 convient-il à un avion certifié ?
Cette référence est la version expérimentale ; pour un avion certifié, Garmin propose le GDU 460 PMA (010-02319-00).
Combien d’écrans peut compter un G3X Touch ?
De un à six écrans GDU 4XX, en combinant 10,6 et 7 pouces, selon le manuel d’installation G3X.
Le kit d’installation est-il inclus ?
Non : le kit GDU 46X (010-12150-00) se commande à part, un par écran.
Peut-on l’associer à des écrans GDU 37X ?
Non : le manuel précise que les GDU 37X et GDU 4XX ne peuvent pas être combinés dans un même système.
