Antenne Transpondeur Transflex 02

Référence : FNK-TRANSFLEX02

https://www.finesse-max.com/web/image/product.template/27117/image_1920?unique=0cd001c
(0 avis)

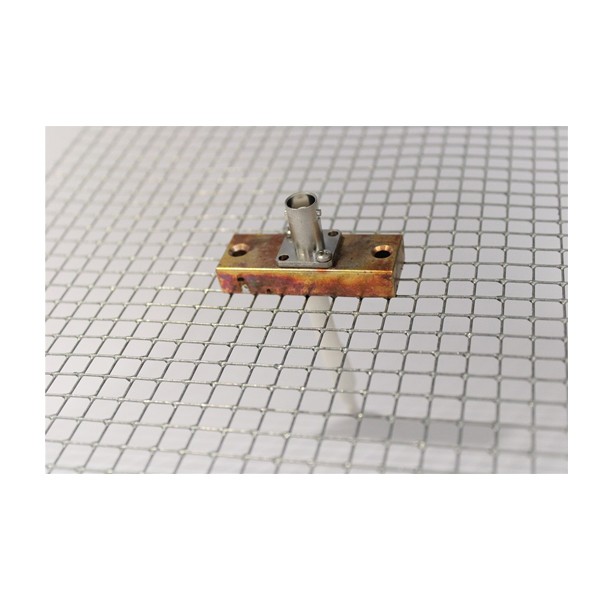

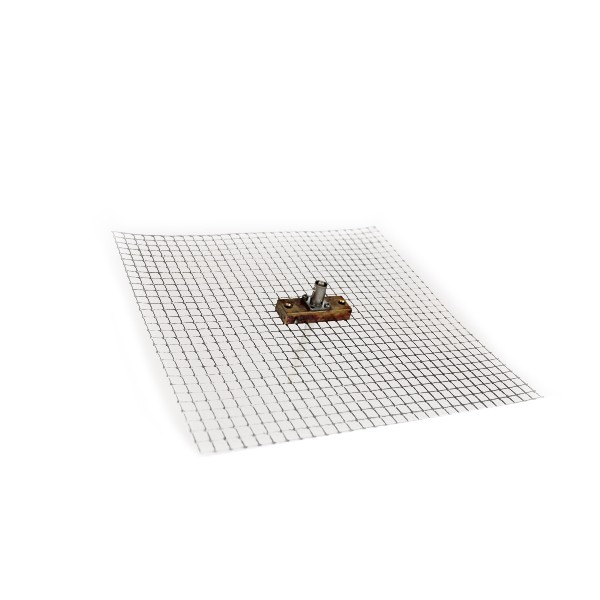

La Transflex 02 est l’antenne de transpondeur flexible à treillis du catalogue f.u.n.k.e. AVIONICS, à connecteur BNC et non TSO. Elle se raccorde à un transpondeur TRT800 par un câble BNC-TNC Funke.

125,21 € 125.21 EUR 125,21 € Toutes taxes comprises

Pas disponible à la vente

Cette combinaison n'existe pas.

Disponibilité : Sur commande

Antenne transpondeur Transflex 02 : la version flexible à treillis du catalogue f.u.n.k.e.

La Transflex 02 est une antenne de transpondeur inscrite au catalogue de f.u.n.k.e. AVIONICS sous la référence TRANSFLEX02, avec la désignation « antenne de transpondeur flexible – treillis (mesh) – connecteur BNC », non TSO. Le distributeur Glider Pilot Shop la classe parmi les antennes extérieures de type monopôle.

Funke ne publie pas de fiche technique pour la gamme Transflex : ni dimensions, ni masse, ni notice de pose. Cette fiche reprend donc uniquement la désignation du fabricant, les informations des distributeurs cités et les règles d’installation d’antenne du manuel du transpondeur TRT800H.

Transflex 02, 03 ou 04 : ce qui les distingue

Les trois modèles partagent le connecteur BNC et l’absence de certification TSO. Funke les distingue par leur construction : la 02 est une antenne flexible à treillis, la Transflex 03 une antenne flexible à plaque de bronze, et la Transflex 04 une antenne à bloc de cuivre, sans la mention « flexible ». Le distributeur allemand Fischer Flugzeugservice décrit lui aussi la 02 comme une antenne flexible à fil en treillis (« Gitterdraht »), à connecteur BNC.

Installation avec un transpondeur TRT800

Pour un transpondeur f.u.n.k.e. TRT800, le manuel 03.2126.010.71e (révision 3.00) fixe le cadre : antenne montée verticalement sous le fuselage, dans l’axe de vol, à 0,9 m (3 ft) au moins des autres antennes ; plan de masse métallique sous l’antenne, d’au moins 10 × 10 cm (3,9 × 3,9 in) sur une cellule composite ; atténuation totale du câble inférieure à 1,5 dB à 1 090 MHz. Le transpondeur ayant une sortie TNC et la Transflex un connecteur BNC, le câble d’antenne BNC-TNC Funke assure la liaison.

Point à connaître : ce même manuel demande de n’installer que des antennes certifiées et recommande les Comant CI-105 et RAMI AV22. La Transflex étant désignée non TSO par Funke, son emploi avec un TRT800 est à valider avec nous avant l’achat, en particulier sur un aéronef certifié. Sur un ULM, notre atelier peut réaliser l’installation. Sur un aéronef certifié, elle relève d’un atelier habilité, selon une installation approuvée conformément à la réglementation.

Caractéristiques

Données f.u.n.k.e. AVIONICS (désignation du catalogue 04/2025) et distributeurs cités :

CaractéristiqueTransflex 02
RéférenceTRANSFLEX02
Désignation FunkeAntenne de transpondeur flexible, treillis (mesh)
TypeAntenne extérieure monopôle (selon Glider Pilot Shop)
ConnecteurBNC
CertificationNon TSO
Dimensions et masseNon publiées par Funke

Choisir et commander votre Transflex 02

Comparez avec la Transflex 03 et la Transflex 04, ou, pour une antenne certifiée, avec la Comant CI-105 ou la RAMI AV-74. Côté transpondeur, la Transflex se raccorde par un câble BNC-TNC aux TRT800H LCD, TRT800H OLED et TRT800A OLED.

Décrivez-nous la structure de votre fuselage avant de choisir votre Transflex : nous vous aidons à choisir entre Transflex 02, 03, 04 ou une antenne certifiée, à situer le plan de masse et à déterminer la longueur de câble.

Questions fréquentes

La Transflex 02 est-elle certifiée ?

Non : Funke la désigne comme antenne non TSO, alors que le manuel du TRT800H demande d’installer des antennes certifiées. Validez son emploi avec nous avant l’achat.

Quel câble pour la relier à un TRT800 ?

Le TRT800 a une sortie d’antenne TNC et la Transflex un connecteur BNC : les câbles Funke TRKABEL BNC-TNC existent en 1 ; 2,5 ; 4 et 6,5 m.

Faut-il un plan de masse ?

Le manuel TRT800H demande un plan de masse métallique sous l’antenne, d’au moins 10 × 10 cm (3,9 × 3,9 in) sur une cellule composite.
