Garmin GSB 15 - Chargeur USB
Référence : GMN-010-02201-10
Le Garmin GSB 15 (010-02201-10) est un chargeur USB certifié TSO-C71 à deux ports type A, jusqu’à 18 W par port, qui sert aussi aux mises à jour des équipements Garmin comme le GI 275. Il se monte dans un trou de 25,4 mm (1 in), kit connecteur inclus.

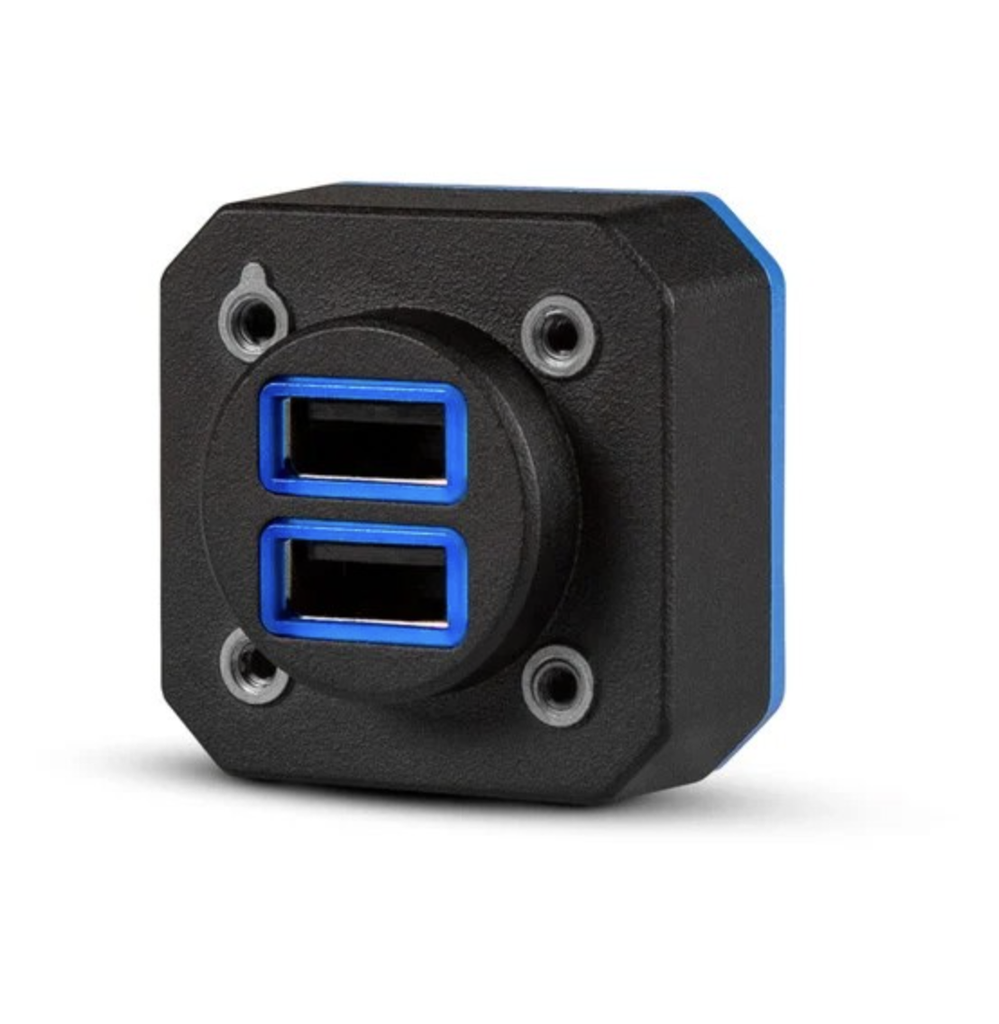

Garmin GSB 15 double USB-A à connecteur arrière (010-02201-10)
Le GSB 15 est un hub de charge USB et de chargement de bases de données qui s’installe dans un simple trou de 25,4 mm (1 in) du tableau de bord. Selon son manuel d’installation (190-00303-A3, rév. 6), la référence 010-02201-10 correspond à la version à deux ports USB type A et connecteur arrière, en kit standard avec son kit connecteur 011-05044-00.
Garmin le certifie TSO-C71, comme convertisseur statique de puissance ; au titre des accords entre les États-Unis et l’Union européenne, l’autorisation TSO de la FAA en fait un article approuvé dans le système EASA. Ses ports rechargent les appareils et transfèrent des données vers les équipements Garmin compatibles, avec un éclairage en halo pour la nuit.
Recharge : 18 W par port en USB-A
Les deux ports type A de cette version utilisent la technologie Qualcomm Quick Charge, annoncée par Garmin jusqu’à 75 % plus rapide qu’une charge USB classique. Chaque port délivre jusqu’à 18 W (7,5 W nominal), en 5 V/3 A, 9 V/2 A ou 12 V/1,5 A ; la puissance tombe à 7,5 W pendant un transfert de données. En cas d’échauffement, le GSB 15 peut limiter la sortie à 5 V/1,5 A, puis revient à la normale une fois refroidi.
Les deux ports chargeant avec l’éclairage allumé, l’unité consomme au plus 40 W, soit 2,86 A sous 14 V ou 1,43 A sous 28 V, et 500 mW à vide. Garmin propose d’autres versions avec ports USB type C de 27 W, sous des références 010-02544-xx distinctes de celle-ci.
Bases de données et GI 275
Le connecteur arrière transmet aussi le signal USB vers les équipements Garmin, pour le chargement de logiciels et de bases de données. Le manuel de maintenance du GI 275 (190-02246-11, rév. 11) présente le GSB 15 comme un équipement optionnel qui remplace la clé USB déportée : mise à jour des bases de données et du logiciel, import et export de configuration, export des journaux. Pour une installation avec transfert de données, la cosse à œillet fournie dans le kit connecteur est obligatoire.
Installation
Le GSB 15 se monte par l’arrière du tableau, la face ronde traversant la découpe, avec au moins deux vis en diagonale sur les quatre trous prévus, serrées à 0,68-0,90 N·m (6-8 lbf-in). Des kits d’adaptation optionnels permettent de l’installer dans un trou d’instrument existant de 57,15 mm (2,25 in, 011-05043-00) ou de 79,38 mm (3,125 in, 011-05043-01).
Le câblage passe par un unique connecteur à six broches et demande une pince à sertir Molex. Laissée libre, la broche 5 allume l’éclairage ; reliée à la masse, elle l’éteint. Sur cette version, l’éclairage n’est pas gradable, la gradation étant réservée aux versions à port type C. Garmin recommande une installation par un installateur agréé Garmin ; l’entretien se fait selon l’état.
Caractéristiques
Données Garmin (GSB 15 Installation Manual 190-00303-A3, rév. 6) :
| Caractéristique | GSB 15 (010-02201-10) |
|---|---|
| Référence (kit standard) | 010-02201-10 |
| Unité | 011-04937-00 |
| Ports | 2 × USB type A, Qualcomm Quick Charge |
| Connecteur | Arrière, 6 broches ; kit 011-05044-00 inclus |
| Puissance par port | 18 W maximum (7,5 W nominal), 5 à 12 V |
| Alimentation | 14 ou 28 V ; 40 W maximum (2,86 A sous 14 V, 1,43 A sous 28 V) |
| Découpe | 25,4 mm (1 in), adaptateurs 2,25 et 3,125 in en option |
| Masse | 0,07 kg (0,16 lb) |
| Température de fonctionnement | -20 à +55 °C |
| Certification | TSO-C71 |
Choisir et commander votre GSB 15
Pour la finition du tableau, Garmin propose une plaque décorative brute à peindre. Le GSB 15 accompagne notamment les instruments GI 275, par exemple le kit GI 275 ou le kit GI 275 ADAHRS classe I/II, dont il facilite les mises à jour.
Revendeur agréé Garmin, Finesse Max accompagne d’abord les projets d’aviation certifiée ; nos produits Garmin bénéficient de la garantie légale de conformité. Sur un ULM, notre atelier peut réaliser l’installation. Sur un aéronef certifié, elle relève d’un atelier habilité, selon une installation approuvée conformément à la réglementation. Indiquez-nous votre tableau de bord et vos écrans Garmin pour intégrer un GSB 15 : nous vérifions avec vous la version de ports, l’emplacement et le raccordement adaptés.
Questions fréquentes
Cette version a-t-elle un port USB-C ?
Non. Le 010-02201-10 a deux ports type A ; Garmin propose les versions type C sous d’autres références.
Peut-il mettre à jour un GI 275 ?
Oui. Le manuel GI 275 prévoit les mises à jour de bases de données et de logiciel par le GSB 15.
Quelle découpe faut-il ?
Un trou de 25,4 mm (1 in), ou un trou d’instrument existant avec un kit d’adaptation.
L’éclairage est-il réglable ?
Sur cette version, il s’allume ou s’éteint ; la gradation est réservée aux versions type C.
