Garmin GA 26 - Antenne GPS déportée - MCX, profil bas

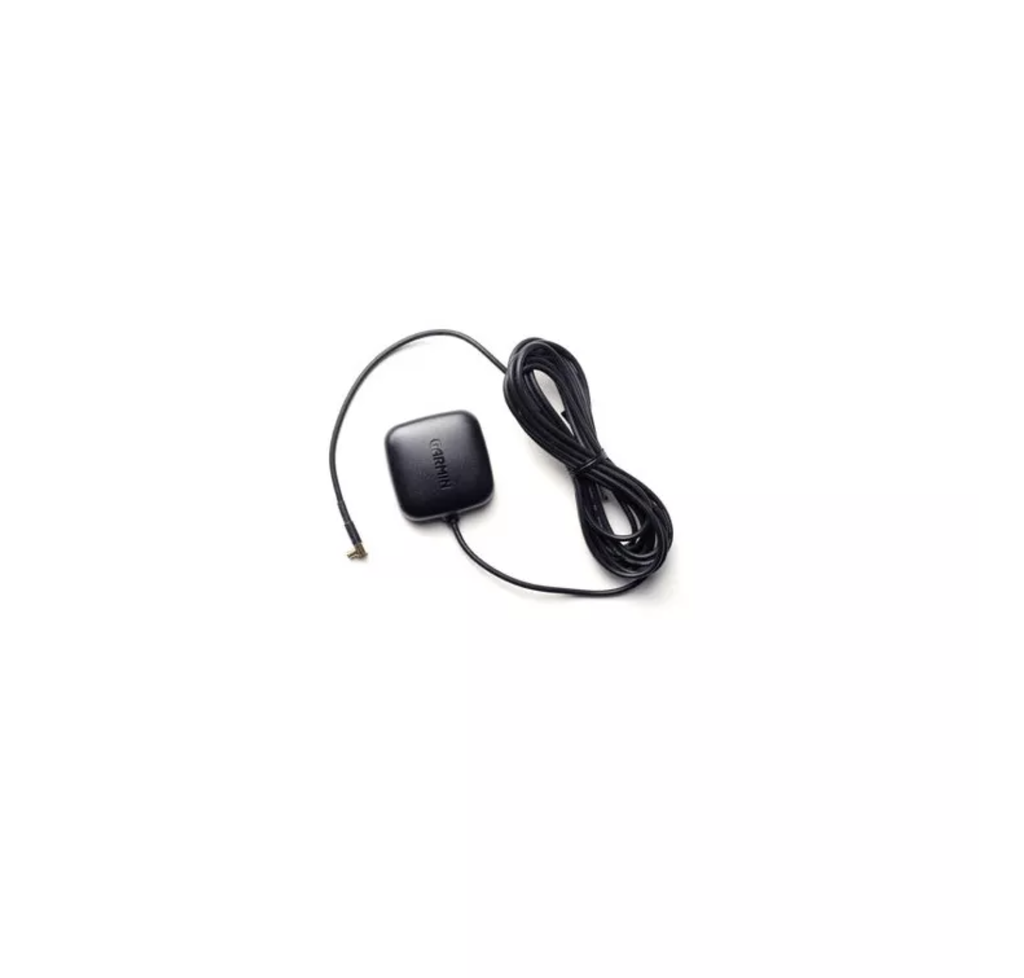

Garmin GA 26MCX : antenne GPS déportée à profil bas, connecteur MCX

La référence Garmin 010-02855-00 correspond à l’antenne GPS déportée GA 26MCX, une antenne à profil bas terminée par un connecteur MCX, que le revendeur Garmin américain Gulf Coast Avionics désigne « GA 26MCX Remote GPS Antenna (Low Profile) ». Elle sert à placer l’élément de réception GPS là où le ciel est dégagé, à distance d’un appareil portable équipé d’une entrée d’antenne MCX.

Garmin ne publie pas, à notre connaissance, de fiche technique détaillée pour cette référence : la page garmin.com ne donne pas de liste d’appareils compatibles. Nous ne reprenons donc ici que des informations vérifiables, et nous confirmons avec vous la compatibilité avec votre appareil avant toute commande.

Les appareils Garmin à entrée d’antenne MCX

Les récepteurs portables GDL 50, 51 et 52 reçoivent le GPS par leur antenne interne ou par une antenne extérieure raccordée à leur connecteur MCX. Le manuel Garmin (190-02087-10, révision 3) recommande de vérifier d’abord la qualité de réception de l’antenne interne, qui dépend de l’emplacement du récepteur dans la cabine.

Les GPS portables aera 660 et aera 760 possèdent aussi un connecteur d’antenne extérieure. Pour l’aera 760, le guide pilote Garmin (190-02674-00, révision D) cite l’antenne GA 25 comme antenne extérieure optionnelle : dites-nous votre appareil, nous vérifions la référence adaptée.

Placement dans la cabine

Pour l’antenne voisine GA 26C, les instructions Garmin (190-00082-00, révision C) demandent une vue du ciel dégagée et non masquée, loin des objets métalliques et des sources de parasites électriques, avec un câble éloigné des champs électriques forts et des zones où il risquerait d’être pincé. Ces règles de bon sens valent pour toute antenne GPS de cabine.

Garmin propose un support à ventouse pour les antennes de la série GA 26/27 (010-10139-00), qui permet de placer l’antenne contre une surface vitrée.

Caractéristiques

Données vérifiables (référence Garmin ; désignation selon Gulf Coast Avionics) :

Choisir et commander votre GA 26MCX

Le GA 26MCX se fixe avec le support à ventouse GA 26/27. Les récepteurs GDL 50 et GDL 52 acceptent une antenne GPS extérieure sur leur connecteur MCX ; pour SiriusXM, l’antenne MCX dédiée est le GA 24 MCX. Si votre antenne est en BNC et votre appareil en MCX, voyez l’adaptateur MCX vers BNC Garmin. Pour les GPS portables, voyez l’aera 660 et l’aera 760.

Finesse Max est revendeur agréé Garmin : le produit est neuf, d’origine Garmin, et bénéficie de la garantie légale. Indiquez-nous votre GPS portable et l’endroit où il est installé : nous vérifions qu’une antenne déportée MCX lui convient avant de vous la proposer.

Questions fréquentes

Une antenne déportée est-elle toujours nécessaire avec un GDL 52 ?

Non. Garmin recommande de vérifier d’abord la réception de l’antenne GPS interne ; l’antenne extérieure sur le connecteur MCX sert quand l’emplacement du récepteur ne voit pas assez le ciel.

Avec quel support la fixer ?

Garmin propose le support à ventouse 010-10139-00 pour les antennes de la série GA 26/27.

Quelle antenne externe Garmin cite-t-il pour l’aera 760 ?

Le guide pilote de l’aera 760 (190-02674-00, révision D) cite l’antenne GA 25 comme antenne extérieure optionnelle.
