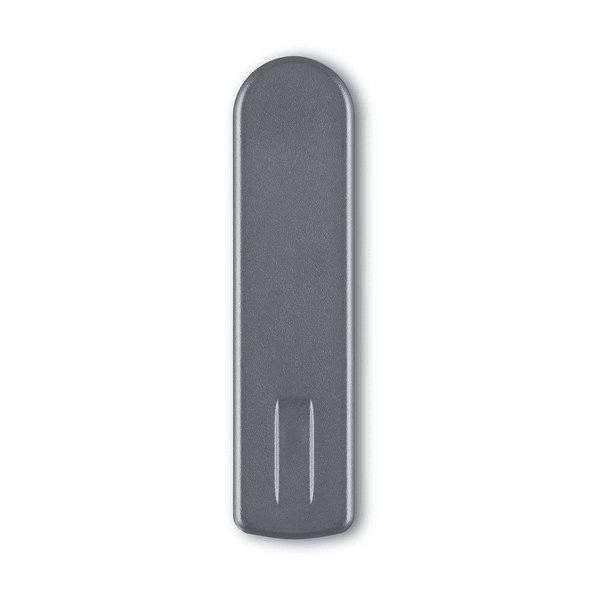

Antenne ADS-B de rechange Garmin pour GDL 50 et GDL 52 (010-12498-70)
L’antenne ADS-B des récepteurs portables GDL 50 et GDL 52 est amovible. Garmin propose cette antenne de rechange, double bande 1090 MHz et 978 MHz, pour remplacer une antenne cassée ou perdue : elle se fixe sur le port d’antenne ADS-B du récepteur.
Elle ne concerne que les versions portables équipées de l’ADS-B, GDL 50 et GDL 52. Le GDL 51 n’a pas de récepteur ADS-B, et les versions déportées GDL 50R et 52R utilisent une antenne extérieure raccordée en BNC.
Retirer et remplacer l’antenne
Le guide utilisateur Garmin (190-02087-02, révision B) indique que, pour retirer l’antenne ADS-B, il faut la faire pivoter comme le montre sa figure 5, puis la tirer doucement. Selon le manuel d’installation (190-02087-10, révision 3), un GDL 50 ou 52 mesure 38,1 mm (1,50 in) de haut antenne repliée et 85,6 mm (3,37 in) antenne dépliée.
Pour une réception améliorée, le manuel prévoit aussi le raccordement d’une antenne ADS-B extérieure de type lame, montée sous l’avion, sur le connecteur MCX du récepteur. Garmin demande alors une antenne 50 Ω à polarisation verticale, avec un ROS inférieur à 1,7:1 à 978 MHz et à 1,5:1 à 1 090 MHz.
Ce que capte l’antenne en Europe
L’antenne couvre les deux bandes ADS-B, mais leur intérêt dépend de votre zone de vol. La bande 978 MHz (UAT) porte notamment la météo FIS-B, que Garmin indique disponible uniquement aux États-Unis. En France, le récepteur exploite la bande 1090 MHz, sur laquelle émettent les aéronefs équipés ADS-B Out.
Sur le récepteur, le voyant ADS-B passe au vert lorsqu’au moins une station sol a été reçue au cours des 60 dernières secondes ; ces stations sol sont celles du réseau américain. Pour une bonne réception, Garmin conseille de placer le récepteur avec une vue dégagée du ciel et à au moins 1 m (3,3 ft) des antennes d’émission.
Caractéristiques
Données Garmin (page produit 010-12498-70, guide utilisateur 190-02087-02 rév. B, manuel d’installation 190-02087-10 rév. 3) :
| Caractéristique | Antenne ADS-B GDL 50/52 |
|---|---|
| Référence | 010-12498-70 |
| Désignation Garmin | GDL 50/52 ADS-B Antenna |
| Bandes | 1090 MHz et 978 MHz |
| Appareils compatibles | GDL 50, GDL 52 |
| Montage | Port d’antenne ADS-B du récepteur ; dépose par rotation puis traction |
| Hauteur du GDL 50/52 | 38,1 mm (1,50 in) antenne repliée ; 85,6 mm (3,37 in) dépliée |
| Non concernés | GDL 51 ; GDL 50R et 52R (antenne extérieure BNC) |
Choisir et commander votre antenne ADS-B GDL
Cette antenne équipe le GDL 50. Pour protéger récepteur et antenne pendant le transport, voyez l’étui Garmin ; pour fixer le récepteur, le support de montage ou le support à friction portable. Pour une installation fixe avec antenne extérieure, voyez le GDL 50R.
Revendeur agréé Garmin, Finesse Max fournit les pièces de rechange d’origine de vos appareils Garmin. Nos produits Garmin bénéficient de la garantie légale de conformité. Antenne cassée ou perdue ? Indiquez-nous le modèle de votre GDL : nous vérifions que cette antenne de rechange lui correspond avant votre commande.
Questions fréquentes
Cette antenne convient-elle au GDL 51 ?
Non. Garmin la liste pour les GDL 50 et GDL 52, le GDL 51 n’ayant pas de récepteur ADS-B.
Est-ce une antenne GPS ?
Non. Les GDL 50 et 52 ont une antenne GPS interne et un port MCX pour une antenne GPS extérieure facultative.
Comment retirer l’ancienne antenne ?
Faites-la pivoter, puis tirez-la doucement, selon le guide utilisateur Garmin.
