Garmin GMA 35c - Panneau audio - Standard
Référence : GMN-010-00831-81

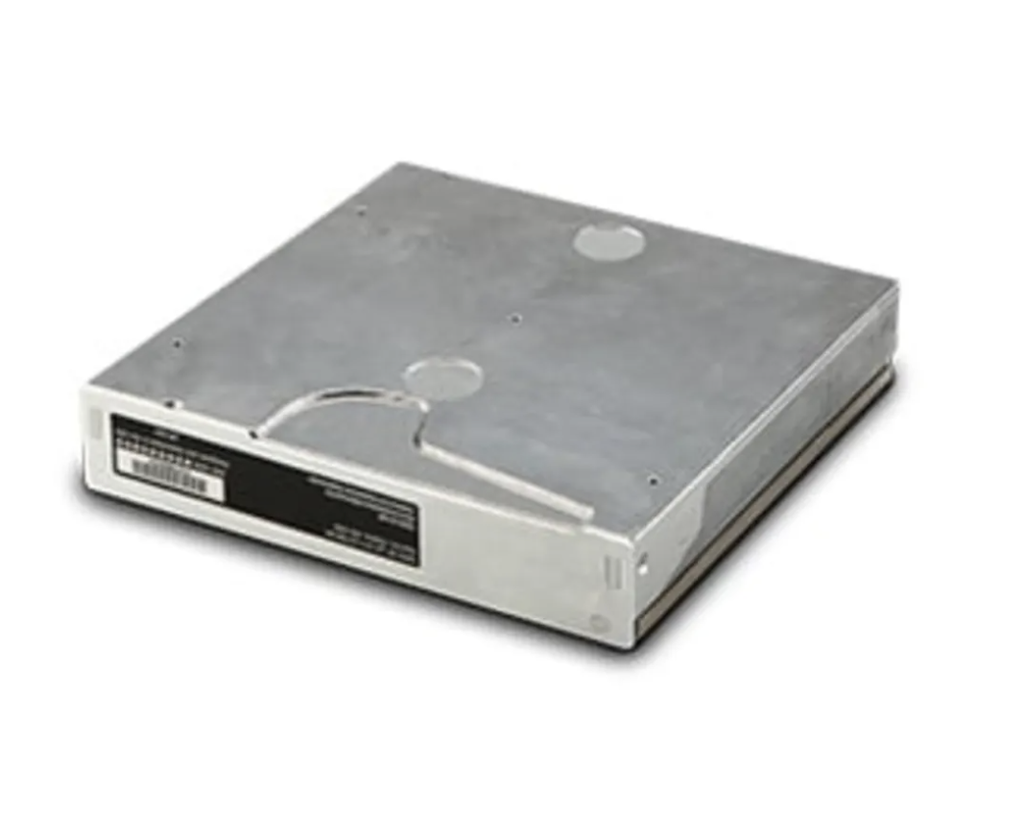

Le Garmin GMA 35c (010-00831-81) est un tableau audio déporté, sans façade, commandé depuis l’écran d’un GTN 725Xi ou 750Xi. Il réunit un intercom six positions, un récepteur de radiobalises, un enregistreur de 2,5 minutes et le Bluetooth pour la musique et le téléphone.
Garmin GMA 35c : tableau audio déporté Bluetooth piloté par GTN 725Xi ou 750Xi (010-00831-81)
Le GMA 35c est un tableau audio monté à distance, derrière le tableau de bord, qui réunit un récepteur de radiobalises et un intercom six positions. Il n’a pas de façade : selon le manuel de maintenance GTN Xi, il s’appuie sur un navigateur GTN 7XX Xi, GTN 725Xi ou GTN 750Xi, relié en RS-232, pour la commande et l’affichage de ses fonctions. Le GMA 35c reprend les fonctions du GMA 35 et y ajoute le Bluetooth.
La référence 010-00831-81 est l’un des kits d’installation du GMA 35c. Données issues du manuel de maintenance GTN Xi Part 23 AML STC (190-01007-C1, révision 8 de juillet 2026) et du guide du pilote GTN Xi (190-02327-03, révision H du 1er juillet 2026).
Un tableau audio commandé depuis l’écran du GTN
Sur le GTN 725Xi ou 750Xi, la touche Audio Panel ouvre les commandes du GMA 35c. L’intercom six positions comprend une atténuation électronique du bruit de cabine, deux entrées musicales stéréo, des volumes indépendants pour le pilote, le copilote et les passagers, et trois modes d’isolation. Une sortie haut-parleur de cabine, sélectionnée par le pilote, diffuse les radios ou les annonces aux passagers.
Le GMA 35c ajoute l’appairage Bluetooth de sources audio : il mémorise jusqu’à dix appareils, avec un appareil actif à la fois, et distribue leur son aux positions de l’intercom depuis un appareil iOS ou Android compatible. Depuis le GTN, le pilote choisit qui entend l’appareil Bluetooth, quand le son est coupé et à quel volume.
Enregistreur, radiobalises et commande vocale
Selon le guide du pilote GTN Xi, l’enregistreur de clairances garde jusqu’à 2,5 minutes d’audio COM, avec des commandes de lecture, de pause et de volume. L’audio 3D fait entendre la radio sélectionnée à gauche, devant ou à droite, avec un casque réglé en stéréo. Le récepteur de radiobalises peut alimenter des voyants externes, fournit au pilote automatique une information de middle marker et propose une sensibilité haute avant une approche ILS ; une interface téléphone bidirectionnelle complète l’ensemble.
Avec un tableau audio GMA 35 ou 350, le GTN Xi accepte aussi la commande vocale Telligence, activée par un bouton Push-to-Command. En cas de dysfonctionnement, le guide indique de couper l’alimentation du tableau audio : il passe alors en mode de secours et seule la radio COM 2 reste utilisable.
Le kit d’installation 010-00831-81
La figure de montage du manuel de maintenance indique que les kits GMA 35c 010-00831-41 et 010-00831-81 contiennent l’unité, le kit connecteur 011-02302-00, le kit plaque arrière 011-02300-00 et le rack d’installation 011-02645-00 ; elle fait aussi figurer le kit antenne et câble Bluetooth 011-03909-00, propre au GMA 35c. L’antenne Bluetooth peut être maintenue par une fixation auto-agrippante, à contrôler lors des inspections.
Caractéristiques
Données Garmin (manuel de maintenance 190-01007-C1, révision 8 ; guide du pilote GTN Xi 190-02327-03, révision H) :
| Caractéristique | GMA 35c, kit |
|---|---|
| Référence Garmin | 010-00831-81 |
| Type | tableau audio déporté avec récepteur de radiobalises |
| Commande | par GTN 725Xi ou GTN 750Xi, liaison RS-232 |
| Intercom | 6 positions, 3 modes d’isolation, volumes pilote, copilote et passagers indépendants |
| Musique | 2 entrées stéréo et Bluetooth |
| Bluetooth | 10 appareils mémorisés, 1 actif |
| Enregistreur | jusqu’à 2,5 minutes d’audio COM |
| Radiobalises | voyants externes possibles, sortie middle marker pour pilote automatique |
| Contenu du kit | unité, kit connecteur 011-02302-00, kit plaque arrière 011-02300-00, rack 011-02645-00 |
| Antenne Bluetooth | kit antenne et câble 011-03909-00 |
Choisir et commander votre GMA 35c
Le GMA 35c se commande depuis un GTN 725Xi ou un GTN 750Xi. Le rack GMA 35 et la plaque arrière GMA 35/350 existent aussi au détail. Si vous préférez un panneau audio en façade, voyez le GMA 350c ou le GMA 345, qui offrent aussi le Bluetooth.
Revendeur agréé Garmin, Finesse Max vous aide à intégrer le GMA 35c à votre installation GTN Xi. Indiquez-nous votre GTN et vos radios pour préparer l’intégration d’un GMA 35c : nous vérifions avec vous le navigateur, les radios et l’emplacement de l’antenne Bluetooth. Sur un avion certifié, l’installation relève d’un atelier habilité, selon une installation approuvée conformément à la réglementation. Nos produits Garmin bénéficient de la garantie légale de conformité.
Questions fréquentes
Le GMA 35c fonctionne-t-il sans GTN ?
Non : selon le manuel 190-01007-C1, il s’appuie sur un GTN 7XX Xi (725Xi ou 750Xi) pour la commande et l’affichage de ses fonctions.
Quelle différence avec le GMA 35 ?
Le GMA 35c reprend les fonctions du GMA 35 et y ajoute l’appairage Bluetooth de sources audio.
Combien de temps l’enregistreur garde-t-il les messages ?
Jusqu’à 2,5 minutes d’audio COM, selon le guide du pilote GTN Xi.
Combien d’appareils Bluetooth peut-il mémoriser ?
Dix, avec un seul appareil actif à la fois.
