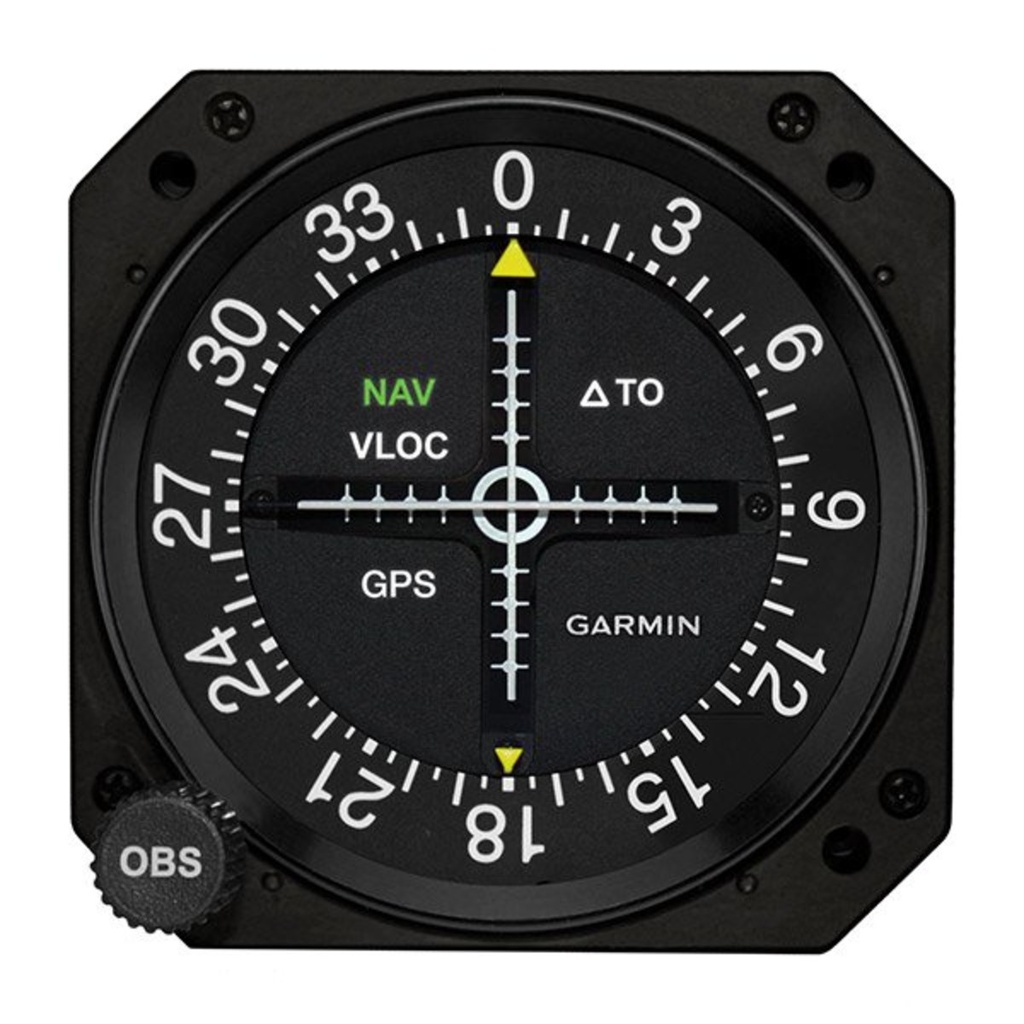

Indicateur CDI Garmin GI-106B avec course datum, sans kit d’installation (013-00593-11)
Le GI-106B est l’indicateur d’écart de route (CDI) de Garmin. La référence 013-00593-11, que le catalogue revendeur aviation de Garmin désigne « GI-106B CRS Datum with no install kit », correspond à la version dotée de la fonction course datum, livrée sans kit d’installation.
Le kit d’installation dédié à cette version figure séparément au catalogue, sous la référence 013-00050-00 : kit d’installation GI-106B pour CDI avec course datum.
Le rôle d’un CDI
Un CDI affiche l’écart latéral de l’avion par rapport à la route sélectionnée, à partir d’un récepteur VOR/localizer ou d’un navigateur GPS. Dans le cas d’un navigateur Garmin GTN Xi, le guide du pilote (190-02327-03, révision H) décrit une sortie CDI externe qui bascule automatiquement de GPS à VLOC lors d’une approche ILS, à l’interception de l’axe final, lorsque l’approche et la bonne fréquence sont actives.
Que signifie « course datum » ?
Le course datum est la référence de route transmise à un pilote automatique pour qu’il suive la route sélectionnée. Garmin emploie cette notion dans ses propres manuels : le manuel d’installation G5 Part 23 AML STC (190-01112-10, révision 29) indique par exemple que les adaptateurs GAD 29B et GAD 29D fournissent au pilote automatique les références de cap et de route (heading et course datum), ce qui permet d’interfacer un G5 DG/HSI avec un pilote automatique.
La version CRS Datum du GI-106B s’adresse donc aux installations où l’indicateur doit fournir cette référence de route. La compatibilité avec votre navigateur et votre pilote automatique se vérifie selon les données d’installation applicables.
Un indicateur classique ou un HSI électronique ?
Pour moderniser l’affichage de navigation, Garmin propose aussi des HSI électroniques, comme le kit G5 HSI avec GAD 29D ou le GI 275 en HSI. Le GI-106B reste la solution d’un indicateur dédié, au format traditionnel.
Caractéristiques
| Référence Garmin | 013-00593-11 |
|---|---|
| Désignation Garmin | GI-106B CRS Datum with no install kit |
| Type | Indicateur d’écart de route (CDI) |
| Version | Avec course datum |
| Kit d’installation | Non inclus, référence 013-00050-00 |
| Rubrique catalogue | Indicateurs |
Revendeur agréé Garmin
Finesse Max vous aide à identifier les pièces nécessaires à votre installation Garmin et à vérifier leur compatibilité. Sur avion certifié, la pose relève d’un atelier habilité. Nos produits Garmin bénéficient de la garantie légale de conformité.
Vous remplacez un CDI ou ajoutez un indicateur à votre navigateur ? Envoyez-nous la référence de votre navigateur et de votre pilote automatique, nous vérifions la compatibilité.
Questions fréquentes
Le kit d’installation est-il inclus ?
Non. La désignation Garmin précise « no install kit » ; le kit dédié porte la référence 013-00050-00.
À quoi sert la fonction course datum ?
À fournir au pilote automatique la référence de la route sélectionnée, afin qu’il la suive.
