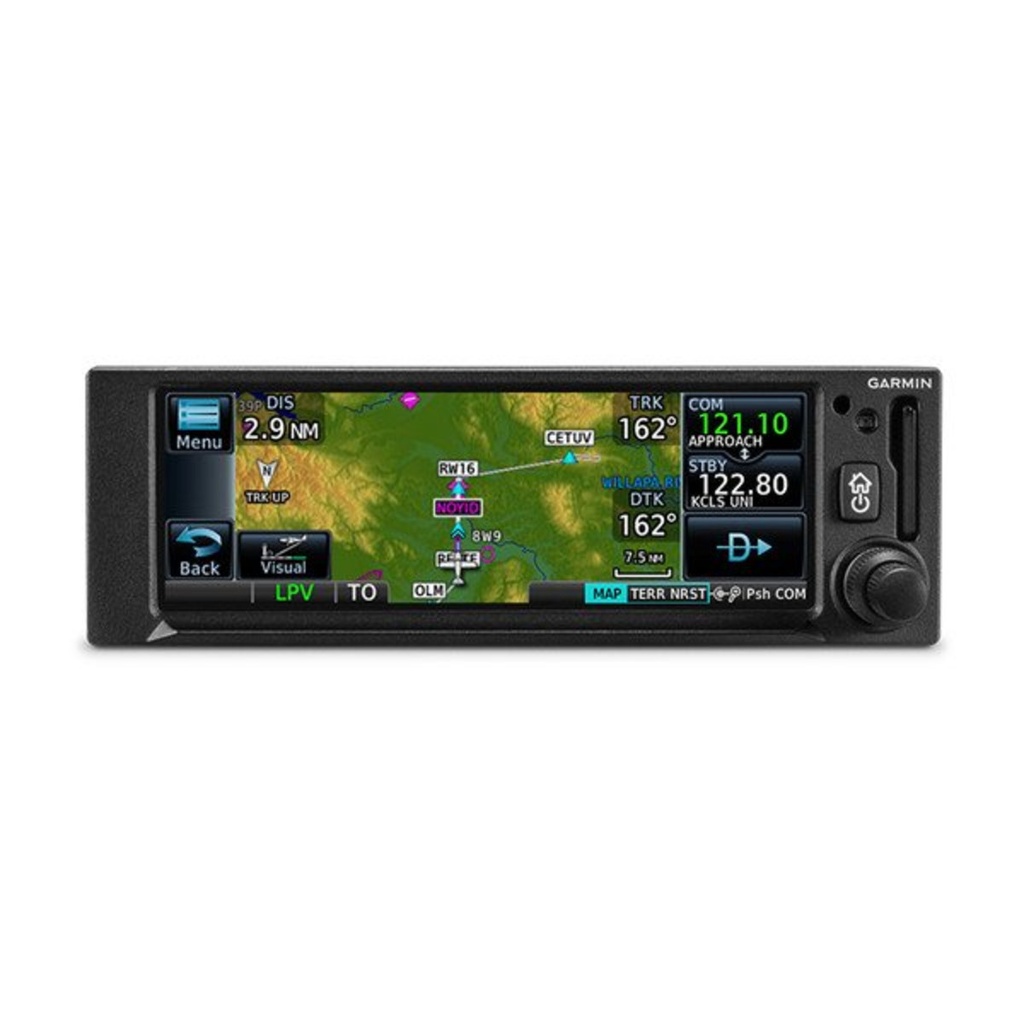

Kit GNC 355A avec GA 35S, rack, plaque arrière, kit connecteur, module de config., carte Amériques et kit info
Référence : GMN-010-02232-61
Kit Garmin GNC 355A GPS/WAAS et VHF COM 8,33/25 kHz, référence 010-02232-61 : antenne GA 35S, rack, plaque arrière, kit connecteur, module de configuration, carte de données Amériques et kit d’information produit.
Kit Garmin GNC 355A GPS/COM 8,33 kHz avec antenne GA 35S, carte Amériques (010-02232-61)
Le GNC 355A est la version du GNC 355 qui gère l’espacement de canaux de 8,33 kHz : un navigateur GPS/WAAS IFR et une radio VHF COM dans un boîtier de 5,1 × 15,9 cm (2 × 6,25 in) à écran tactile couleur. Le kit 010-02232-61 le fournit avec antenne GA 35S, rack, plaque arrière, kit connecteur, module de configuration, carte de données Amériques et kit d’information produit.
La même configuration existe avec carte de données International, dans le kit GNC 355A International.
Contenu du kit selon Garmin
| GNC 355A | Unité |
|---|---|
| Antenne GPS/WAAS | GA 35S |
| Installation | Rack d’installation, plaque arrière, kit connecteur, module de configuration |
| Bases de données | Carte de données Amériques |
| Documentation client | Kit d’information produit |
Trois navigateurs, un même format
Selon le guide du pilote GPS 175 / GNC 355(A) / GNX 375 (190-02488-01, révision D), ces appareils sont les premiers navigateurs de tableau de bord au format 5,1 × 15,9 cm (2 × 6,25 in) à adopter un écran tactile capacitif couleur. Ils partagent le même socle de navigation et se distinguent par ce qu’ils ajoutent :
| GPS 175 | Navigateur GPS/WAAS conforme TSO-C146e : en route, terminal, approches de précision et de non-précision |
|---|---|
| GNC 355 | GPS 175 + émetteur-récepteur VHF COM TSO-C169a, espacement 25 kHz |
| GNC 355A | Comme le GNC 355, avec les espacements 25 kHz et 8,33 kHz |
| GNX 375 | GPS 175 + transpondeur mode S TSO-C112e (Level 2els, classe 1) conforme aux exigences ADS-B Out, et récepteur ADS-B In double liaison |
La radio COM 8,33 kHz du GNC 355A
Le GNC 355A ajoute au GPS 175 un émetteur-récepteur VHF COM conforme TSO-C169a. Contrairement au GNC 355, limité aux canaux de 25 kHz, il accepte les espacements de 25 kHz et de 8,33 kHz ; le guide du pilote précise que ce dernier est destiné aux opérations européennes. Les réglages COM permettent de choisir l’espacement, d’activer la recherche inverse de fréquence et d’ajuster le volume d’écoute de sa propre émission.
Comme pour les GTN, Garmin recommande de régler la radio sur 8,33 kHz dans les régions où cet espacement est en vigueur, pour ne perdre aucune fréquence mémorisée ou récemment utilisée.
La face avant
La façade regroupe la touche marche/accueil, les boutons concentriques, une cellule photoélectrique qui ajuste la luminosité de l’écran au jour et à la nuit, et la fente pour carte SD. Celle-ci sert au chargement des bases de données, à l’export des journaux et aux mises à jour logicielles, sur une carte FAT32 de 8 à 32 Go ; avec un Flight Stream 510, les bases peuvent aussi être transférées sans fil depuis Garmin Pilot, via Database Concierge.
Le guide liste les équipements avec lesquels le navigateur peut s’interfacer : écrans AXIS et G3X Touch, systèmes G500/G600 et TXi, ADAHRS ou centrale aérodynamique avec AHRS, tableau audio, adaptateur GAD 29, GMX 200, GTN Xi ou MX 20 notamment. Seule l’antenne GPS est indispensable au système.
Trafic et météo ADS-B
Le GPS 175 et le GNC 355 affichent le trafic et la météo ADS-B In lorsqu’ils sont reliés à un GNX 375, à un transpondeur GTX 345 ou à un GDL 88. Le GNX 375 reçoit lui-même l’ADS-B In en double liaison : le trafic sur 1 090 MHz, le trafic et la météo sur 978 MHz UAT. La météo par UAT correspond au service FIS-B, propre aux États-Unis.
Caractéristiques
| Référence Garmin | 010-02232-61 |
|---|---|
| Désignation Garmin | Kit, GNC 355A, w/ GA 35S, install rack, backplate, conn kit, config module, Americas datacard and product information kit |
| Fonctions | GPS/WAAS IFR (TSO-C146e) et VHF COM (TSO-C169a) |
| Espacement COM | 25 kHz et 8,33 kHz |
| Format | 5,1 × 15,9 cm (2 × 6,25 in), écran tactile capacitif couleur |
| Documentation | Guide du pilote GPS 175 / GNC 355(A) / GNX 375 (190-02488-01, révision D) |
Un projet de navigateur avec Finesse Max
Revendeur agréé Garmin, Finesse Max vous aide à choisir le navigateur, sa carte de données et ses équipements associés. Sur avion certifié, l’installation est réalisée par un atelier habilité selon les données Garmin. Nos produits Garmin bénéficient de la garantie légale de conformité.
Un GPS/COM 8,33 kHz pour remplacer votre ancienne radio ? Décrivez-nous votre tableau de bord, nous vérifions avec vous l’intégration du GNC 355A.
Questions fréquentes
Quelle différence entre GNC 355 et GNC 355A ?
L’espacement des canaux COM : le GNC 355 ne gère que le 25 kHz, le GNC 355A le 25 kHz et le 8,33 kHz, destiné aux opérations européennes selon le guide du pilote.
Quelle carte de données est fournie ?
Une carte de données Amériques. Garmin propose aussi le kit GNC 355A avec carte International.
Le GNC 355A affiche-t-il le trafic ADS-B ?
Oui, lorsqu’il est relié à un GNX 375, à un GTX 345 ou à un GDL 88.
