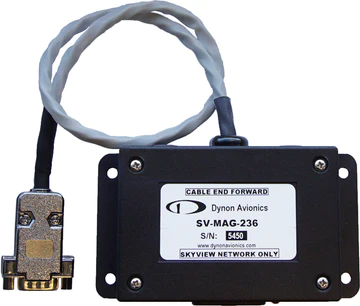

Magnétomètre déporté SV-MAG-236 pour systèmes Dynon SkyView
Une solution fiable pour éliminer les perturbations magnétiques
Le SV-MAG-236 est un magnétomètre déporté spécialement conçu pour les systèmes avioniques Dynon SkyView. Il est utilisé lorsque le magnétomètre intégré au module SV-ADAHRS-200/201 ne peut être installé dans une zone exempte de perturbations magnétiques. Idéal pour les avions à structure métallique, il garantit une lecture précise et stable du cap magnétique, essentielle pour la navigation et la fiabilité de vos instruments.
Conçu pour une précision maximale
Afin de limiter toute interférence magnétique, le SV-MAG-236 est équipé d’un câble intégral de 18 pouces, éloignant le connecteur du capteur. Cette conception permet de réduire considérablement les perturbations et assure une intégration optimale dans votre système avionique.
Le magnétomètre transmet les données à tous les écrans connectés du système SkyView, simplifiant ainsi l’installation et la gestion des informations de cap. À noter : lorsqu’un module ADAHRS secondaire (SV-ADAHRS-201) est ajouté, un seul magnétomètre déporté doit être installé pour l’ensemble du système.
Installation et intégration dans SkyView
Le SV-MAG-236 se connecte via un réseau SkyView standard et peut également accueillir un capteur de température extérieure SV-OAT-340 grâce à son connecteur dédié. Pour une performance optimale, il doit être placé dans un emplacement magnétiquement neutre, éloigné des câbles à fort courant et des composants ferromagnétiques de l’avion.
Caractéristiques techniques
- Compatibilité : Systèmes Dynon SkyView (avec SV-ADAHRS-200/201)
- Utilisation recommandée : Avions à structure métallique
- Connexion principale : DIN à 9 broches – réseau SkyView
- Connexion secondaire : 2 broches pour capteur SV-OAT-340
- Câble intégré : 18 pouces (connecteur éloigné du capteur)
- Nombre maximal par système : 1 magnétomètre déporté SV-MAG-236
- Fonction : Fournit des données magnétiques précises à tous les écrans SkyView installés
Foire aux questions (FAQ)
À quoi sert le magnétomètre déporté SV-MAG-236 ?
Il permet de mesurer le cap magnétique avec précision lorsqu’il est impossible d’installer le magnétomètre intégré dans un environnement sans perturbations.
Est-il obligatoire dans un système SkyView ?
Non, uniquement si l’installation du magnétomètre intégré du SV-ADAHRS-200/201 est compromise par des interférences magnétiques.
Peut-on utiliser plusieurs magnétomètres SV-MAG-236 dans un système ?
Non, un seul magnétomètre déporté peut être installé par système SkyView, même si un ADAHRS secondaire est ajouté.
Où faut-il installer le SV-MAG-236 ?
Dans une zone magnétiquement inoffensive, à l’écart des câbles haute intensité et des pièces ferreuses mobiles de l’aéronef.
Le SV-MAG-236 est-il compatible avec le capteur de température SV-OAT-340 ?
Oui, il dispose d’un connecteur 2 broches permettant d’intégrer directement le capteur de température extérieure.
