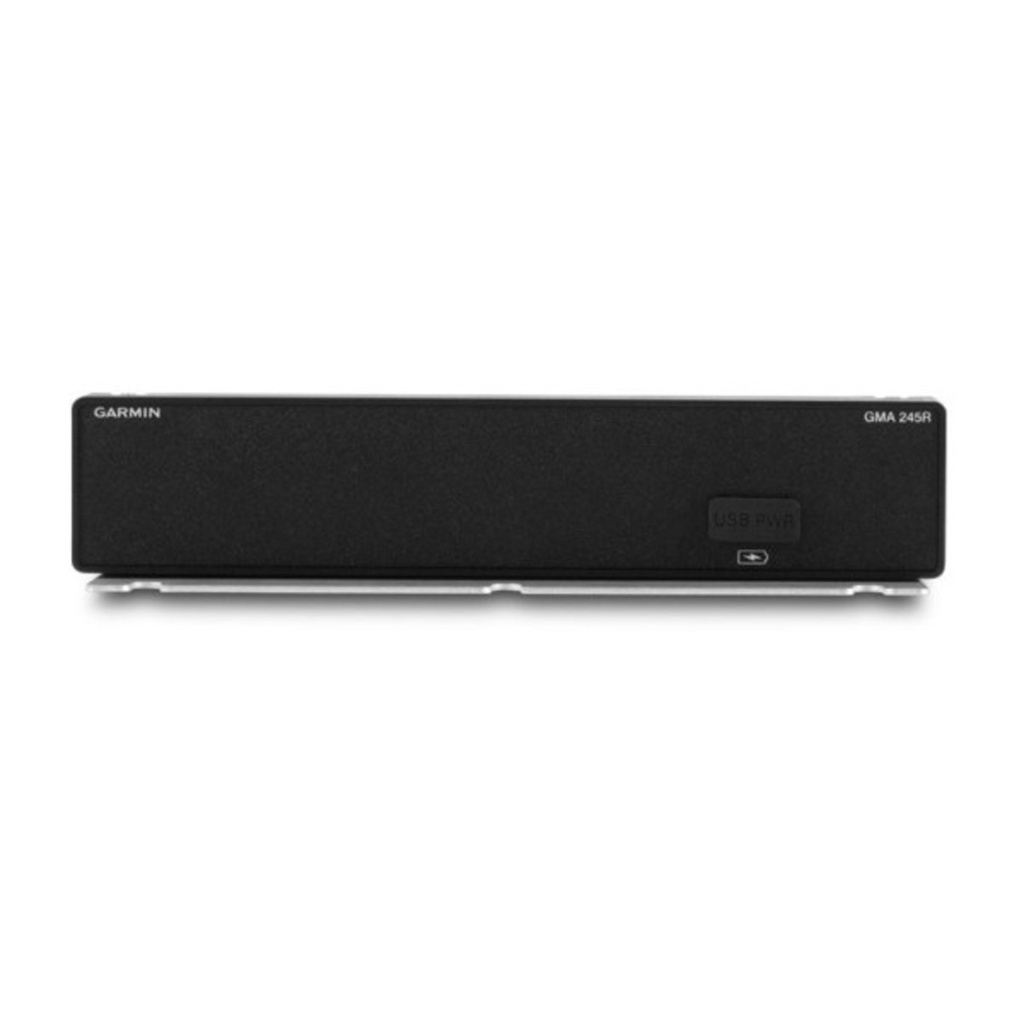

Panneau audio déporté Garmin GMA 245R MKR standard, PMA (010-01471-13)
Le GMA 245R MKR est la version du panneau audio déporté GMA 245R que Garmin destine aux avions certifiés équipés de ses écrans G3X Touch ou AXIS. Le catalogue revendeurs Garmin le liste en version PMA (« GMA245R MKR, Standard, PMA ») parmi les options de la configuration G3X Touch pour avions certifiés, et parmi les options de la configuration AXIS certifiée. La mention MKR renvoie au récepteur de radiobalises (marker) qu’il intègre.
Le guide du pilote G3X Touch pour avions certifiés (190-02472-00, révision G) le présente comme un panneau audio numérique déporté avec intercom stéréo, audio 3D et Bluetooth. Il assure les fonctions traditionnelles de sélection des micros et des récepteurs et la sortie haut-parleur, avec des interfaces vers deux radios NAV/COM et le récepteur de radiobalises ; il est entièrement commandé depuis les écrans G3X Touch. Ce guide mentionne d’ailleurs, dans son historique, l’ajout de la commande audio à distance pour le GMA 245R et de l’affichage des radiobalises.
Le récepteur de radiobalises sur l’écran
Le guide pilote AXIS pour avions certifiés (190-03123-01, révision B) décrit le récepteur de radiobalises : toujours actif, il détecte les tonalités outer, middle et inner, et l’écran affiche les annonces correspondantes à gauche de l’altimètre, en cyan pour l’outer marker, en ambre pour le middle et en blanc pour l’inner. Le bouton MKR active ou coupe l’audio des radiobalises sans toucher aux annonces visuelles, et la fonction High Sense augmente la sensibilité du récepteur pour une indication plus précoce à l’approche d’une balise.
Le même guide décrit les fonctions audio du GMA 245/245R pilotées depuis l’écran : intercom avec isolement par place, enregistreur de clairances de 2,5 minutes, entrées auxiliaires hors musique, audio 3D et fonction Split COM.
Sa place dans une installation certifiée
Dans la configuration G3X Touch certifié, le GMA 245R MKR figure à l’étape des options, aux côtés de la radio COM GTR 20 PMA, de la sonde d’incidence GAP 26 et des récepteurs GDL 5XR. Dans la configuration AXIS certifiée, il complète les écrans et capteurs du système. Sur avion certifié, son installation relève d’un atelier habilité, selon les données d’installation Garmin applicables.
Caractéristiques
| Référence Garmin | 010-01471-13 |
|---|---|
| Désignation Garmin | GMA245R MKR, Standard, PMA |
| Montage | Déporté, sans façade |
| Commande | Écrans G3X Touch et AXIS |
| Fonctions | Intercom stéréo, audio 3D, Bluetooth, deux NAV/COM, radiobalises |
| Documentation | Guide pilote G3X Touch certifié 190-02472-00 Rév. G ; guide pilote AXIS certifié 190-03123-01 Rév. B |
Votre audio pour G3X Touch ou AXIS certifié
Revendeur agréé Garmin, Finesse Max vous aide à identifier les pièces nécessaires à votre installation Garmin et à vérifier leur compatibilité avec votre équipement. Sur avion certifié, la pose relève d’un atelier habilité, selon les données d’installation Garmin applicables. Nos produits Garmin bénéficient de la garantie légale de conformité.
Intégrez le GMA 245R MKR à votre projet G3X Touch ou AXIS : nous préparons avec vous la liste des pièces.
Questions fréquentes
Que signifie MKR ?
MKR désigne le récepteur de radiobalises (marker) intégré : le guide G3X Touch certifié mentionne des interfaces vers deux NAV/COM et le récepteur de radiobalises.
Avec quels écrans fonctionne-t-il ?
Garmin le liste dans les configurations G3X Touch pour avions certifiés et AXIS certifiée ; il est entièrement commandé depuis l’écran.
Quelle différence avec le GMA 245R 010-01471-03 ?
Le 010-01471-13 est la version MKR en PMA listée pour les configurations certifiées ; le 010-01471-03 est la version standard avec kit d’installation et manuel.
