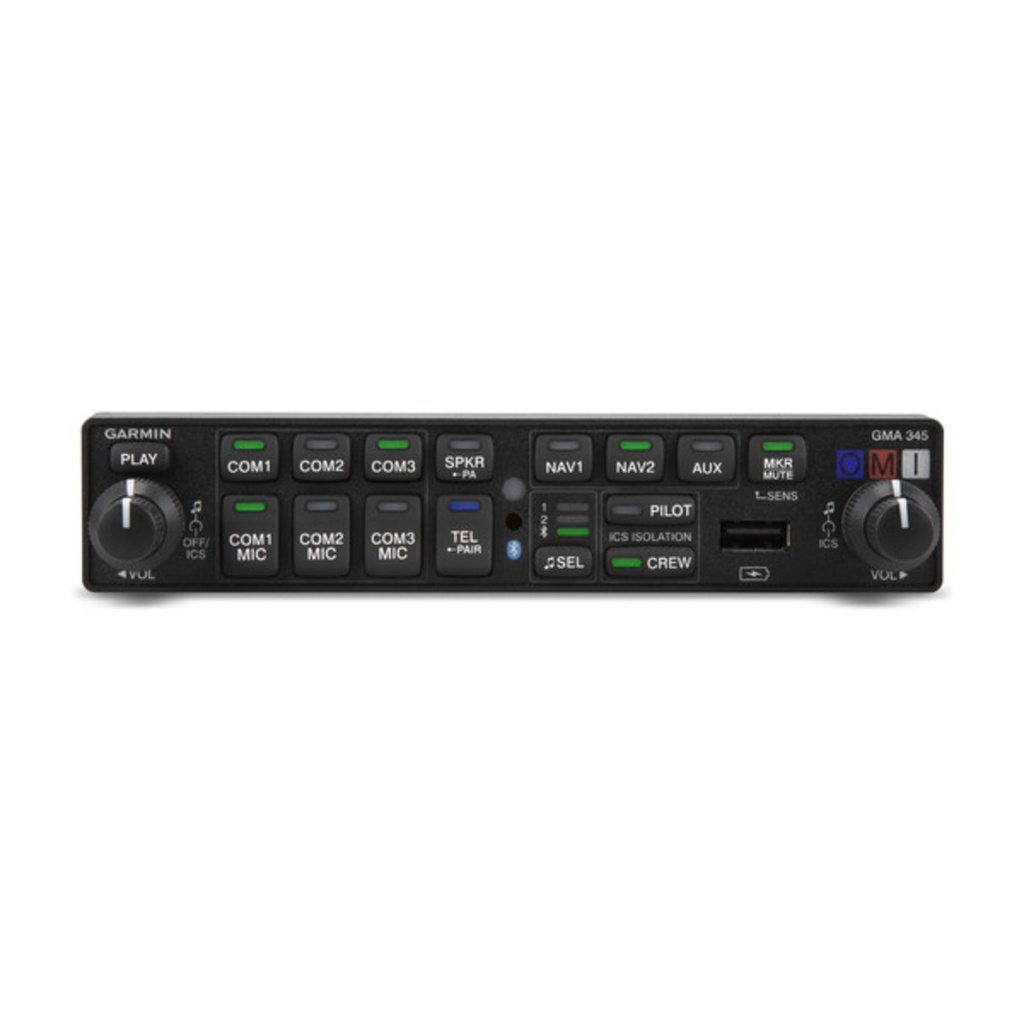

Panneau audio Garmin GMA 345 3-COM standard (010-01319-23)
Le GMA 345 3-COM est la version du panneau audio Garmin GMA 345 qui gère trois radios COM. Garmin le propose dans son catalogue revendeurs sous la référence 010-01319-23, dans la rubrique « GMA 345 Audio Panel with Bluetooth, installation kit and pilot’s guide », à côté du GMA 345 standard à deux COM. Il s’adresse aux avions dont l’équipement radio dépasse deux émetteurs-récepteurs, avec la même façade compacte et les mêmes fonctions Bluetooth que le GMA 345.
Le manuel pilote du GMA 345 3-COM (190-01878-05, révision C, juin 2023) le décrit ainsi : le panneau assure la sélection des micros et des récepteurs et intègre un intercom, un récepteur de radiobalises, un enregistreur de clairances COM, une prise d’alimentation USB et l’audio Bluetooth. Le squelch avionique (ASQ) réduit le bruit de fond des radios, l’intercom règle automatiquement son seuil de squelch, et trois entrées auxiliaires accueillent d’autres équipements.
Trois COM, Split-COM et audio 3D
La réception des COM 1, 2 et 3 se sélectionne indépendamment ; les touches COM1 MIC, COM2 MIC et COM3 MIC choisissent l’émetteur et la réception associée. En mode Split-COM, le pilote et le copilote émettent simultanément sur deux radios différentes, le pilote utilisant la COM de numéro inférieur ; le manuel rappelle que la qualité dépend de l’écartement des antennes et des fréquences choisies. L’audio 3D, qui suppose un câblage et des casques stéréo, place les COM à 11 h, 12 h et 1 h lorsque les trois sont sélectionnées.
L’enregistreur numérique conserve jusqu’à 60 secondes de la radio COM sélectionnée, effacées à l’extinction du panneau.
Musique, téléphone, USB et secours
Le panneau propose quatre entrées téléphone et divertissement : deux sources musicales, la musique Bluetooth et le téléphone, filaire ou Bluetooth. La prise USB de type A délivre jusqu’à 2,1 A et se coupe si la tension de bord descend sous 11 volts. En cas de panne ou sans alimentation, un circuit de secours relie le casque et le micro du pilote directement à la COM1, sans haut-parleur.
Pièces associées au catalogue Garmin
| Plaque arrière | 011-00678-00 |
|---|---|
| Rack de montage | 115-00262-00 |
| Kit connecteur | 011-02302-00 |
| Kit d’information produit GMA 345 3-COM | K00-00809-20 |
| Manuel pilote GMA 345 | 190-01878-01 |
Pour un avion à deux COM, le GMA 345 standard reste la référence de la gamme.
Caractéristiques
| Référence Garmin | 010-01319-23 |
|---|---|
| Désignation Garmin | GMA 345 3-COM, Standard |
| Radios | 3 COM |
| Connectivité | Bluetooth, prise USB type A (2,1 A max.) |
| Enregistreur de clairances | Jusqu’à 60 secondes |
| Documentation | Manuel pilote GMA 345 3-COM 190-01878-05 Rév. C |
Votre panneau audio trois COM
Revendeur agréé Garmin, Finesse Max vous aide à identifier les pièces nécessaires à votre installation Garmin et à vérifier leur compatibilité avec votre équipement. Sur avion certifié, la pose relève d’un atelier habilité, selon les données d’installation Garmin applicables. Nos produits Garmin bénéficient de la garantie légale de conformité.
Trois radios à gérer ? Étudions votre GMA 345 3-COM avec votre configuration actuelle.
Questions fréquentes
Quelle différence entre le GMA 345 et le GMA 345 3-COM ?
Le GMA 345 3-COM gère trois radios COM, avec les touches COM1, COM2 et COM3 ; le GMA 345 standard en gère deux. Chaque version a son manuel pilote.
Le panneau fonctionne-t-il en cas de panne ?
Oui, en mode de secours : le casque et le micro du pilote sont reliés directement à la COM1, sans haut-parleur.
Quelles pièces de montage utilise-t-il ?
Le catalogue Garmin associe au GMA 345 la plaque arrière 011-00678-00, le rack 115-00262-00 et le kit connecteur 011-02302-00.
