Rack Trig TX56 / TX57 avec kit d'installation et manuels
Le rack, la connectique et la documentation pour monter un nav/com Trig
Ce lot contient tout ce qu'il faut pour installer un nav/com Trig TX56, TX56A, TX57 ou TX57A dans la pile radio :
- le rack de montage et sa plaque support de connecteurs,
- le kit d'installation complet : connecteurs D-Sub 25 et 44 voies, contacts, adaptateurs BNC, visserie,
- les manuels,
- la clé USB Trig.

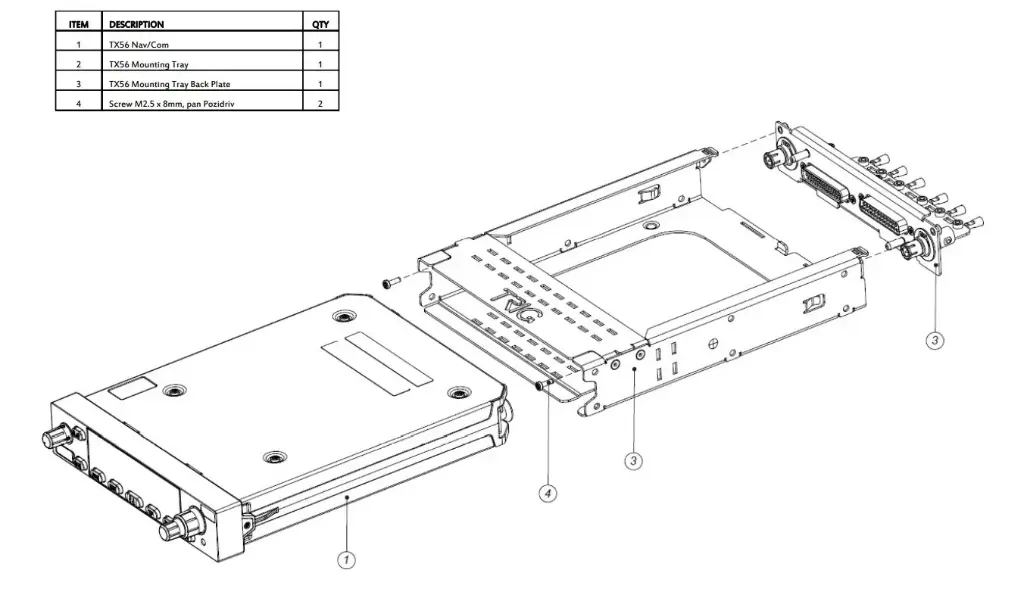

Le rack reçoit le nav/com par l'avant. La plaque support, à l'arrière, porte les connecteurs et les adaptateurs d'antenne, qui se raccordent automatiquement quand on glisse la radio dans son logement. Le nav/com n'est pas inclus.
Quand le commander ?
- Installer un TX56 ou un TX57 acheté seul, d'occasion ou en échange standard, sans son rack.
- Refaire complètement une installation : rénovation de tableau, nouvelle disposition de la pile radio, rack abîmé.
- Remplacer un SL30 ou un KX155 par un nav/com Trig : le rack et la connectique Trig remplacent ceux d'origine.
- Précâbler un tableau avant de recevoir la radio.
Caractéristiques techniques
- Compatibilité : nav/com Trig TX56, TX56A, TX57 et TX57A
- Contenu :
- 1 rack de montage (01368-00) et 1 plaque support de connecteurs (01369-00)
- 1 connecteur D-Sub 25 voies femelle (00866-00) et 25 contacts à sertir 20-24 AWG (00730-00)
- 1 connecteur D-Sub haute densité 44 voies femelle (02007-00) et 44 contacts à sertir 22-28 AWG (02006-00)
- 2 coquilles D-Sub, 2 colliers serre-câble et 2 capots
- 2 adaptateurs BNC femelle à connexion aveugle (01410-00)
- rondelles plates et ondulées inox 7/16", circlips extérieurs inox 7/16"
- vis à tête fraisée et à tête cylindrique M2,5 × 5 mm
- manuel d'installation (01776-00-01) et manuel d'utilisation pilote (01775-00-01)
- clé USB Trig (documentation et base de fréquences)
- Non fournis : nav/com, antennes COM et NAV, câbles coaxiaux, fil de câblage, CDI externe
FAQ
Le nav/com est-il inclus ?
Non. Ce lot contient le rack, la connectique, la visserie, les manuels et la clé USB. La radio se commande à part.
Convient-il aux quatre versions ?
Oui. Le TX56, le TX56A, le TX57 et le TX57A utilisent le même rack et la même connectique.
Peut-on réutiliser le rack d'un SL30 ou d'un KX155 ?
Non. Le nav/com Trig a son propre rack et sa propre connectique. Il faut aussi refaire le câblage, notamment pour l'interphone stéréo.
À quoi sert la clé USB ?
Elle contient la documentation et permet de charger la base de fréquences COM et NAV dans la radio.
Quel outil faut-il pour les contacts ?
Deux formats : 20-24 AWG pour le connecteur 25 voies, 22-28 AWG pour le connecteur haute densité 44 voies. Il faut une pince à sertir adaptée à chaque format.
