Transpondeur Trig TT23G avec GPS intégré : l’ADS-B Out sans GPS externe
Le Trig TT23G en système complet (référence Trig 02629-00-01) est le transpondeur Mode S classe 1 TT23 doté d’un GPS intégré, certifié ETSO-C199. Il émet en ADS-B Out sans source de position externe.
Trig Avionics conçoit et fabrique ses équipements au Royaume-Uni pour l’aviation générale, et Finesse Max en est revendeur officiel. Trig accorde une garantie de deux ans à compter du jour de l’installation. Les données de cette fiche proviennent du manuel d’installation des TT23 et TT23G (02159-00, révision AD du 21 novembre 2025), de la page produit Trig et des données du distributeur Trig (liste 2026).

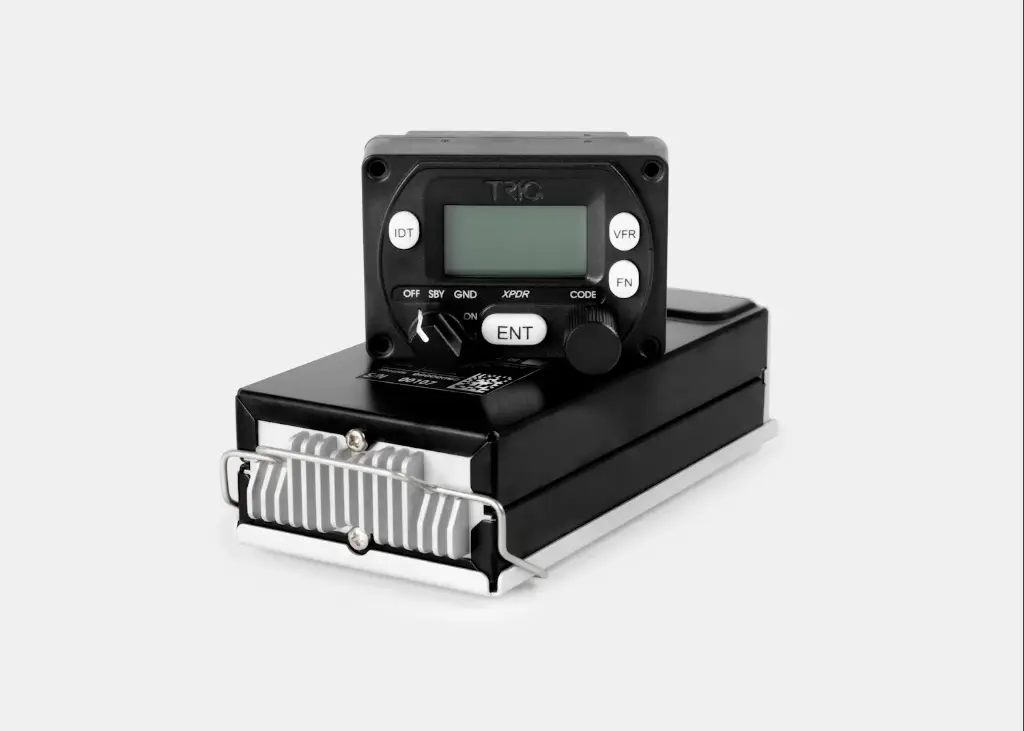

Un transpondeur en deux parties
Comme le TT23, le TT23G est un transpondeur Mode S de classe 1, certifié pour le vol VFR et IFR, avec 250 W de puissance d’émission. Il se compose d’une tête de commande TC20, qui intègre l’encodeur d’altitude, et d’un boîtier séparé que l’on installe n’importe où dans la cellule. La tête de commande, profonde de 54 mm seulement, se monte dans un trou rond de 57 mm ou en montage compact ; elle résiste aux projections d’eau, ce qui convient aux cockpits ouverts.
Trig présente ses transpondeurs compacts comme particulièrement adaptés aux planeurs et aux ballons, alimentés par une batterie auxiliaire.
ADS-B Out intégré
Le TT23G est la version du TT23 avec GPS intégré, certifié ETSO-C199 : il émet en ADS-B Out sans GPS externe. En Europe, Trig le présente comme adapté à l’équipement volontaire en ADS-B Out, sur tous types d’aéronefs, pour être mieux vu des autres usagers. Aux États-Unis, il répond à l’obligation ADS-B pour les appareils expérimentaux et LSA, mais pas pour les avions certifiés de type.
Ce qui est livré
Selon Trig, le TT23G est livré avec son manuel d’installation et son manuel d’utilisation (en anglais, allemand et français), un kit d’installation (avec les plaques en plastique pour le montage rond), son tray et un certificat EASA Form 1.
Installation
Sur un avion certifié, l’installation doit être approuvée selon la réglementation en vigueur ; Trig met gratuitement à disposition des approbations européennes de modification mineure (Minor Change). Notre atelier peut se charger de l’installation sur ULM.
Caractéristiques
Données Trig (page produit et manuel d’installation 02159-00, révision AD) :
| Caractéristique | Trig TT23G |
|---|---|
| Référence Trig | 02629-00-01 (système complet) |
| Type | Transpondeur Mode S classe 1, niveau 2els ; ADS-B classe B1S |
| Certification | ETSO C88a, C112e, 2C112b, C166b, C199 ; TSO C88b, C112c ; IFR et VFR |
| GPS | Intégré, certifié ETSO-C199 |
| Alimentation | 11 à 33 V continu |
| Consommation typique à 14 V | 0,15 A au repos, 0,34 A en émission |
| Puissance d’émission nominale | 250 W au connecteur |
| Température de fonctionnement | Transpondeur −40 °C à +70 °C ; tête de commande −20 °C à +55 °C |
| Poids | Boîtier 315 g ; tête de commande TC20 90 g |
| Dimensions | Tête de commande H 44 × L 63 × P 54 mm ; boîtier dans son tray H 37 × L 64 × P 149 mm |
Choisir et commander votre Trig TT23G
Le pack TT23G avec antenne TA70 ajoute une antenne GPS certifiée. Si vous disposez déjà d’un GPS certifié, le TT23 suffit. Produit couvert par la garantie légale.
Questions fréquentes
Faut-il un GPS externe ?
Non. Le TT23G intègre un GPS certifié ETSO-C199.
Le TT23G convient-il aux avions certifiés ?
Il est certifié comme transpondeur Mode S. Aux États-Unis, son ADS-B Out ne répond à l’obligation que pour les appareils expérimentaux et LSA ; en Europe, Trig le présente pour l’équipement volontaire.
