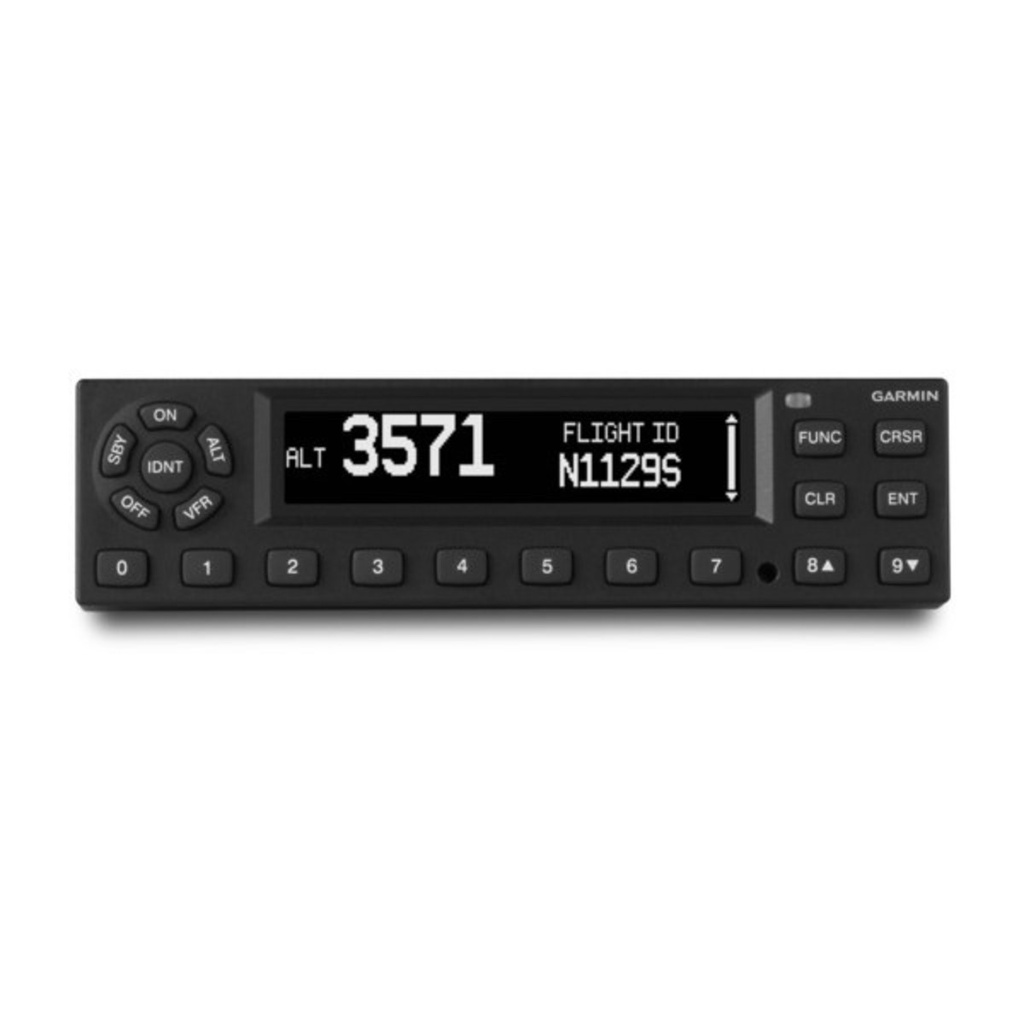

Transpondeur GTX 335 NVG avec kit d'installation et manuel pilote
Référence : GMN-010-01214-21
Transpondeur mode S Garmin GTX 335 NV de tableau de bord, compatible jumelles de vision nocturne, ADS-B Out 1090 ES (TSO-C166b). Livré avec kit d’installation et guide du pilote ; source de position externe requise.
Transpondeur Garmin GTX 335 NV, compatible vision nocturne (010-01214-21)
Le GTX 335 est le transpondeur mode S ADS-B Out de Garmin au format de tableau de bord. La référence 010-01214-21 correspond à sa version NV, que le catalogue revendeurs désigne « GTX 335 NVG with installation kit and pilot’s guide » : elle est livrée avec son kit d’installation et le guide du pilote.
Le manuel d’installation GTX 3X5 (190-01499-02) présente la compatibilité avec les jumelles de vision nocturne comme une option d’usine, et précise que cette option n’existe pas sur les modèles à diversité. Garmin a ajouté en mars 2020 les modèles GTX 3X5 NV à son STC hélicoptère Part 27 (SR02124SE), avec le logiciel principal 2.54. C’est donc la version à retenir pour un appareil exploité sous jumelles de vision nocturne.
Le cœur commun des GTX 3X5
Selon le guide du pilote GTX 335/345 (190-01499-00, révision H), les GTX 335 et GTX 345 sont des transpondeurs mode S conformes à la TSO-C112e (classe 1), dotés de l’ADS-B Out 1090 MHz Extended Squitter conforme à la TSO-C166b. Le manuel d’installation GTX 3X5 (190-01499-02) indique une puissance d’émission de 250 W nominale à l’unité, et d’au moins 125 W à l’antenne avec jusqu’à 2 dB de pertes de câble, une alimentation de 9 à 33 V CC, un fonctionnement de −45 à +70 °C jusqu’à 55 000 ft, sans ventilation extérieure.
Le GTX 335 assure l’ADS-B Out, la sortie trafic TIS avec alertes sonores, l’alerte d’écart d’altitude et des chronomètres. Le GTX 345 y ajoute l’ADS-B In bi-bande, sur 978 MHz UAT et 1090 MHz, pour le trafic ADS-B, ADS-R et TIS-B et la météo FIS-B là où ces services sont diffusés, ainsi qu’une liaison Bluetooth Connext vers une tablette. Garmin y associe sa fonction TargetTrend sur les écrans compatibles.
Un GTX 335 sans GPS intégré
Cette version NV ne comporte pas de GPS interne : l’ADS-B Out demande une source de position conforme déjà présente à bord, comme un navigateur GTN ou GNS WAAS. Si vous souhaitez aussi recevoir le trafic ADS-B et un GPS intégré, Garmin propose le GTX 345 NV avec GPS (010-01216-66). L’altitude pression provient d’un codeur externe, ou du codeur d’altitude GAE 12, qui ne fonctionne qu’avec les GTX 3X5.
| Rack d’installation GTX 3X5 | 115-01771-01 |
|---|---|
| Plaque arrière GTX 3X5 | 011-02976-00 |
| Kit connecteur GTX 335 | 011-02977-00 |
| Guide du pilote GTX 3X5 | 190-01499-00 |
| GTX 335 standard, avec kit et guide | 010-01214-01 |
Caractéristiques
| Référence Garmin | 010-01214-21 |
|---|---|
| Désignation Garmin | GTX 335 NVG with installation kit and pilot’s guide |
| Type | Transpondeur mode S de tableau de bord, TSO-C112e classe 1 |
| ADS-B | Out 1090 ES (TSO-C166b), sans ADS-B In |
| Option | Compatibilité jumelles de vision nocturne (NV) |
| Façade | 42 × 159 mm, profondeur 256 mm derrière le tableau |
| Masse | Environ 0,9 kg (2,0 lb) |
| Alimentation | 9 à 33 V CC ; 8 W typ., 15 W max à 14 V |
| Puissance d’émission | 250 W nominale, 125 W min à l’antenne |
| Livré avec | Kit d’installation et guide du pilote |
Avec Finesse Max, revendeur agréé Garmin
Finesse Max vous aide à choisir la bonne référence de transpondeur et à vérifier sa compatibilité avec votre avionique et la documentation applicable. Sur appareil certifié, la pose relève d’un atelier habilité, selon les données d’installation Garmin. Nos produits Garmin bénéficient de la garantie légale de conformité.
Un transpondeur NV pour votre hélicoptère ? Décrivez-nous votre machine : nous revenons vers vous avec la configuration adaptée.
Questions fréquentes
Que signifie NV ?
Night Vision : le manuel d’installation présente la compatibilité avec les jumelles de vision nocturne comme une option d’usine du GTX 3X5.
Le GTX 335 NV reçoit-il le trafic ?
Non : le GTX 335 assure l’ADS-B Out. La réception ADS-B In est propre au GTX 345.
A-t-il un GPS intégré ?
Non. Il faut une source de position conforme à bord ; à défaut, Garmin propose le GTX 345 NV avec GPS.
