Antenne GPS interne B275 : une réception GPS dégagée pour un PowerFLARM installé hors de vue

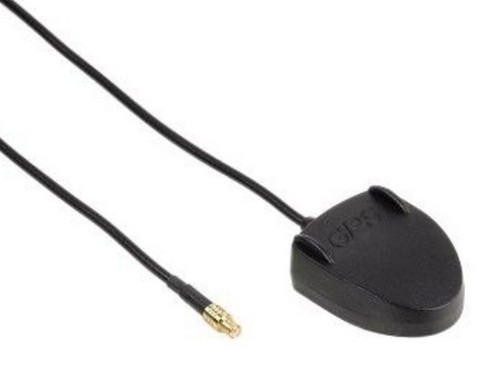

La B275 est l’antenne GPS intérieure que la boutique AIR Store présente sous le nom « Internal antenna with cable and adhesive mount (GPS) ». Elle est équipée d’un câble de 1,5 m (4,9 ft) terminé par une fiche MCX et se fixe par adhésif. AIR Store indique qu’elle fonctionne avec FLARM et PowerFLARM, et qu’elle convient lorsque le PowerFLARM est installé de façon cachée, par exemple sous le tableau de bord.
Son rôle est de placer la réception GPS là où l’antenne voit le ciel, pendant que l’appareil reste dissimulé derrière le panneau. Le fabricant indiqué par AIR Store est Butterfly (butterfly.aero). Les données publiées sont succinctes : nous vous donnons ici ce qui est vérifiable, complété par les exigences des manuels d’installation FLARM.
Pourquoi déporter l’antenne GPS
Le manuel d’installation du PowerFLARM Fusion (FTD-077) rappelle qu’une installation comprend au minimum une antenne FLARM et une antenne GPS. Pour le PowerFLARM Core, le manuel FTD-033 demande une antenne GPS montée à plat, avec une vue dégagée sur le ciel, idéalement sur le dessus du tableau de bord. Lorsque le boîtier est logé derrière le panneau, une antenne déportée comme la B275 permet de respecter ces conditions, et sa fixation adhésive simplifie la pose sur l’auvent.
Fiche MCX : avec quels appareils ?
Le manuel FTD-033 indique que l’entrée GPS du PowerFLARM Core est au format MCX et qu’elle attend une antenne active de 50 Ω. La boutique FLARM présente d’ailleurs son antenne GPS standard pour PowerFLARM Core et Portable avec une fiche MCX mâle. La fiche MCX de la B275 correspond donc à ces appareils.
Le PowerFLARM Fusion utilise un autre connecteur : son manuel FTD-077 indique une prise GPS SMC, contre MCX sur le PowerFLARM Core. L’AIR Traffic AT-1, lui, est livré avec sa propre antenne GPS intérieure à câble de 1,5 m, et l’antenne GPS qu’AIR Store propose pour ce système (B575) est à fiche QMA. Quant au PowerFLARM Flex, son antenne GNSS est intégrée, selon son manuel FTD-114.
Exigences électriques et câblage
FTD-033 précise que l’antenne GPS d’un PowerFLARM Core doit accepter la tension d’alimentation de 4,75 V fournie par l’appareil et ne pas consommer plus de 200 mA ; le gain de son préamplificateur, diminué de l’atténuation du câble, doit rester supérieur à 17 dB. AIR Store ne publie pas les caractéristiques électriques de la B275 : nous nous appuyons sur la compatibilité PowerFLARM qu’il annonce. N’ajoutez donc pas de rallonge sans vérifier ce bilan, et utilisez un câble coaxial 50 Ω à faibles pertes.
Si une même antenne GPS doit alimenter plusieurs appareils par un répartiteur, FTD-041 demande une antenne active et une identification claire du port qui l’alimente. Le manuel du Fusion ajoute que tout répartiteur doit comporter un blocage du courant continu sur l’une de ses voies.
Où coller l’antenne
La note FLARM FTD-041 (v1.2) demande au moins 30 cm (1 ft) entre l’antenne GPS et chaque antenne FLARM, et au moins 10 cm (4 in) entre l’antenne GPS et une antenne ADS-B ou transpondeur. FTD-077 recommande aussi d’espacer d’au moins 30 cm deux antennes GPS présentes dans le même aéronef. Choisissez une surface horizontale avec une vue dégagée sur le ciel, comme le dessus du tableau de bord sous la verrière, et gardez en tête ces distances si votre antenne FLARM est elle aussi installée dans le cockpit.
Sur un ULM, notre atelier peut réaliser l’installation. Sur un aéronef certifié, elle relève d’un atelier habilité, selon une installation approuvée conformément à la réglementation.
Caractéristiques
Données AIR Store (fiche B275) et FLARM (FTD-033, FTD-041 v1.2) :
| Caractéristique | B275 |
|---|---|
| Référence AIR Store | B275 |
| Type | Antenne GPS intérieure avec câble |
| Fixation | Adhésive |
| Connecteur | MCX |
| Longueur de câble | 1,5 m (4,9 ft) |
| Fabricant indiqué | Butterfly (butterfly.aero) |
| Compatibilité annoncée | FLARM et PowerFLARM (AIR Store) |
| Entrée GPS du PowerFLARM Core (FTD-033) | MCX, antenne active 50 Ω, alimentation 4,75 V, 200 mA au maximum |
| Écart minimal avec une antenne FLARM (FTD-041) | 30 cm (1 ft) |
| Écart minimal avec une antenne ADS-B ou transpondeur (FTD-041) | 10 cm (4 in) |
Choisir et commander votre antenne GPS B275
Pour un PowerFLARM entièrement caché, AIR Store applique la même logique à l’ADS-B avec l’antenne ADS-B interne B274, livrée avec 2 m (6,6 ft) de câble et une fixation adhésive, et au FLARM avec l’antenne FLARM interne haute performance B269, souple et livrée avec 2,5 m (8,2 ft) de câble. Si l’antenne FLARM peut rester sur l’appareil, l’antenne FLARM standard B210 est une solution simple. Pour les aéronefs qui demandent des antennes FLARM extérieures, voyez la RAMI AV-75 ou la GAV-868. Si vous équipez un AIR Traffic AT-1 ou un PowerFLARM Fusion, leur connectique GPS est différente : parlons-en avant de commander. Le PowerFLARM Flex intègre son antenne GNSS.
Dites-nous où est logé votre PowerFLARM et de quel modèle il s’agit : nous vérifions la connectique GPS de votre appareil, nous vous aidons à choisir l’emplacement de l’antenne en respectant les distances FLARM, et nous complétons si besoin l’installation avec des antennes FLARM et ADS-B déportées.
Questions fréquentes
La B275 convient-elle au PowerFLARM Fusion ?
Pas directement : le manuel FTD-077 indique que le Fusion utilise une prise GPS SMC, alors que la B275 est à fiche MCX, le connecteur du PowerFLARM Core.
Et à l’AIR Traffic AT-1 ?
Selon AIR Store, l’AIR Traffic est livré avec une antenne GPS intérieure à câble de 1,5 m, et l’antenne GPS proposée pour ce système, la B575, est à fiche QMA.
Où placer l’antenne ?
À plat, avec une vue dégagée sur le ciel, idéalement sur le dessus du tableau de bord (FTD-033), à au moins 30 cm (1 ft) des antennes FLARM (FTD-041).
Quelle longueur de câble est fournie ?
AIR Store annonce un câble de 1,5 m (4,9 ft) terminé par une fiche MCX.
