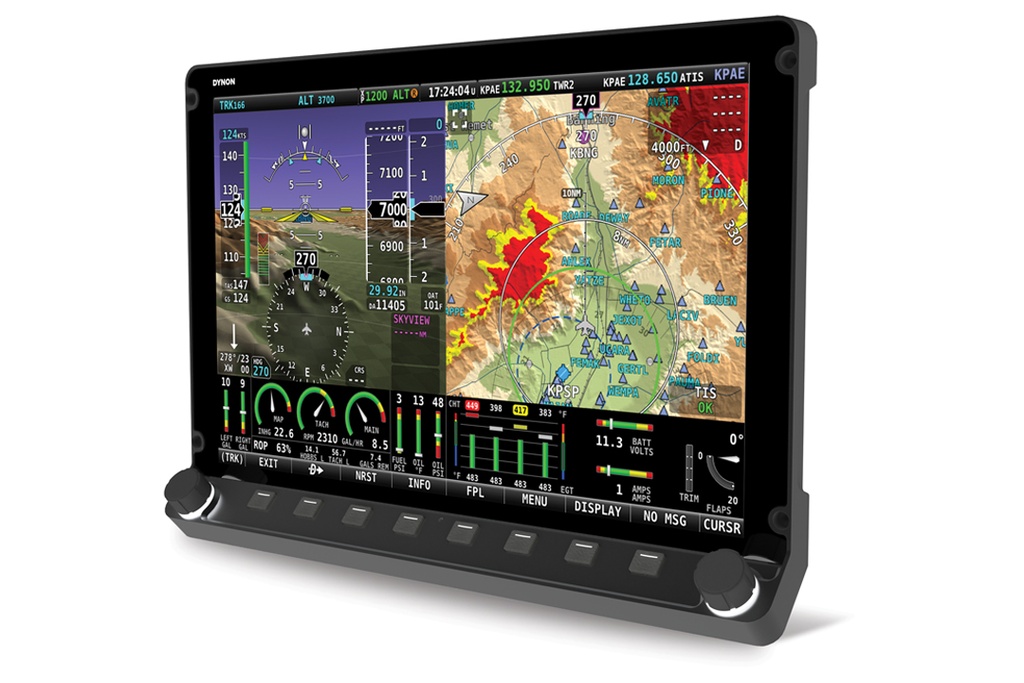

Dynon SV-HDX1200 Écran SkyView HDX 12" (afficheur seul)
Référence : DYN-104769-000
--> https://finesse-max.com/configurateur-dynon
Écran Dynon SkyView HDX de 12 pouces, le plus grand de la gamme, avec vision synthétique et cartographie incluses. Écran tactile et commandes physiques, compatible avec tous les modules SkyView, pour ULM et construction amateur.
Dynon SV-HDX1200 : le plus grand écran SkyView HDX, en 12 pouces
Le SV-HDX1200 est l’écran le plus grand de la gamme SkyView HDX : 12 pouces de diagonale pour afficher simultanément l’horizon et la vision synthétique, la carte mobile, les approches et les paramètres moteur avec un confort de lecture maximal. Il s’adresse aux tableaux de bord larges des avions de voyage de construction amateur, des quadriplaces et des ULM dont le tableau permet un grand format.
Comme les autres écrans HDX, il est livré avec la vision synthétique SV-SYNVIS-280 et la cartographie SV-MAP-270, sans faisceau. Il exploite exactement les mêmes modules SkyView que les écrans de 7 et 10 pouces, ce qui permet de l’associer à un second écran plus petit pour constituer un poste de pilotage redondant.
Commandes physiques et écran tactile
Dynon conserve sur la gamme HDX ce qui a fait le succès de SkyView : des boutons et des molettes physiques, associés à un écran tactile qui couvre toute la surface vitrée, sans cadre en saillie. Le panneau de commandes incliné et la large tablette sculptée permettent de caler la main pour une saisie précise même en air agité. Les molettes du SV-HDX1200 tournent et intègrent un poussoir ; boutons et molettes sont entièrement rétroéclairés pour le vol de nuit.
Côté affichage, l’écran HD offre une meilleure luminosité, une résolution plus élevée, des angles de vision plus larges et un traitement antireflet amélioré par rapport aux écrans SkyView précédents. Un capteur de luminosité intégré au cadre gère automatiquement le rétroéclairage, et la bande des paramètres moteur occupe le bas de l’écran pour un circuit visuel naturel.
Un écran au cœur du système SkyView HDX
Un système SkyView HDX peut compter jusqu’à trois écrans, en toute combinaison de tailles. Le SV-HDX1200 partage avec eux les modules du réseau SkyView Network : centrale SV-ADAHRS-200 et centrale secondaire SV-ADAHRS-201, module moteur SV-EMS-220, GPS SV-GPS-2020, transpondeur SV-XPNDR-263, radio et pilote automatique. Dynon cite en exemple une configuration à trois écrans avec PFD et carte sur l’écran principal et paramètres moteur sur un écran de 7 pouces.
Ses deux ports USB arrière reçoivent l’adaptateur Wi-Fi, l’adaptateur vidéo ou une rallonge USB de tableau. Dynon recommande une batterie de secours SV-BAT-320 par écran pour conserver au moins 60 minutes d’affichage en cas de panne électrique.
Installation au tableau de bord
Le SV-HDX1200 s’alimente de 10 à 30 V continu, protection de 5 A recommandée. Il est un peu plus profond que les autres écrans HDX (89,8 mm) : prévoyez en plus environ 76 mm pour le faisceau D37 et 25,4 mm d’espace libre pour la ventilation. Le kit de plateau universel SV-HDX1100/1200 facilite l’implantation de l’écran, de la batterie et des modules derrière le tableau.
Les valeurs ci-dessous proviennent du SkyView System Installation Guide de Dynon (document 101320-049, révision AX, juillet 2026), chapitre 2 et de la fiche produit Dynon.
| Caractéristique | Valeur |
|---|---|
| Référence Dynon | 104769-000 |
| Diagonale | 12 pouces |
| Licences incluses | Vision synthétique SV-SYNVIS-280, cartographie SV-MAP-270 |
| Livraison | Écran seul, sans faisceau SV-HARNESS-D37 |
| Alimentation | 10 à 30 V CC, protection 5 A recommandée |
| Consommation (luminosité maximale, sans modules) | 2,20 A sous 12 V ; 1,10 A sous 24 V |
| Dimensions | 279 × 212,5 × 89,8 mm (11,69 × 8,37 × 3,54 in) |
| Masse | 2,04 kg ± 0,09 (4,5 lb ± 0,2) |
| Température de fonctionnement | -30 à +60 °C (-22 à 140 °F) |
| Température de stockage | -40 à +70 °C (-40 à 158 °F) |
| Écrans par système | Jusqu’à 3 (SV-HDX800, SV-HDX1100, SV-HDX1200) |
| Ports USB | 2 à l’arrière |
Choisir et commander votre SV-HDX1200
Si la largeur du tableau est limitée, le SV-HDX1100 de 10 pouces reste le format le plus courant, et le SV-HDX800 de 7 pouces complète bien un grand écran. Chaque écran demande son faisceau SV-HARNESS-D37. Comme toute la gamme SkyView vendue pour l’expérimental, ce produit est destiné aux ULM, aux avions de construction amateur et aux LSA : Dynon précise que ces instruments ne sont pas prévus pour les aéronefs certifiés.
Distributeur officiel Dynon, Finesse Max vous accompagne dans le choix des écrans, des modules et des options ; le produit bénéficie de la garantie légale. L’installation sur ULM est possible dans notre atelier, sur devis. Étudions ensemble un tableau avec écran SkyView 12 pouces.
Questions fréquentes
Le SV-HDX1200 tient-il dans un tableau d’ULM ?
Tout dépend de la largeur et de la profondeur disponibles : il mesure 279 × 212,5 mm en façade et 89,8 mm de profondeur, plus le faisceau et l’espace de ventilation. Dynon publie les plans de découpe dans son guide d’installation.
Peut-on l’associer à un écran de 7 pouces ?
Oui, toutes les combinaisons de tailles HDX sont possibles, dans la limite de trois écrans par système.
Quelles fonctions sont incluses d’origine ?
La vision synthétique SV-SYNVIS-280 et la cartographie SV-MAP-270 sont livrées avec l’écran. Le PFD, la surveillance moteur et le GPS dépendent des modules raccordés.
Quelle est sa consommation ?
2,20 A sous 12 V et 1,10 A sous 24 V à luminosité maximale, hors modules, batterie et accessoires USB.
