Antenne GPS/WAAS/XM traversante GA 37
Référence : GMN-013-00245-00
La Garmin GA 37 réunit dans un seul boîtier une antenne GPS/WAAS active et une antenne de réception SiriusXM. Montée en traversant sur une empreinte ARINC 743, elle évite d’installer deux antennes distinctes lorsque l’avion exploite à la fois la navigation WAAS et la météo ou l’audio par satellite SiriusXM.

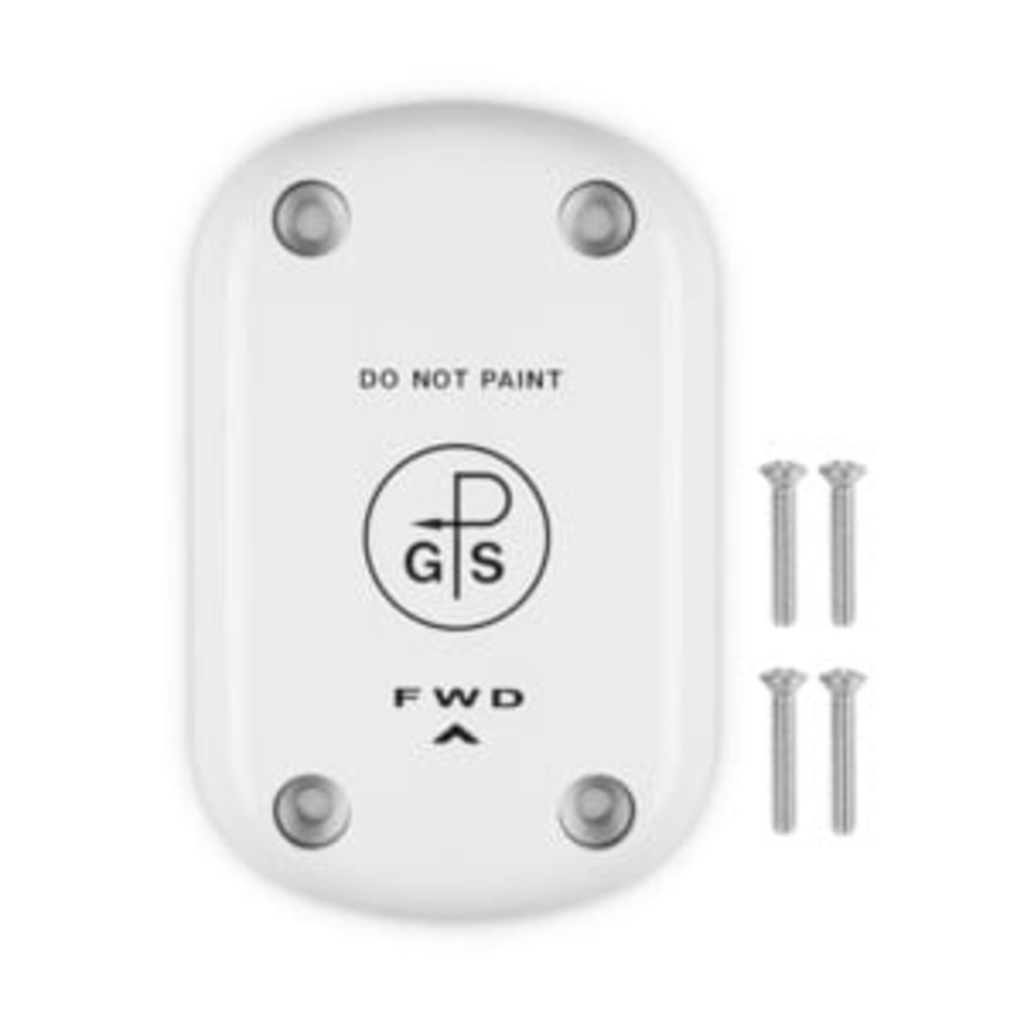

Antenne Garmin GA 37 : GPS/WAAS et SiriusXM sur une seule empreinte
Sur le dessus d’un fuselage, la place est comptée. Chaque antenne supplémentaire impose une découpe, un renfort, des distances à respecter avec ses voisines et un passage de câble. Quand un avion exploite à la fois un récepteur GPS/WAAS et un récepteur SiriusXM pour la météo ou l’audio, regrouper les deux fonctions sur une seule antenne simplifie nettement l’installation.
C’est la vocation de la GA 37 : une antenne combinée GPS/WAAS et SiriusXM, à montage traversant et à empreinte ARINC 743. Chaque élément dispose de sa propre sortie TNC, et le préamplificateur GPS est alimenté par le récepteur via le câble coaxial.
Deux fonctions, une seule installation
La partie GPS/WAAS alimente le navigateur ou la source de position, comme une antenne GPS classique. La partie SiriusXM capte le service satellite exploité par les récepteurs de données Garmin GDL 69 et GDL 69A, qui apportent la météo et, pour le GDL 69A, l’audio SiriusXM. Ce service est commercialisé en Amérique du Nord.
Point important prévu par Garmin : la distance minimale de 61 cm (2 ft) recommandée entre une antenne GPS et les autres antennes ne s’applique pas entre les éléments d’une antenne combinée, à condition que celle-ci soit autorisée TSO et testée selon les performances minimales de Garmin. La GA 37 permet donc de gagner une implantation complète.
Caractéristiques techniques
| Référence Garmin | 013-00245-00 (blanche) |
|---|---|
| Type | Antenne combinée GPS/WAAS active et SiriusXM |
| Empreinte | ARINC 743, montage traversant |
| Connecteurs | TNC (GPS) et TNC (SiriusXM) |
| Masse | 0,23 kg (0,50 lb) |
| Fixation | 4 vis inox 10-32 |
| Couple de serrage | 2,3 à 2,8 N·m (20 à 25 in-lb) |
| Coloris référencés par Garmin | Blanc (013-00245-00), noir (-01), vert olive (-02) |
Règles d’implantation propres à SiriusXM
Une antenne combinée doit respecter à la fois les règles GPS et les règles SiriusXM. Pour la partie satellite, Garmin recommande un montage sur le dessus de l’avion, avec une vue du ciel dégagée en vol horizontal. Les distances bord à bord préconisées sont d’au moins 3,2 cm (1,25 in) avec une antenne passive, 12,7 cm (5 in) avec une antenne VHF active ou un radioaltimètre actif, et 30,5 cm (12 in) avec les antennes d’émission UHF ou hyperfréquences (transpondeur, DME, TCAS actif, UAT, SATCOM).
Garmin conseille aussi de rester à environ 90 cm (3 ft) des réchauffeurs, allumages et actionneurs, et à environ 1,5 m (5 ft) des lampes fluorescentes, ballasts, climatiseurs, soufflantes, feux à éclats et alimentations. Pour la partie GPS, les règles habituelles s’appliquent : antenne à plat en croisière, éloignée de l’empennage et des antennes VHF COM, à au moins 7,6 cm (3 in) du pare-brise.
Pose et renfort
La GA 37 partage la pose de la GA 36 : renfort indispensable, Garmin proposant un renfort dédié aux deux antennes ; joint torique, quatre vis 10-32 serrées uniformément à 2,3–2,8 N·m, puis cordon de mastic de qualité électrique, sans RTV de bâtiment ni mastic à l’acide acétique.
Si vous n’avez pas besoin de SiriusXM, la GA 36 suffit sur la même empreinte ; si seule la réception SiriusXM manque à votre installation, l’antenne GA 55A la fournit seule, au même format ARINC 743.
Préparer votre installation
Revendeur agréé Garmin, Finesse Max vérifie avec vous la compatibilité de l’antenne avec votre navigateur et votre récepteur SiriusXM, et prépare l’ensemble des références nécessaires.
Vous voulez regrouper GPS et SiriusXM sur une seule antenne ? Indiquez-nous votre avionique via notre formulaire : nous vous proposons la configuration adaptée.
Questions fréquentes
La GA 37 remplace-t-elle deux antennes ?
Oui. Elle combine une antenne GPS/WAAS et une antenne SiriusXM dans un seul boîtier, avec deux sorties TNC distinctes.
Faut-il respecter 61 cm entre les éléments GPS et SiriusXM ?
Non. Selon Garmin, cette distance ne s’applique pas entre les éléments d’une antenne combinée autorisée TSO et testée selon ses performances minimales. Elle s’applique en revanche vis-à-vis des autres antennes de l’avion.
Avec quels récepteurs SiriusXM l’utiliser ?
Les récepteurs de données Garmin GDL 69 et GDL 69A exploitent le service SiriusXM, commercialisé en Amérique du Nord. La compatibilité se vérifie dans la documentation d’installation de chaque récepteur.
