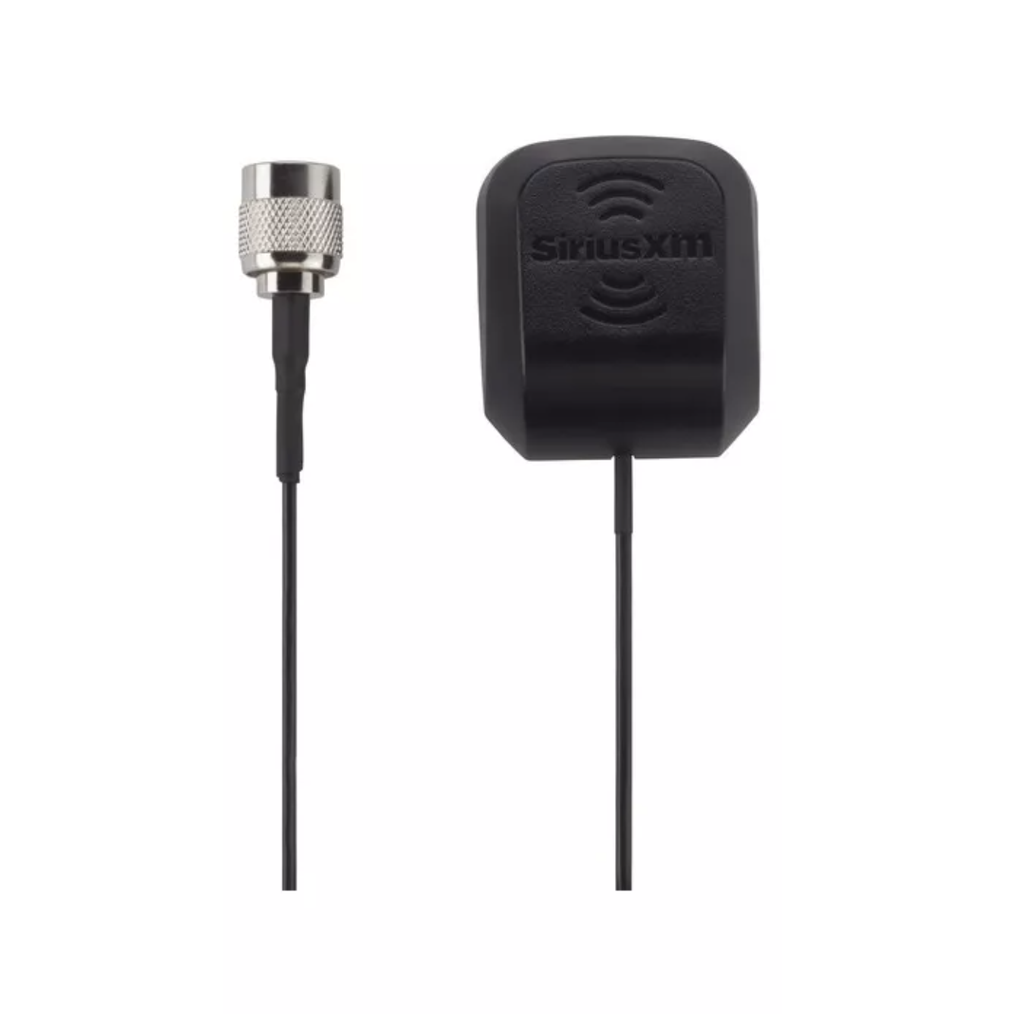

Garmin GA 24 TNC : l’antenne SiriusXM de cabine des récepteurs GDL 51R et GDL 52R

Le Garmin GA 24 TNC (référence 010-12498-50) est la version à connecteur TNC de l’antenne SiriusXM GA 24. Garmin la réserve aux récepteurs déportés GDL 51R et GDL 52R, les deux appareils cités comme compatibles sur sa page produit, et la classe parmi les antennes à monter dans la cabine, sur embase à bride, aimantée ou à ventouse (manuel d’installation GDL 50(R)/51(R)/52(R), 190-02087-10, révision 3).

Le service SiriusXM n’est disponible qu’en Amérique du Nord. Selon SiriusXM, le service couvre les États-Unis continentaux et leurs zones côtières ainsi que le sud du Canada, sans l’Alaska ni Hawaï. En France et dans le reste de l’Europe, il n’y a aucun signal SiriusXM à recevoir, quelle que soit l’antenne : le GA 24 TNC ne sert qu’aux appareils qui volent en Amérique du Nord.

Pourquoi une antenne extérieure sur un GDL 51R ou un GDL 52R

Contrairement aux GDL 5X portables, les versions déportées GDL 5XR n’ont pas d’antennes intégrées : Garmin précise qu’elles nécessitent des antennes et une alimentation extérieures. Sur un GDL 51R ou un GDL 52R, la réception SiriusXM passe donc par une antenne raccordée au connecteur TNC prévu à cet effet.

Le GDL 5XR transmet ensuite ses données à un écran compatible : les schémas Garmin montrent par exemple son raccordement à un écran G3X Touch GDU 4XX ou à un aera 760, dont le guide pilote (190-02674-00, révision D) reprend la même consigne de placement des antennes SiriusXM.

Sur l’auvent ou sur le fuselage

Garmin distingue deux familles d’antennes SiriusXM pour les GDL 5XR. Les antennes de cabine, GA 24 TNC et GA 26XM, se placent sur l’auvent de la planche de bord ; les antennes de fuselage GA 55, GA 55A et GA 57X se montent sur le dessus de l’appareil (manuel G3X 190-01115-01, révision AZ, et guide pilote aera 760). Le manuel G3X note que l’auvent est une bonne option pour une antenne XM, même si ce n’est pas, en général, le meilleur emplacement pour une antenne GPS.

Le GA 24 TNC évite ainsi le perçage du fuselage, au prix d’une réception qui dépend de ce que l’antenne voit du ciel à travers la verrière.

Câble et gain : ne pas modifier l’antenne

Le manuel 190-02087-10 précise que, pour certaines antennes comme le GA 24 TNC, le gain est spécifié à la sortie du connecteur, et qu’une atténuation supplémentaire est nécessaire si l’on modifie le câblage de ces antennes. Il fixe par ailleurs les exigences d’antenne SiriusXM des GDL 51R et 52R : 2 332,5 à 2 345 MHz, gain typique de 24 dB, facteur de bruit inférieur à 1,2 dB, 50 Ω, alimentation de 3,6 à 5,5 V CC sous 150 mA au plus, fournie par le récepteur.

Pour chaque dB de gain au-delà de 24 dB, Garmin demande d’ajouter 1 dB d’atténuation dans le câble d’antenne. Ces valeurs sont des exigences du récepteur, pas une fiche technique du GA 24 TNC : la page Garmin de cette version ne publie ni longueur de câble ni dimensions.

Caractéristiques

Données Garmin (page produit 010-12498-50 ; GDL 50(R)/51(R)/52(R) Installation Manual, 190-02087-10, révision 3) et SiriusXM :

Choisir et commander votre GA 24 TNC

Le GA 24 TNC accompagne un GDL 51R ou un GDL 52R. Pour un GDL 51 ou 52 portable, la bonne version est le GA 24 MCX. Si vous préférez une antenne fixée sur le fuselage, voyez l’antenne XM GA 55, l’antenne GPS et XM GA 57X ou l’antenne GPS/WAAS et XM GA 37.

Finesse Max est revendeur agréé Garmin : le produit est neuf, d’origine Garmin, et bénéficie de la garantie légale. Sur un ULM, notre atelier peut réaliser l’installation. Sur un aéronef certifié, elle relève d’un atelier habilité, selon une installation approuvée conformément à la réglementation. Précisez-nous votre récepteur GDL 5XR et l’emplacement prévu pour l’antenne : nous confirmons la compatibilité, la place disponible sur l’auvent et l’utilité de SiriusXM selon vos zones de vol.

Questions fréquentes

Le GA 24 TNC permet-il de recevoir SiriusXM en Europe ?

Non. Selon SiriusXM, le service couvre les États-Unis continentaux et leurs zones côtières ainsi que le sud du Canada, sans l’Alaska ni Hawaï.

Le GA 24 TNC convient-il à un GDL 52 portable ?

Non. Garmin le réserve aux GDL 51R et 52R ; le GDL 52 portable utilise le GA 24 MCX (010-12498-40).

Un GDL 52R peut-il recevoir SiriusXM sans antenne extérieure ?

Non. Les GDL 5XR n’ont pas d’antennes intégrées et nécessitent des antennes extérieures (manuel Garmin 190-02087-10).

Peut-on raccourcir ou rallonger son câble ?

Garmin indique que le gain du GA 24 TNC est spécifié à la sortie du connecteur et qu’une modification du câblage impose d’ajouter de l’atténuation : mieux vaut ne pas le modifier.
