Kit connecteur Garmin pour interface moteur GEA 24 et GEA 24B (011-02886-00)
Le GEA 24 et le GEA 24B sont les interfaces moteur des systèmes G3X et G3X Touch : ils alimentent et lisent les capteurs moteur et cellule, puis partagent leurs mesures avec les écrans. Le manuel d’installation G3X/G3X Touch (190-01115-01, révision AZ) précise que leur kit connecteur, référence 011-02886-00, est nécessaire à l’installation et n’est pas fourni avec l’unité.

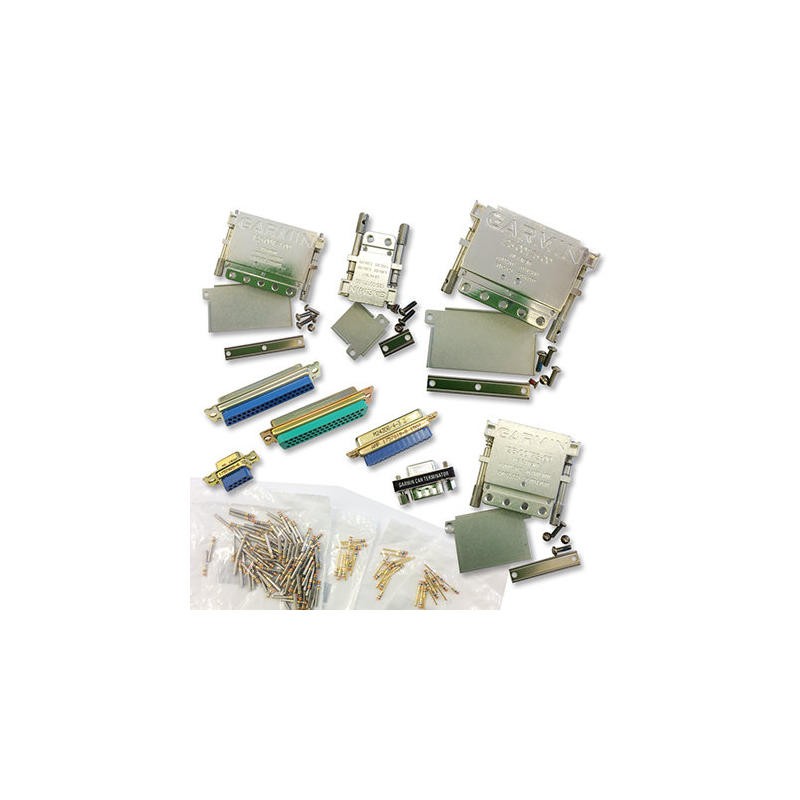

Le kit réunit les quatre fiches D-Sub du module, leurs capots et la visserie, un kit de terminaison CAN et les contacts à sertir. Le faisceau, lui, est réalisé par l’installateur pour chaque avion.
Le contenu détaillé
Le tableau 7-2 du manuel liste quatre capots avec visserie à vis de blocage (9/15, 25/44, 37/62 et 50/78 points), un kit de terminaison CAN (011-02887-00), une fiche mâle D-Sub de 25 points et trois fiches femelles D-Sub de 9, 37 et 50 points, toutes à contacts à sertir, ainsi que 100 contacts femelles et 30 contacts mâles militaires à sertir de calibre 20.
Le kit de terminaison CAN sert lorsque le GEA 24 se trouve en extrémité du bus CAN du G3X. Avec un Rotax 912 iS, 915 iS ou 916 iS raccordé en double liaison CAN au FADEC, Garmin demande en outre des résistances de terminaison de 120 Ω au connecteur du GEA 24B pour les deux bus.
Caractéristiques
Données Garmin (manuel d’installation G3X/G3X Touch (190-01115-01, révision AZ), tableau 7-2) :
| Caractéristique | Kit connecteur 011-02886-00 |
|---|---|
| Référence | 011-02886-00 |
| Capots avec visserie | 9/15, 25/44, 37/62 et 50/78 points (011-01855-00, -02, -03, -04) |
| Terminaison CAN | Kit 011-02887-00 |
| Fiches | D-Sub mâle 25 points ; D-Sub femelles 9, 37 et 50 points |
| Contacts | 100 femelles et 30 mâles, militaires à sertir, calibre 20 |
| Compatible | GEA 24 et GEA 24B |
Choisir et commander votre kit connecteur GEA 24
Le kit accompagne l’interface GEA 24B ou sa version PMA ; côté capteurs, voyez les kits capteurs G3X 4 cylindres, 6 cylindres et Rotax 912. Revendeur agréé Garmin, Finesse Max vous accompagne dans le choix de la bonne référence. Sur un ULM, notre atelier peut réaliser l’installation ; sur un aéronef certifié, elle relève d’un atelier habilité, selon une installation approuvée conformément à la réglementation.
Câblage d’un GEA 24B : faites-nous la liste de vos capteurs : nous vérifions que le kit connecteur et les capteurs prévus couvrent votre installation. Nos produits Garmin bénéficient de la garantie légale de conformité.
Questions fréquentes
Le kit est-il fourni avec le GEA 24B ?
Non. Le manuel G3X précise que le kit connecteur 011-02886-00 est requis et se commande séparément.
Convient-il au GEA 24 comme au GEA 24B ?
Oui. Le manuel donne le même kit connecteur pour les deux modules, identiques en forme et en encombrement.
À quoi sert le kit de terminaison CAN ?
À terminer le bus CAN lorsque le module se trouve à l’une de ses extrémités.
