Garmin Capteur de température du carburateur - RTD UMA 1B10R, 1/4-28
Référence : GMN-494-70005-00
Sonde de température carburateur Garmin 494-70005-00 (UMA 1B10R), sonde à résistance de platine à filetage 1/4-28. Elle surveille le risque de givrage sur les Lycoming et Continental à carburateur équipés d’un G3X.

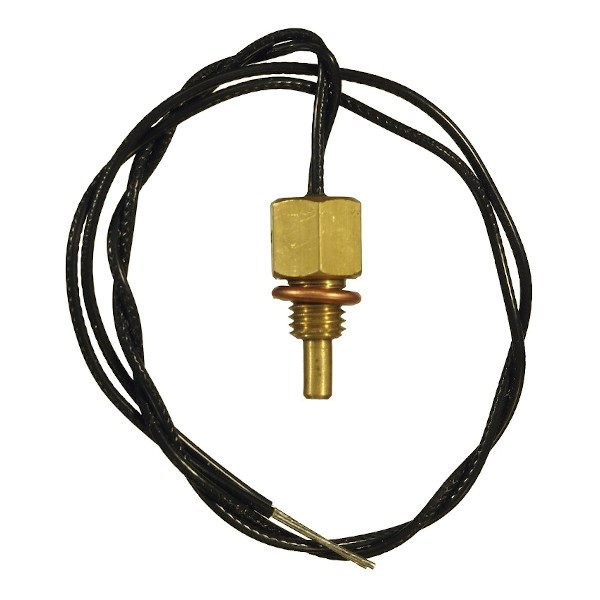

Sonde de température carburateur Garmin 494-70005-00 (UMA 1B10R), filetage 1/4-28
Le givrage du carburateur se surveille par la température de l’air dans le carburateur. La référence Garmin 494-70005-00 désigne la sonde UMA 1B10R, une sonde à résistance de platine (RTD) à filetage 1/4-28, que la documentation revendeur de Garmin appelle « Carb Temp, RTD, 1/4-28 ».
Le manuel d’installation G3X/G3X Touch (190-01115-01, révision AZ) la présente comme applicable à tous les moteurs Lycoming et Continental à carburateur qui acceptent une sonde à filetage 1/4-28. Elle se raccorde à l’interface moteur GEA 24 ou GEA 24B d’un G3X, ou à une GSU 73.
Installation dans le carburateur
Le manuel décrit la pose : retirer le bouchon en laiton fileté 1/4-28 sur le côté du carburateur, appliquer une très petite quantité de lubrifiant sur les filets de la sonde, la visser, puis raccorder le connecteur fourni aux entrées prévues de l’interface moteur, avec un arrêt de traction dans le compartiment moteur. Sur de nombreux carburateurs anciens, ce bouchon n’existe pas : il faut alors consulter le motoriste ou le constructeur du carburateur pour percer et tarauder le bouchon de plomb voisin du papillon.
Le manuel précise un point important : seules les sondes UMA portant la désignation « R » sont compatibles avec l’entrée température carburateur du G3X.
Caractéristiques
Données Garmin (manuel d’installation G3X/G3X Touch (190-01115-01, révision AZ) ; documentation revendeur Garmin) :
| Caractéristique | Sonde 494-70005-00 |
|---|---|
| Référence Garmin | 494-70005-00 |
| Type | Sonde à résistance de platine (RTD), UMA 1B10R |
| Mesure | Température d’air du carburateur |
| Filetage | 1/4-28 |
| Moteurs | Lycoming et Continental à carburateur, filetage 1/4-28 |
| Interface | GEA 24, GEA 24B ou GSU 73 |
Choisir et commander votre sonde de température carburateur
La sonde complète l’équipement moteur d’un G3X : voyez l’interface GEA 24B, les kits capteurs G3X 4 cylindres et 6 cylindres, ou la sonde de température d’huile UMA. Revendeur agréé Garmin, Finesse Max vous accompagne dans le choix de la bonne référence. Sur un ULM, notre atelier peut réaliser l’installation ; sur un aéronef certifié, elle relève d’un atelier habilité, selon une installation approuvée conformément à la réglementation.
Votre carburateur a-t-il son bouchon 1/4-28 ? Envoyez-nous une photo : nous vérifions la compatibilité de la sonde UMA 1B10R avec votre carburateur avant commande. Nos produits Garmin bénéficient de la garantie légale de conformité.
Questions fréquentes
Quel filetage faut-il sur le carburateur ?
Un orifice 1/4-28, généralement fermé par un bouchon en laiton sur le côté du carburateur.
Une autre sonde UMA convient-elle ?
Le manuel G3X indique que les sondes UMA sans la désignation « R » ne sont pas compatibles.
Mon carburateur n’a pas de bouchon : que faire ?
Le manuel renvoie au motoriste ou au constructeur du carburateur pour percer et tarauder le bouchon de plomb voisin du papillon.
