Garmin 010-12444-10 : l’antenne GPS d’auvent à connecteur BNC

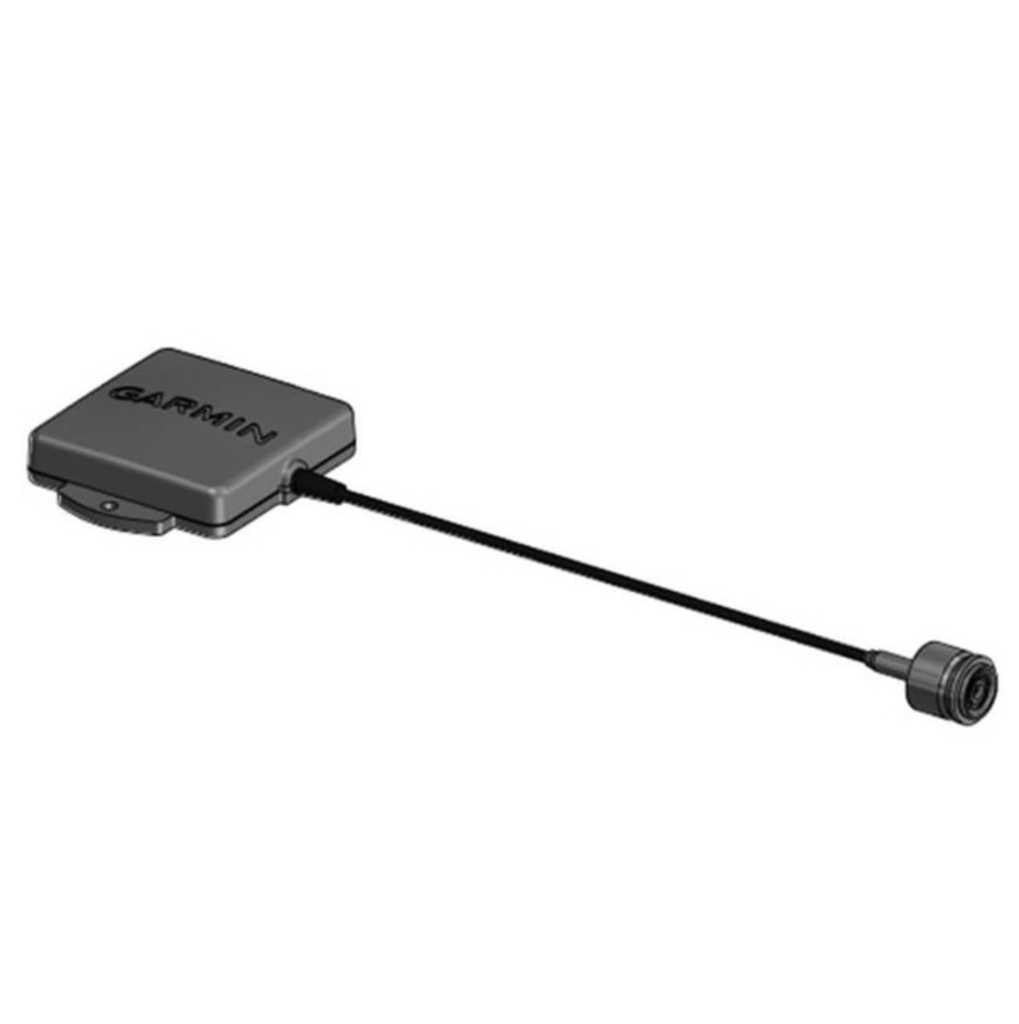

Cette antenne GPS Garmin, référence de commande 010-12444-10 (numéro de pièce 011-04036-10), se pose sur l’auvent de la planche de bord (glareshield) et se termine par un connecteur BNC. Garmin la décrit dans le manuel d’installation du G5 certifié (190-01112-10, révision 32, juin 2026) comme l’antenne qui alimente le récepteur GPS interne de l’instrument ; elle sert aussi au GI 275 et aux écrans du G3X Touch certifié.
Elle existe en version à connecteur TNC (010-12444-00), que Garmin approuve à condition d’ajouter l’adaptateur TNC/BNC 330-01754-00. La version BNC présentée ici se raccorde directement, sans adaptateur.
Avec le G5 certifié
Le manuel 190-01112-10 est clair : un signal GPS est obligatoire. Le G5 peut le recevoir de cette antenne, d’un navigateur GPS listé ou d’un transpondeur GTX 3x5 équipé du GPS, et peut utiliser l’antenne et un navigateur en RS-232 en même temps. Si le G5 principal est installé en ADI, en HSI ou en DG sans être relié à une source GPS WAAS, il doit être connecté à cette antenne. Dans une installation à deux G5, c’est le G5 attitude qui reçoit l’antenne.
L’AML STC du G5 approuve l’installation et l’interface de cette antenne BNC. Le récepteur GPS interne du G5 doit être activé lorsque l’antenne est raccordée, et désactivé si le GPS vient uniquement d’un navigateur ou d’un GTX 3x5.
Avec le GI 275 et le G3X Touch certifié
Le GI 275 possède un GPS VFR interne, utilisable comme source principale en VFR ou comme secours, mais non approuvé comme source de navigation IFR. Son antenne s’installe sur l’auvent et se raccorde en BNC ; une seule antenne suffit pour tous les GI 275 du système, l’instrument qui y est relié transmettant les données aux autres (manuel de maintenance GI 275, 190-02246-11, révision 11).
Dans le manuel de maintenance du G3X Touch certifié (190-02472-02, révision 10), l’antenne 011-04036-10 alimente le récepteur GPS interne des écrans GDU, qui transmettent aussi ces données au GSU 25D pour améliorer l’AHRS. Une antenne doit être reliée au PFD ou au MFD autonome ; une seconde, reliée au MFD, est facultative. C’est la seule antenne dont ce STC approuve l’installation ; les autres sont approuvées pour l’interface seulement.
Pose sur l’auvent
Garmin demande un emplacement sur le dessus de l’auvent existant, avec une bonne vue du ciel à travers le pare-brise, sans gêner la vision du pilote malgré le profil bas de l’antenne, et aussi horizontal que le permet la forme de l’auvent. La fixation se fait par vis ou par bande auto-agrippante de type A-A-55126, sur une structure d’au moins 1,02 mm (0,040 in) d’épaisseur.
L’antenne mesure 73,2 × 15,2 × 56,4 mm (2,88 × 0,60 × 2,22 in) et pèse 0,09 kg (0,20 lb). Elle est livrée avec un câble de 2,44 m (8 ft) déjà monté, que Garmin interdit de raccourcir : la longueur en trop se love et s’attache.
Caractéristiques
Données Garmin (G5 Part 23 AML STC Installation Manual, 190-01112-10, révision 32 ; G3X Touch Part 23 AML STC Maintenance Manual, 190-02472-02, révision 10) :
| Caractéristique | 010-12444-10 |
|---|---|
| Référence de commande / référence Garmin | 010-12444-10 / 011-04036-10 |
| Fonction | Antenne GPS à poser sur l’auvent (glareshield) |
| Connecteur | BNC |
| Dimensions (l × h × p) | 73,2 × 15,2 × 56,4 mm (2,88 × 0,60 × 2,22 in) |
| Masse | 0,09 kg (0,20 lb) |
| Câble | 2,44 m (8 ft), monté d’usine, à ne pas raccourcir |
| Fixation | Vis ou bande auto-agrippante A-A-55126 |
| Structure support | Épaisseur minimale 1,02 mm (0,040 in) |
| Instruments associés | G5 certifié, GI 275, écrans G3X Touch certifié |
| Version TNC | 010-12444-00 (011-04036-00), avec adaptateur 330-01754-00 |
Choisir et commander votre antenne GPS d’auvent BNC
Cette antenne accompagne un G5 certifié, un GI 275 ou les écrans d’un G3X Touch certifié. Si votre installation prévoit la version à connecteur TNC, voyez l’antenne GPS Garmin TNC 010-12444-00. Pour une antenne GPS de fuselage, voyez l’antenne GPS GA 56 ou, pour un navigateur IFR, l’antenne GPS/WAAS GA 35.
Finesse Max est revendeur agréé Garmin : le produit est neuf, d’origine Garmin, et bénéficie de la garantie légale. Sur un ULM, notre atelier peut réaliser l’installation. Sur un aéronef certifié, elle relève d’un atelier habilité, selon une installation approuvée conformément à la réglementation. Précisez-nous l’instrument à raccorder et la source GPS déjà présente à bord : nous vérifions s’il vous faut cette antenne, la version BNC ou TNC, et la place disponible sur l’auvent.
Questions fréquentes
Le G5 a-t-il besoin de cette antenne ?
Un signal GPS est obligatoire. Il peut venir de cette antenne, d’un navigateur GPS listé ou d’un GTX 3x5 équipé du GPS ; sans source GPS WAAS, un G5 installé en ADI, HSI ou DG doit être relié à l’antenne (manuel Garmin 190-01112-10).
Peut-on raccourcir le câble ?
Non. Garmin interdit de raccourcir le câble de 2,44 m (8 ft) monté d’usine ; la longueur en trop se love et s’attache.
Quelle différence avec la référence 010-12444-00 ?
Le connecteur : BNC ici, TNC sur la 010-12444-00, qui nécessite l’adaptateur TNC/BNC 330-01754-00 pour se raccorder au G5 ou aux écrans G3X Touch.
Combien d’antennes pour plusieurs GI 275 ?
Une seule : le GI 275 relié à l’antenne transmet les données GPS aux autres (manuel Garmin 190-02246-11).
