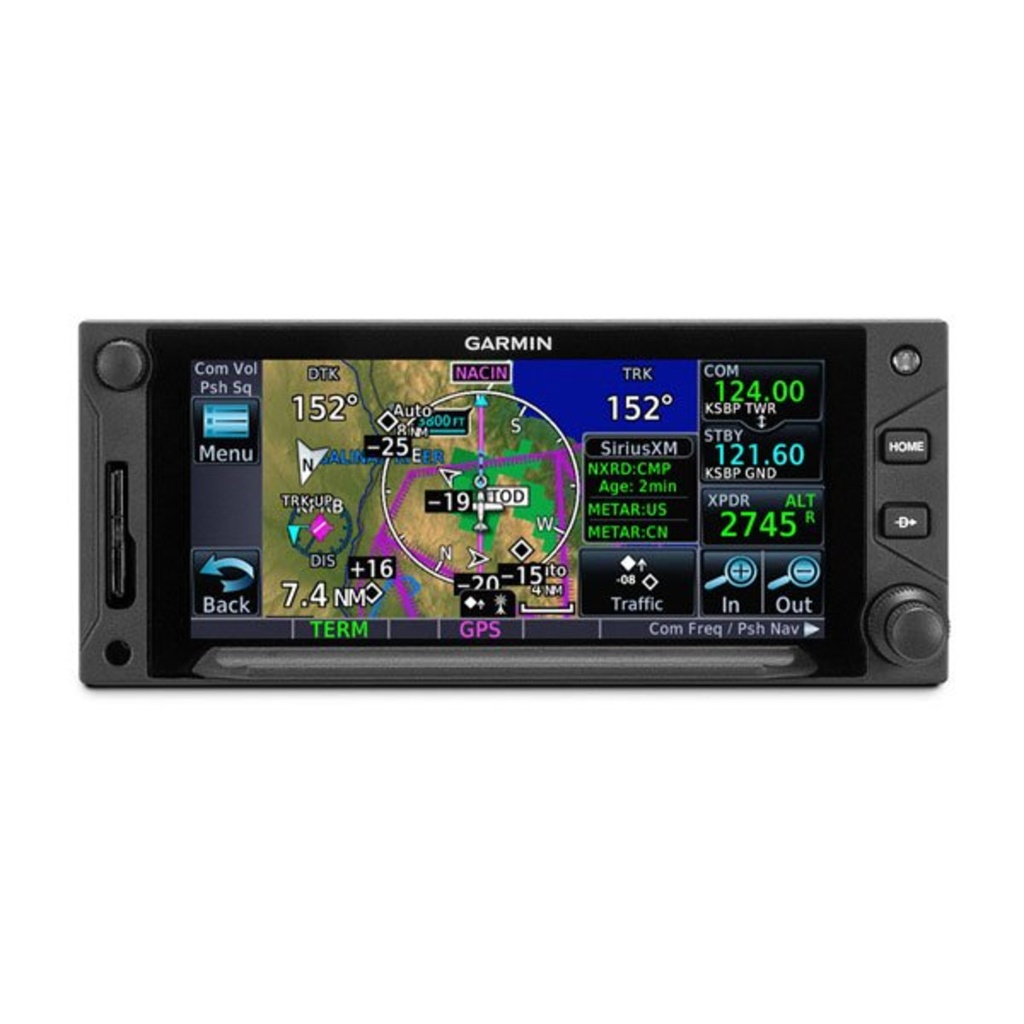

GTN 650Xi gris avec rack, plaque arrière, kit connecteur, module de config. et kit info
Référence : GMN-010-01999-35
Navigateur GPS/NAV/COM Garmin GTN 650Xi à façade grise, référence 010-01999-35 : écran tactile 4,9 in, radio COM 8,33/25 kHz, radio NAV VOR/ILS, Smart Glide, TSO-C146c. Livré avec rack, plaque arrière, kit connecteur, module de configuration et kit d’information.
Navigateur Garmin GTN 650Xi gris GPS/NAV/COM avec kit d’installation (010-01999-35)
Le GTN 650Xi est le navigateur le plus complet de la série 650Xi : GPS/MFD, radio COM et radio NAV, sous un écran tactile de 12,4 cm (4,9 in). La référence 010-01999-35 en est la version à façade grise, livrée avec rack, plaque arrière, kit connecteur, module de configuration et kit d’information produit. Comme toute la gamme, il est certifié selon la TSO-C146c, classe Gamma 3.
La version noire équivalente est le GTN 650Xi 010-01999-05. Pour une mise à niveau depuis un GTN 650 gris d’origine, Garmin propose l’unité seule grise 010-01999-37.
Toute la gamme GTN Xi en un coup d’œil
Le guide du pilote GTN Xi (190-02327-03, révision H) présente deux séries de navigateurs encastrés, qui se distinguent avant tout par la taille de l’écran tactile : 12,4 cm (4,9 in) pour la série GTN 650Xi, 17,5 cm (6,9 in) pour la série GTN 750Xi. Son tableau comparatif résume les fonctions de chaque modèle :
| GTN 625Xi | GPS/MFD |
|---|---|
| GTN 635Xi | GPS/MFD et radio COM |
| GTN 650Xi | GPS/MFD, radio COM et radio NAV |
| GTN 725Xi | GPS/MFD, affichage des cartes, commande du radar météo, tableau audio déporté |
| GTN 750Xi | GPS/MFD, COM, NAV, affichage des cartes, commande du radar météo, tableau audio déporté |
Des fonctions communes à toute la gamme
Selon le guide du pilote, tous les GTN Xi partagent un large socle de fonctions : carte mobile, plan de vol et planification graphique, voies aériennes, départs, arrivées et approches, descente VNAV, CDI, points de cheminement et aéroports les plus proches, SafeTaxi, check-lists. D’autres fonctions dépendent des équipements interfacés ou d’une activation : mises à jour automatiques des bases, moniteur de CO, météo par liaison de données, téléphone et SMS Iridium, commande déportée du transpondeur, musique SiriusXM, Smart Glide, Stormscope, TAWS/HTAWS, commande vocale Telligence et trafic. L’accès Database Concierge requiert une connexion Wi-Fi via un Flight Stream 510.
Le guide liste aussi les équipements que le GTN Xi sait commander ou afficher, parmi lesquels les instruments G5 et GI 275, les systèmes G500/G600 TXi, le détecteur de monoxyde de carbone GCO 14, les récepteurs SiriusXM GDL 69/69A, les transceivers ADS-B GDL 88 et GTX 345, les tableaux audio GMA 35 et GMA 350, le GMX 200, l’émetteur-récepteur Iridium GSR 56 et les transpondeurs GTX. Pour s’entraîner au sol, Garmin propose une clé USB de simulation PC GTN/TXi.
La radio COM
La radio COM couvre la bande aviation de 118,000 à 136,975 MHz et accepte les espacements de canaux de 8,33 kHz et 25 kHz. Le réglage par défaut est de 25 kHz : Garmin recommande de passer en 8,33 kHz dans les régions où cet espacement est en vigueur, comme en Europe, pour ne perdre aucune des fréquences mémorisées ou récemment utilisées.
Garmin propose en outre une activation COM 16 W pour ses navigateurs GTN.
La radio NAV et les approches ILS
La radio NAV reçoit les fréquences VOR, localizer et glide. Lors d’une approche ILS, lorsque l’approche est activée et que la bonne fréquence ILS est active dans la fenêtre VLOC, le GTN bascule automatiquement la sortie CDI externe du GPS vers VLOC à l’interception de l’axe final.
Garmin rappelle qu’en approche ILS, VOR, NDB ou localizer, le moyen radio approprié reste la référence de guidage principale : la carte du GTN n’est alors qu’une aide à la conscience de la situation.
Smart Glide, l’assistant en cas de panne moteur
Avec le logiciel GTN Xi v20.20 ou ultérieur et un PFD ou un ADI Garmin, comme le GI 275, Smart Glide assiste le pilote après une panne moteur, en le guidant vers un terrain à portée de plané. Il s’active par un interrupteur dédié lorsque l’avion en est équipé, ou dans toutes les installations par un appui de 2 secondes sur la touche Direct To, ou depuis la page Emergency. Associé à un pilote automatique GFC 500 ou GFC 600, il engage automatiquement les servos et les modes vitesse, ailes horizontales et directeur de vol GPS.
Garmin insiste sur ses limites : Smart Glide n’est pas un système d’atterrissage autonome, il n’assure ni l’évitement météo ni le guidage vertical, et il revient au pilote de naviguer, de gérer vitesse et altitude, de choisir le terrain et de poser l’avion. Il émet des alertes visuelles et sonores « Maneuver and Land » pour indiquer le dernier moment où reprendre la main.
Bases de données et carte SD
Les bases de données se chargent par la fente SD de la face avant, sur une carte FAT32 de 8 à 32 Go, appareil éteint et au sol ; une fois copiées dans la mémoire interne, la carte n’est plus nécessaire. Avec un Flight Stream 510, elles peuvent aussi être transférées sans fil depuis Garmin Pilot.
Voir notre fiche carte SD de bases de données GTN Xi 010-02044-X0.
Ce que comprend la référence
Le catalogue Garmin associe au système GTN 650Xi la carte SD de bases de données 010-02044-X0, dont les versions pour GTN 6xx Xi comprennent navigation, relief, obstacles et SafeTaxi, et l’antenne GPS/WAAS GA 35, toutes deux proposées séparément. Le kit connecteur GTN 650 existe aussi en pièce détachée.
Le kit d’information produit, que Garmin destine au client final, contient le guide du pilote, un chiffon de nettoyage, des accès aux formations et cours en ligne et un certificat de mise à jour de base de données offerte, le tout dans une pochette Garmin.
Caractéristiques
| Référence Garmin | 010-01999-35 |
|---|---|
| Désignation Garmin | GTN 650Xi Gray receiver w/rack, backplate, conn kit, config module and product information kit |
| Fonctions | GPS/MFD, radio COM et radio NAV |
| Écran | 12,4 cm (4,9 in), tactile |
| Teinte | Grise |
| Certification | TSO-C146c, classe Gamma 3 |
| Fourni | Rack, plaque arrière, kit connecteur, module de configuration, kit d’information produit |
| À prévoir | Carte SD 010-02044-X0, antenne GA 35 |
| Documentation | Guide du pilote GTN Xi, 190-02327-03 Rév. H |
Un projet GTN Xi avec Finesse Max
Revendeur agréé Garmin, Finesse Max vous accompagne dans le choix du navigateur, de ses bases de données, de son antenne et de ses options. Sur avion certifié comme sur hélicoptère, l’installation est réalisée par un atelier habilité selon les données Garmin. Nos produits Garmin bénéficient de la garantie légale de conformité.
Vous préparez un tableau de bord gris homogène ? Envoyez-nous la liste de vos équipements, nous vérifions l’intégration du GTN 650Xi.
Questions fréquentes
Quelle différence avec le GTN 650Xi 010-01999-05 ?
La teinte de la façade : 010-01999-35 est grise, 010-01999-05 noire. Les fonctions et le contenu de livraison sont identiques selon la désignation Garmin.
La carte SD est-elle fournie ?
Non. Garmin la liste à part, sous la référence 010-02044-X0, déclinée par région de couverture.
Le GTN 650Xi affiche-t-il les cartes d’approche ?
Non. Selon le guide du pilote, l’affichage des cartes de procédures est réservé à la série GTN 750Xi.
