Kit ADS-B Garmin GTX 3000 / GDL 88 compatible TCAS II (K10-00265-00)
Ce kit fournit une solution ADS-B Out et In pour avion équipé de TCAS II : deux transpondeurs GTX 3000, un GDL 88 WAAS comme source de position, un Flight Stream 110 et une antenne GA 36, avec les modules de configuration, kits connecteurs et racks des transpondeurs. Garmin le classe dans sa rubrique « kits ADS-B pour avions équipés de TCAS II ».
Une variante remplace le GDL 88 par un capteur GPS 3000 : voir le kit ADS-B Part 25 GTX 3000/GPS 3000 (K10-00265-50).
Contenu du kit selon Garmin
| GTX 3000 | 010-00736-00, quantité 2 |
|---|---|
| Module de configuration avec EEPROM | 011-00979-20, quantité 2 |
| Kit connecteur GTX 3000 | 011-02019-00, quantité 2 |
| Rack GTX 3000 | 011-02515-00, quantité 2 |
| GDL 88 WAAS | 010-00860-30, quantité 1 |
| Flight Stream 110 | 010-01194-00, quantité 1 |
| Antenne WAAS GA 36 | 013-00244-00, quantité 1 |
Le GTX 3000 et ses partenaires

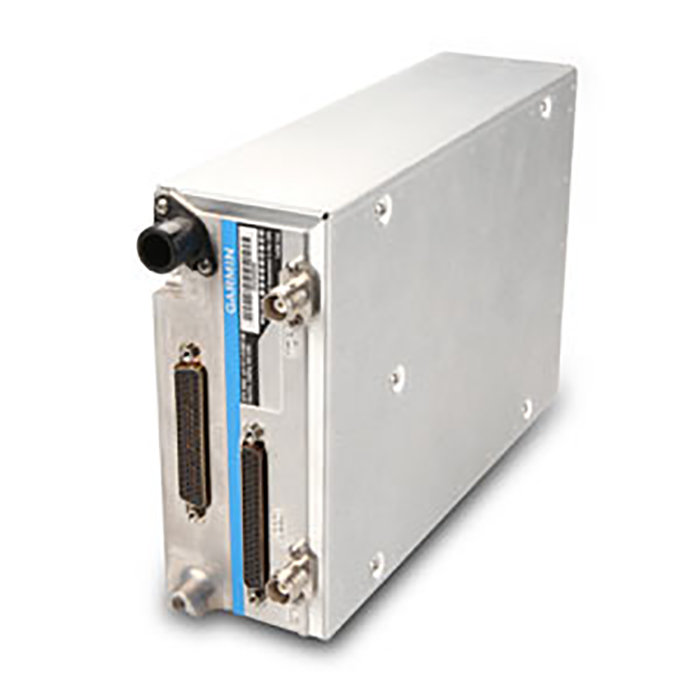

Garmin présente le GTX 3000 comme son transpondeur mode S à squitter étendu : il diffuse l’identité, l’état et les intentions de l’avion, conformément à la norme DO-260B, et constitue une solution ADS-B Out certifiée lorsqu’il est associé au GDL 88, d’après Garmin. Selon les communiqués Garmin de 2014 et 2015 sur ses solutions ADS-B pour l’aviation d’affaires, il s’intègre aux équipements existants comme les systèmes TCAS/ACAS et les boîtiers de commande de transpondeur.
Le GDL 88 et le Flight Stream
Dans cette solution, le GDL 88 fournit au GTX 3000 sa position WAAS/SBAS grâce à son récepteur interne, comme le précisent les communiqués Garmin. Le Flight Stream complète l’ensemble en transmettant sans fil le trafic ADS-B et la météo FIS-B à une tablette équipée de Garmin Pilot, sans modifier les écrans du poste de pilotage ; Garmin précise que la météo FIS-B, sans abonnement, couvre les États-Unis.
Caractéristiques
| Référence Garmin | K10-00265-00 |
|---|---|
| Désignation Garmin | GTX 3000/GDL 88 TCAS II Compatible ADS-B Kit |
| Transpondeurs | 2 × GTX 3000, mode S à squitter étendu |
| Source de position | GDL 88 WAAS |
| Passerelle sans fil | Flight Stream 110 |
| Antenne | GA 36 |
| Rubrique catalogue | Kit ADS-B pour avions équipés de TCAS II |
Revendeur agréé Garmin
Finesse Max vous aide à identifier les équipements Garmin adaptés à votre avion et à vérifier leur compatibilité. Sur avion certifié, l’installation relève d’un atelier habilité et des approbations applicables (STC). Nos produits Garmin bénéficient de la garantie légale de conformité.
Vous équipez un avion d’affaires déjà doté d’un TCAS II ? Contactez-nous pour vérifier la solution ADS-B adaptée et les STC disponibles.
Questions fréquentes
Quelle est la source de position de ce kit ?
Le GDL 88 WAAS, dont le récepteur interne fournit la position WAAS/SBAS au GTX 3000 selon Garmin.
À quoi sert le Flight Stream 110 ?
À transmettre sans fil le trafic ADS-B et la météo FIS-B à une tablette équipée de Garmin Pilot ; la météo FIS-B couvre les États-Unis.
Ce kit s’intègre-t-il au TCAS existant ?
Garmin le range dans sa rubrique des kits ADS-B pour avions équipés de TCAS II et indique que sa solution s’intègre aux systèmes TCAS/ACAS existants.
