Kit GNC 355 avec GA 35S, rack, plaque arrière, kit connecteur, module de config., carte International et kit info
Référence : GMN-010-02232-50
Kit Garmin GNC 355 GPS/WAAS et VHF COM 25 kHz, référence 010-02232-50 : antenne GA 35S, rack, plaque arrière, kit connecteur, module de configuration, carte de données International et kit d’information produit.
Kit Garmin GNC 355 GPS/COM avec antenne GA 35S, carte International (010-02232-50)

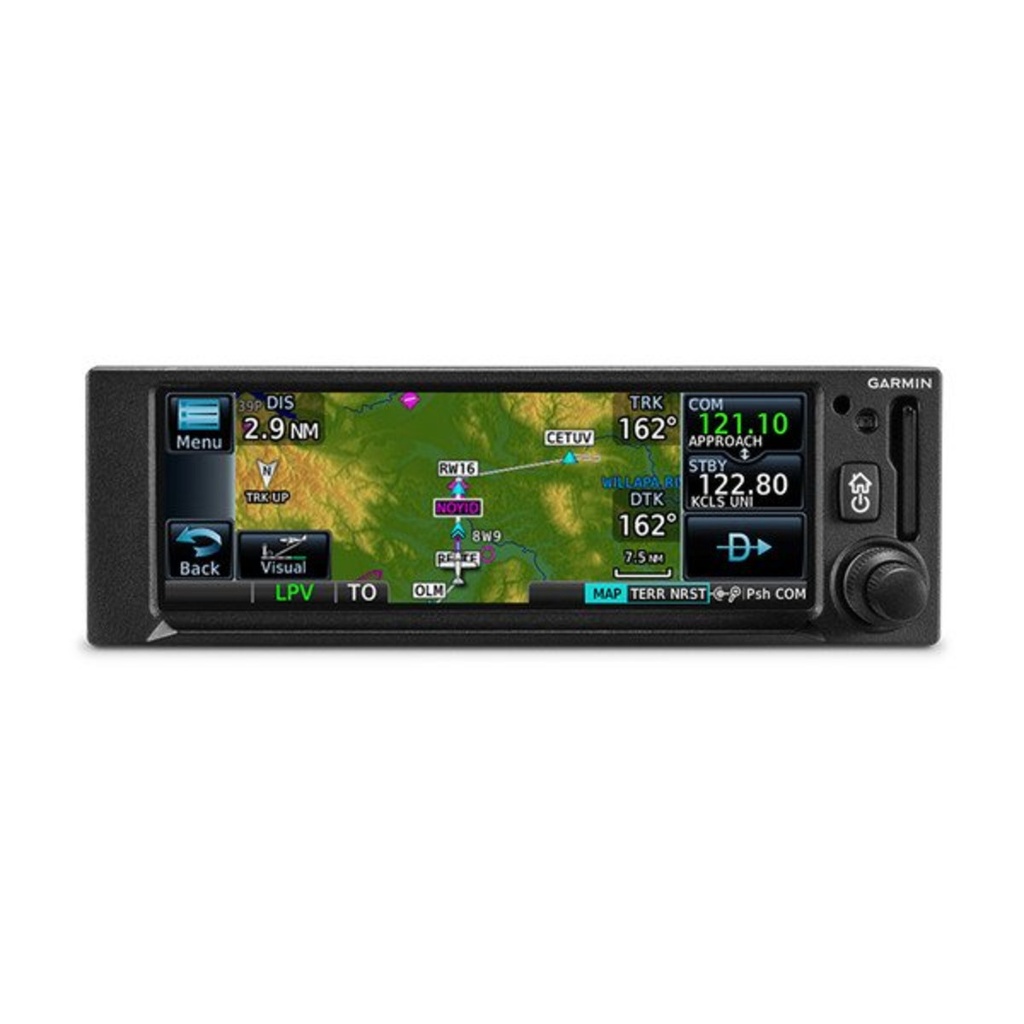

Ce kit fournit le GNC 355, navigateur GPS/WAAS IFR avec radio VHF COM intégrée, dans sa configuration complète : antenne GA 35S, rack, plaque arrière, kit connecteur, module de configuration, carte de données International et kit d’information produit.
Avant de choisir, vérifiez l’espacement de canaux dont vous avez besoin : le guide du pilote réserve le 8,33 kHz, destiné aux opérations européennes, au GNC 355A, proposé notamment dans le kit GNC 355A International. La même configuration existe avec carte Amériques (010-02232-51).
Contenu du kit selon Garmin
| GNC 355 | Unité |
|---|---|
| Antenne GPS/WAAS | GA 35S |
| Installation | Rack d’installation, plaque arrière, kit connecteur, module de configuration |
| Bases de données | Carte de données International |
| Documentation client | Kit d’information produit |
Trois navigateurs, un même format
Selon le guide du pilote GPS 175 / GNC 355(A) / GNX 375 (190-02488-01, révision D), ces appareils sont les premiers navigateurs de tableau de bord au format 5,1 × 15,9 cm (2 × 6,25 in) à adopter un écran tactile capacitif couleur. Ils partagent le même socle de navigation et se distinguent par ce qu’ils ajoutent :
| GPS 175 | Navigateur GPS/WAAS conforme TSO-C146e : en route, terminal, approches de précision et de non-précision |
|---|---|
| GNC 355 | GPS 175 + émetteur-récepteur VHF COM TSO-C169a, espacement 25 kHz |
| GNC 355A | Comme le GNC 355, avec les espacements 25 kHz et 8,33 kHz |
| GNX 375 | GPS 175 + transpondeur mode S TSO-C112e (Level 2els, classe 1) conforme aux exigences ADS-B Out, et récepteur ADS-B In double liaison |
La radio COM du GNC 355
Le GNC 355 et le GNC 355A ajoutent au GPS 175 un émetteur-récepteur VHF COM conforme TSO-C169a, réglé depuis l’écran ou les boutons concentriques, qui servent aussi au volume. Le guide du pilote est précis sur l’espacement des canaux : le GNC 355 ne gère que les canaux à 25 kHz, tandis que le GNC 355A accepte les espacements de 25 kHz et de 8,33 kHz, ce dernier étant destiné aux opérations européennes. Il propose aussi une recherche inverse de fréquence et un réglage du volume d’écoute de sa propre émission.
La face avant
La façade regroupe la touche marche/accueil, les boutons concentriques, une cellule photoélectrique qui ajuste la luminosité de l’écran au jour et à la nuit, et la fente pour carte SD. Celle-ci sert au chargement des bases de données, à l’export des journaux et aux mises à jour logicielles, sur une carte FAT32 de 8 à 32 Go ; avec un Flight Stream 510, les bases peuvent aussi être transférées sans fil depuis Garmin Pilot, via Database Concierge.
Le guide liste les équipements avec lesquels le navigateur peut s’interfacer : écrans AXIS et G3X Touch, systèmes G500/G600 et TXi, ADAHRS ou centrale aérodynamique avec AHRS, tableau audio, adaptateur GAD 29, GMX 200, GTN Xi ou MX 20 notamment. Seule l’antenne GPS est indispensable au système.
Trafic et météo ADS-B
Le GPS 175 et le GNC 355 affichent le trafic et la météo ADS-B In lorsqu’ils sont reliés à un GNX 375, à un transpondeur GTX 345 ou à un GDL 88. Le GNX 375 reçoit lui-même l’ADS-B In en double liaison : le trafic sur 1 090 MHz, le trafic et la météo sur 978 MHz UAT. La météo par UAT correspond au service FIS-B, propre aux États-Unis.
Caractéristiques
| Référence Garmin | 010-02232-50 |
|---|---|
| Désignation Garmin | Kit, GNC 355, w/ GA 35S, install rack, backplate, conn kit, config module, International datacard and product information kit |
| Fonctions | GPS/WAAS IFR (TSO-C146e) et VHF COM (TSO-C169a) |
| Espacement COM | 25 kHz |
| Format | 5,1 × 15,9 cm (2 × 6,25 in), écran tactile capacitif couleur |
| Documentation | Guide du pilote GPS 175 / GNC 355(A) / GNX 375 (190-02488-01, révision D) |
Un projet de navigateur avec Finesse Max
Revendeur agréé Garmin, Finesse Max vous aide à choisir le navigateur, sa carte de données et ses équipements associés. Sur avion certifié, l’installation est réalisée par un atelier habilité selon les données Garmin. Nos produits Garmin bénéficient de la garantie légale de conformité.
Un GPS/COM compact pour votre tableau de bord ? Envoyez-nous la liste de vos équipements actuels, nous vérifions l’intégration et l’espacement de canaux requis.
Questions fréquentes
Ce kit convient-il au vol en Europe ?
Le guide du pilote réserve l’espacement de 8,33 kHz, destiné aux opérations européennes, au GNC 355A ; le GNC 355 ne gère que le 25 kHz. Vérifions ensemble vos besoins avant commande.
Quelle carte de données est fournie ?
Une carte de données International, selon la désignation Garmin.
Peut-il afficher le trafic ADS-B ?
Oui, lorsqu’il est relié à un GNX 375, à un GTX 345 ou à un GDL 88, selon le guide du pilote.
