Plaque d’adaptation encastrée Garmin pour G5 (115-02733-00)

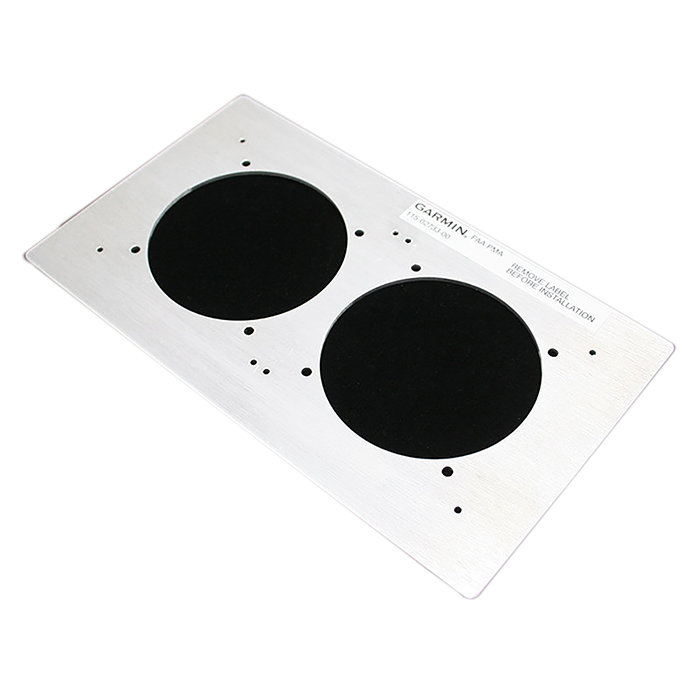

La plaque 115-02733-00 permet d’encastrer l’instrument électronique Garmin G5 dans le tableau de bord, l’écran venant alors affleurer la face du tableau. Le catalogue revendeurs Garmin la désigne « G5 Recessed Adapter Plate » et la liste parmi les options du G5 pour avions certifiés. Le manuel d’installation G5 Part 23 AML STC (190-01112-10, révision 32) précise qu’elle est optionnelle : elle se commande chez Garmin ou se fabrique selon les instructions du manuel, et ne sert que lorsque le G5 est encastré. La même pièce convient à une installation d’un ou de deux G5.
Encastrer un G5 selon le manuel Garmin
Le montage encastré suppose une plaque d’adaptation encastrée et une modification du tableau de bord, que certains tableaux ne peuvent pas supporter ; le manuel demande d’en comprendre parfaitement la portée avant de commencer. Si la plaque est fabriquée localement, elle doit être réalisée en aluminium 2024-T3 de 2,29 mm (0,090 in) d’épaisseur, avec une protection contre la corrosion (apprêt, alodine). La plaque Garmin comporte des trous de référence qui permettent de l’utiliser comme gabarit pour la découpe : on la positionne sur le tableau, puis on contre-perce quatre trous de 2,49 mm (0,098 in) à travers ces repères.
Pour un G5 seul, la plaque modifiée se fixe avec au moins quatre vis n° 6 MS35206 ; pour deux G5 superposés, avec au moins six vis, en respectant une distance au bord d’au moins 1,5 fois le diamètre. Le manuel couvre aussi l’installation de deux G5 côte à côte. La modification doit respecter les exigences d’alignement, laisser l’espace nécessaire aux connexions, satisfaire les limites de découpe du manuel et être réalisée conformément à l’AC 43.13-2B, chapitre 2 ; toute modification d’autres éléments de structure demande des données approuvées supplémentaires.
Plaque standard ou plaque encastrée ?
Le manuel distingue cette pièce de la plaque d’adaptation G5 standard (115-02642-00), fournie avec un G5 DG/HSI et utilisée lorsque le tableau a été modifié ou que le trou d’instrument comporte des découpes pour boutons. La plaque encastrée, elle, ne sert qu’au montage affleurant. Le G5 lui-même est proposé au catalogue en version pour avion certifié, avec son kit d’installation.
Caractéristiques
| Référence Garmin | 115-02733-00 |
|---|---|
| Désignation Garmin | G5 Recessed Adapter Plate |
| Usage | Montage encastré d’un ou de deux G5 |
| Fabrication locale | Aluminium 2024-T3, 2,29 mm (0,090 in), avec protection anticorrosion |
| Fixation | Au moins 4 vis n° 6 MS35206 (G5 seul), 6 vis (deux G5 superposés) |
| Documentation | Manuel d’installation G5 Part 23 AML STC, 190-01112-10 Rév. 32 |
Votre G5 affleurant
Revendeur agréé Garmin, Finesse Max vous aide à identifier les pièces nécessaires à votre installation Garmin et à vérifier leur compatibilité avec votre équipement. Sur avion certifié, la pose relève d’un atelier habilité, selon les données d’installation Garmin applicables. Nos produits Garmin bénéficient de la garantie légale de conformité.
Un G5 encastré dans votre tableau de bord ? Demandez-nous conseil, nous vérifions avec vous la faisabilité.
Questions fréquentes
La plaque est-elle obligatoire pour encastrer un G5 ?
Selon le manuel G5, une plaque d’adaptation encastrée est nécessaire ; elle peut être commandée chez Garmin ou fabriquée selon les instructions du manuel.
Convient-elle à deux G5 ?
Oui, le manuel précise que la même pièce sert pour un ou deux G5 encastrés.
Tous les tableaux de bord s’y prêtent-ils ?
Non. Le manuel prévient que certains tableaux ne peuvent pas supporter cette modification.
