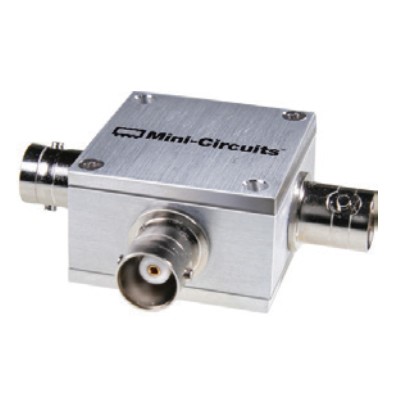

Répartiteur d’antenne NAV Garmin 2 voies BNC (013-00112-00)
Un avion équipé de deux récepteurs de navigation VHF n’a pas toujours deux antennes NAV : un répartiteur permet de partager une seule antenne entre les deux. La référence 013-00112-00 joue ce rôle dans les installations de navigateurs Garmin GTN Xi. Le catalogue revendeurs la désigne « 500 Ohm 2-way BNC Splitter » et la range parmi les connecteurs des GTN 750Xi et 725Xi, ainsi que des GTN 650Xi, 635Xi et 625Xi.
Selon le manuel de maintenance AML STC des GTN Xi (190-01007-C1, révision 2), ce répartiteur de câble d’antenne de navigation est utilisé pour les installations comportant deux GTN dotés de la navigation VHF, ou un seul GTN avec navigation VHF associé à un second récepteur de navigation d’une autre marque. Le même manuel traite séparément le diplexeur VOR/LOC et glide.
Autour des GTN Xi
| Kit connecteur GTN 750 | 011-02326-02 |
|---|---|
| Kit connecteur GTN 650 | 011-02325-02 |
| Filtre coupe-bande GPS BNC | 330-00067-00 |
| Manuel pilote série GTN Xi | 190-02327-03 |
Le répartiteur ne concerne que l’antenne de navigation VHF : Garmin ne le prévoit pas pour l’antenne GPS. Pour les problèmes d’interférence sur la fréquence GPS, Garmin propose un filtre coupe-bande GPS à monter sur la ligne de l’émetteur en cause.
Caractéristiques
| Référence Garmin | 013-00112-00 |
|---|---|
| Désignation Garmin | 500 Ohm 2-way BNC Splitter |
| Fonction | Partage d’une antenne NAV VHF entre deux récepteurs |
| Connecteurs | BNC, deux voies |
| Navigateurs | GTN 750Xi/725Xi, 650Xi/635Xi/625Xi |
| Documentation | Manuel de maintenance GTN Xi, 190-01007-C1 rév. 2 |
Avec Finesse Max, revendeur agréé Garmin
Finesse Max vous aide à identifier la bonne référence et la quantité nécessaire pour votre installation, à partir de la documentation Garmin. Sur avion certifié, la pose relève d’un atelier habilité. Nos produits Garmin bénéficient de la garantie légale de conformité.
Deux récepteurs NAV pour une antenne : vérifions votre installation : nous vous répondons avec la liste de pièces adaptée.
Questions fréquentes
À quoi sert ce répartiteur ?
À partager une antenne de navigation VHF entre deux récepteurs : deux GTN avec navigation VHF, ou un GTN et un récepteur NAV d’une autre marque, selon le manuel de maintenance GTN Xi.
Peut-il servir pour l’antenne GPS ?
Non : Garmin le décrit comme un répartiteur de câble d’antenne de navigation VHF.
