Garmin GTX 345R - Transpondeur ADS-B In/Out déporté - GPS WAAS intégré - Kit d'installation
Référence : GMN-010-01217-46
Le Garmin GTX 345R avec GPS est un transpondeur mode S ES déporté avec ADS-B Out 1090 MHz, ADS-B In 978/1090 MHz et récepteur GPS/SBAS interne, commandé depuis un écran Garmin compatible. Le kit 010-01217-46 comprend rack standard, plaque arrière à connecteur GPS, kit connecteur et module de configuration.

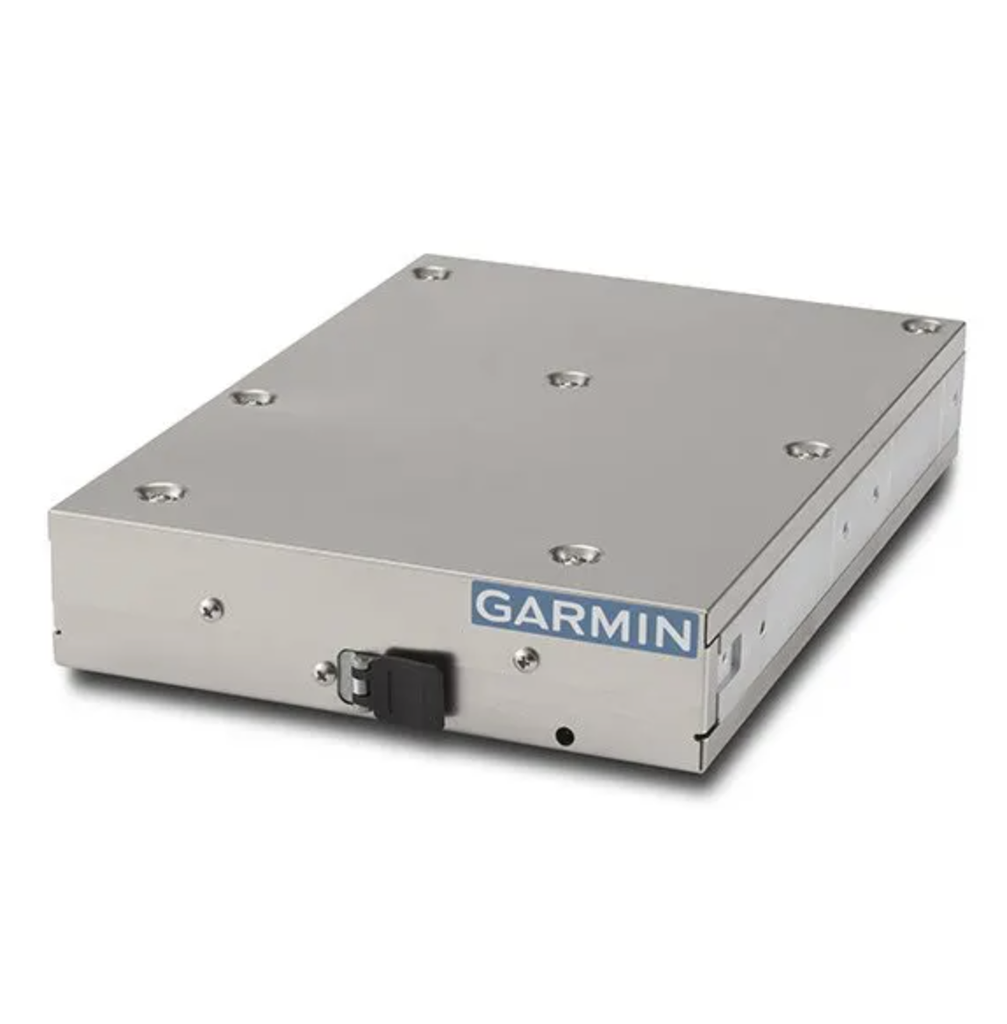

Garmin GTX 345R avec GPS : transpondeur ADS-B In/Out déporté, montage standard (010-01217-46)
Le GTX 345R est la version déportée du GTX 345 : sans écran ni clavier, il s’installe hors de la planche et se commande depuis un écran Garmin compatible. Cette référence ajoute le récepteur GPS/SBAS interne, qui assure l’ADS-B Out même sans navigateur WAAS à bord, et conserve la réception ADS-B In sur 978 et 1090 MHz.
Selon le manuel d’installation GTX 3X5 (190-01499-02, révision 25), 010-01217-46 est le kit de montage standard de l’unité 011-03303-41 : rack 115-01771-01, plaque arrière à connecteur d’antenne GPS 011-02976-01, kit connecteur et module de configuration. Garmin décline la même unité en kits pour montage vertical et pour G1000.
Montage standard : une orientation libre
Le manuel autorise le rack standard des GTX 3X5 déportés dans n’importe quelle orientation, pourvu que ses six vis soient fixées sur une ferrure dimensionnée d’après ses plans. L’ensemble mesure 43 × 160 × 252 mm (1,7 × 6,3 × 9,9 in) avec rack et capots de connecteurs. Le GTX 345R avec GPS pèse 1,04 kg (2,3 lb) seul et 1,45 kg (3,2 lb) avec rack, plaque arrière et connecteurs.
Les connecteurs et, si l’installation en comporte un, l’encodeur d’altitude GAE se fixent sur la plaque arrière, comme sur un transpondeur de tableau de bord. Installé hors planche, le GTX 345R est qualifié de −45 à +70 °C et ne demande pas de ventilation extérieure.
Commande et affichage
Dans le tableau de compatibilité publié par Garmin pour le GTX 345, la commande à distance du transpondeur est assurée par les navigateurs GTN, le G3X Touch et le G1000 ; les TXi et G500/G600 affichent le trafic sans commander le transpondeur. Le GTX 345 dispose de deux bus HSDB, qui le relient notamment aux GTN, et de quatre ports RS-232 selon le manuel.
Le trafic ADS-B reçu, jusqu’à 60 cibles sur les GTN, est combiné avec celui d’un TAS ou d’un TCAS raccordé. Par Connext, en Bluetooth, le GTX 345R transmet aussi trafic, position GPS et attitude de secours vers une tablette ou un aera ; la météo FIS-B, elle, n’est diffusée qu’aux États-Unis.
Le GPS interne
Le récepteur de 15 canaux, dont 3 consacrés au SBAS, donne une position meilleure que 1,25 m RMS en horizontal avec le SBAS et ajoute la TSO-C145d ou C145e (classe B2). Il a besoin d’une antenne GPS raccordée en TNC sur la plaque arrière, qui n’est pas comprise dans le kit : Garmin associe l’antenne GA 35 à ce système. Garmin précise aussi que ce GPS intégré n’est pas proposé sur les versions à diversité.
Caractéristiques
Données Garmin (manuel d’installation GTX 3X5, 190-01499-02, révision 25) :
| Caractéristique | GTX 345R avec GPS (010-01217-46) |
|---|---|
| Référence | 010-01217-46, kit de montage standard (unité 011-03303-41) |
| Type | Transpondeur mode S/ES déporté, ADS-B Out 1090 MHz, ADS-B In 978/1090 MHz |
| GPS interne | Oui, 15 canaux (12 GPS + 3 GPS/SBAS), TSO-C145d/e classe B2 |
| Dimensions, montage standard | 43 × 160 × 252 mm (1,7 × 6,3 × 9,9 in) |
| Masse | 1,04 kg (2,3 lb) seul ; 1,45 kg (3,2 lb) avec rack, plaque arrière et connecteurs |
| Alimentation | 9 à 33 V CC ; 12 W typ., 20 W max |
| Émetteur | 250 W nominaux, 125 W min à l’antenne |
| Température de fonctionnement | −45 à +70 °C |
| Altitude maximale de fonctionnement | 16 800 m (55 000 ft) |
| Contenu du kit | Rack 115-01771-01, plaque arrière 011-02976-01, kit connecteur 011-02977-01, module de configuration 011-00979-03 |
| Logiciels requis | Principal v2.50 et ADS-B v3.00 ou ultérieurs |
Choisir et commander votre GTX 345R avec GPS
La même unité existe en montage vertical et en kit pour G1000. Sans besoin de GPS interne, voyez le GTX 345R en kit standard ou l’unité seule. En planche de bord, le GTX 345 avec GPS offre les mêmes fonctions. Pour l’antenne GPS, voyez la GA 35 ou la GA 35S ; pour la commande, le GTN 650Xi figure parmi les écrans compatibles. Revendeur agréé Garmin, Finesse Max vous accompagne dans le choix de la bonne référence. Sur un ULM, notre atelier peut réaliser l’installation ; sur un aéronef certifié, elle relève d’un atelier habilité, selon une installation approuvée conformément à la réglementation.
Indiquez-nous où loger votre GTX 345R dans la cellule : nous vérifions l’emplacement envisagé, l’écran qui le commandera et l’implantation de l’antenne GPS, puis nous vous proposons le kit de montage adapté. Nos produits Garmin bénéficient de la garantie légale de conformité.
Questions fréquentes
Quels écrans commandent le GTX 345R ?
Selon le tableau de compatibilité Garmin du GTX 345 : les navigateurs GTN, le G3X Touch et le G1000.
Le rack standard impose-t-il une orientation ?
Non. Le manuel autorise toute orientation dès lors que les six vis du rack sont fixées sur une ferrure.
L’antenne GPS est-elle fournie ?
Non. Elle est à prévoir, avec une fiche TNC ; Garmin associe l’antenne GA 35 (013-00235-00) à ce système.
Quelle différence avec le kit 010-01217-41 ?
Même configuration, mais le 010-01217-41 repose sur l’unité 011-03303-40 ; le 010-01217-46 utilise l’unité 011-03303-41, qui exige les logiciels principal 2.50 et ADS-B 3.00 ou ultérieurs.
