Écran Garmin GDU 1060 G500 TXi noir (010-01220-23)

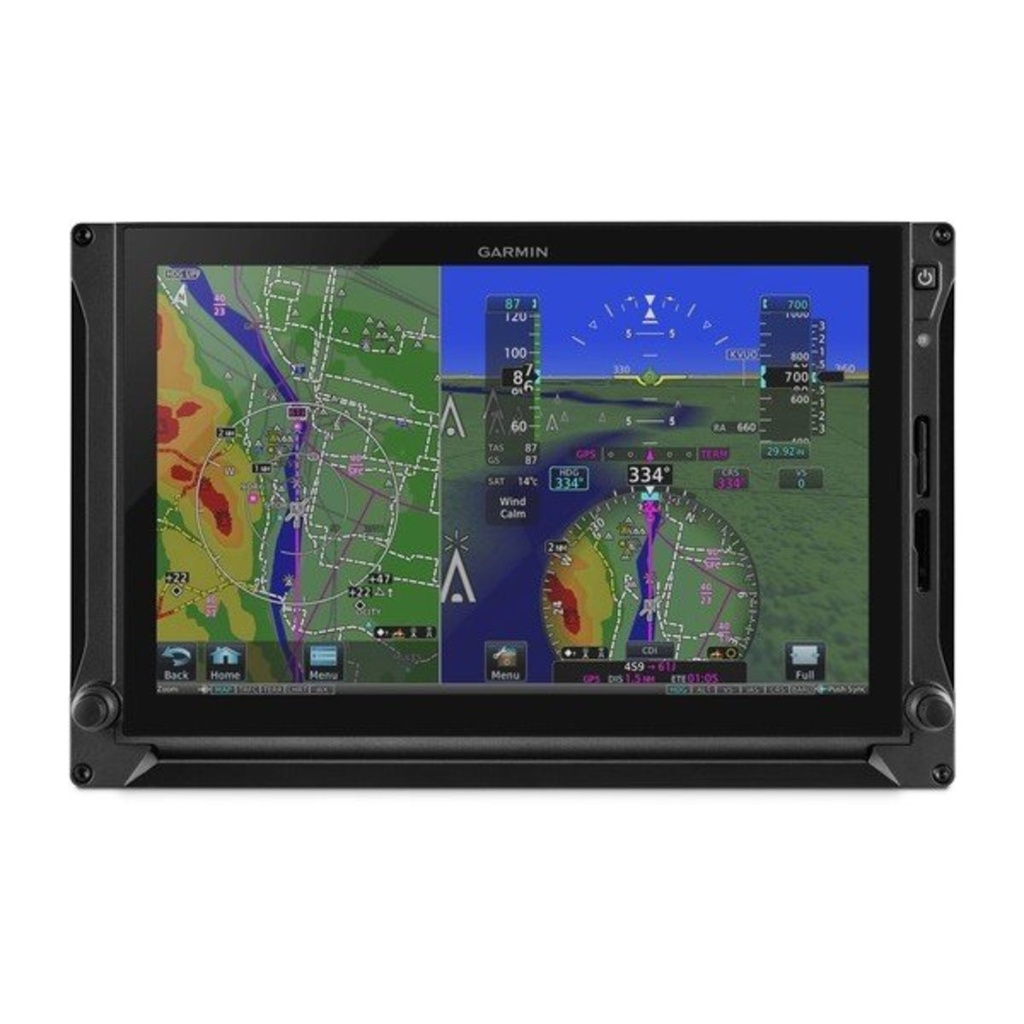

La référence 010-01220-23 désigne l’écran tactile Garmin GDU 1060 de 25,4 cm (10 in), en version G500 TXi, avec cadre noir, sans AHRS intégré. Le catalogue revendeurs Garmin la désigne « GDU 1060, G500 TXi, BLACK, Standard » et précise que les écrans sont livrés avec leurs kits d’installation et de connecteurs.
Sans AHRS intégré, cet écran fonctionne avec des capteurs déportés : le catalogue Garmin l’associe aux kits « Remote Sensors », comme le kit GMU 44B et GSU 75 (010-02003-05) ou le kit GMU 44B et GRS 79/GDC 72 (010-02003-25).
Un seul écran pour le PFD, le MFD et l’EIS
Selon le guide du pilote G500(H)/G600/G700 TXi (190-01717-10, révision U du 16 janvier 2026, logiciel v3.86), le GDU 1060 se configure en MFD ou en PFD/MFD, avec une fonction EIS en option. Chaque fonction occupe une partie de l’écran. Configuré en MFD, il affiche deux pages MFD à la fois, ou une seule étendue à tout l’écran. Configuré en PFD/MFD, la partie MFD peut être masquée : le PFD s’étend alors sur toute la largeur. Lorsque l’EIS est configuré, les instruments moteur restent visibles en permanence sur le bord gauche ou droit de l’écran.
Le pilote règle la répartition entre PFD et MFD, à 40 % ou 60 % de l’écran, et passe d’un PFD plein écran à un affichage partagé d’une simple touche. Contrairement aux écrans de 7 pouces, le GDU 1060 dispose de deux boutons concentriques doubles, un de chaque côté, qui commandent par défaut la partie PFD ou MFD voisine. On y retrouve l’écran tactile, une cellule photoélectrique pour la luminosité et deux lecteurs de carte SD, en haut et en bas du cadre.
Le système G500 TXi
Selon Garmin, le G500 TXi s’adresse aux avions Part 23 de classes I et II de moins de 2 722 kg (6 000 lb) ; la vision synthétique y est proposée en option, sous forme d’activation SVT. Garmin a annoncé le 7 mars 2018 l’approbation FAA et EASA des G500 TXi et G600 TXi. Cette version noire standard est aussi celle que le catalogue revendeurs retient pour la configuration hélicoptère G500H TXi, associée au kit de capteurs GSU 75H/GMU 44B, à une carte de base de données hélicoptère et à une activation dédiée.
Pour l’EIS des moteurs à pistons, le catalogue propose l’unité GEA 110, qui peut se monter directement sur le GDU 1060 avec son kit connecteur, ou à distance avec le kit connecteur étanche et son plateau.
| Carte de base de données TXi | 010-03716-10 |
|---|---|
| Kit d’information produit GDU 700/1060 | K00-00717-00 |
| GDU 700P de 7 pouces, même version | 010-01218-23 |
Le catalogue rappelle qu’une carte de base de données et un manuel pilote sont requis pour chaque installation de système.
Les autres grands écrans G500 TXi
| GDU 1060, noir, AHRS intégré | 010-01220-33 |
|---|---|
| GDU 1210 de 12 pouces, noir | 010-02837-21 |
Caractéristiques
| Référence Garmin | 010-01220-23 |
|---|---|
| Désignation Garmin | GDU 1060, G500 TXi, BLACK, Standard |
| Écran | Tactile 25,4 cm (10 in) |
| Système | G500 TXi |
| Cadre | Noir |
| AHRS | Capteurs déportés |
| Fonctions | MFD, PFD/MFD, EIS en option |
| Commandes | Écran tactile, deux boutons concentriques doubles |
| Lecteurs de carte | Deux lecteurs SD, en haut et en bas |
| Livré avec | Kits d’installation et de connecteurs |
Votre G500 TXi en GDU 1060
Revendeur agréé Garmin, Finesse Max vous aide à identifier les pièces nécessaires à votre installation et à vérifier leur compatibilité avec votre avion et vos équipements. Sur avion certifié, la pose relève d’un atelier habilité, selon les données d’installation Garmin applicables. Nos produits Garmin bénéficient de la garantie légale de conformité.
Parlons de votre G500 TXi en GDU 1060 noir : nous vérifions avec vous l’éligibilité de l’appareil et la liste des éléments à prévoir.
Questions fréquentes
Quelle différence avec le GDU 700P ?
Le GDU 700P de 7 pouces assure une seule fonction à la fois (PFD, MFD, EIS ou MFD/EIS sur monomoteur à pistons). Le GDU 1060 partage son écran de 10 pouces entre PFD et MFD, avec l’EIS en option.
Faut-il des capteurs supplémentaires ?
Oui : sans AHRS intégré, l’écran s’associe à un kit de capteurs déportés, par exemple GMU 44B et GSU 75, ou GMU 44B et GRS 79/GDC 72.
Le GEA 110 peut-il se fixer sur l’écran ?
Oui : le catalogue Garmin prévoit un montage du GEA 110 sur le GDU 1060, avec le kit connecteur 011-03527-50, ou un montage déporté avec le kit connecteur étanche et le plateau d’installation.
Que faut-il commander en plus de l’écran ?
Garmin livre l’écran avec ses kits d’installation et de connecteurs ; il faut prévoir les capteurs, une carte de base de données TXi et un kit d’information produit par système.
