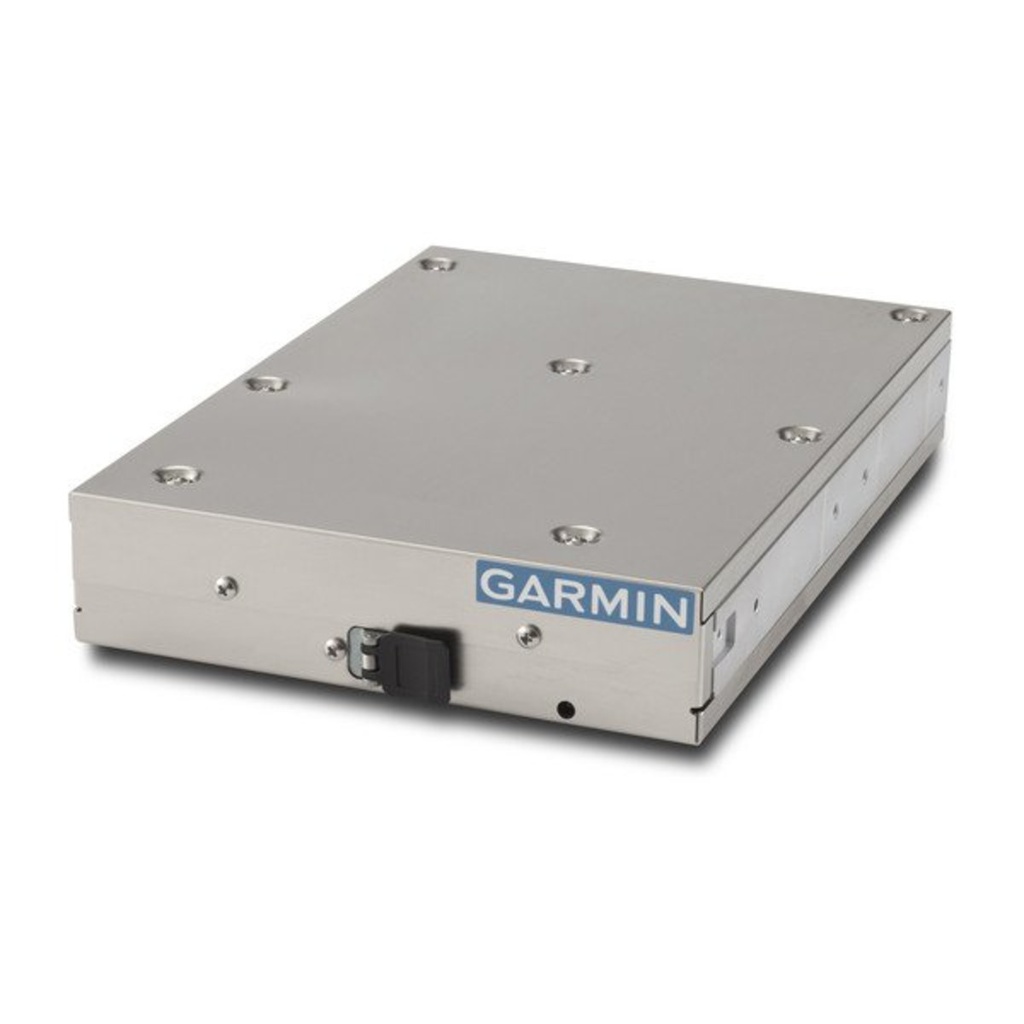

Transpondeur déporté Garmin GTX 335R avec GPS WAAS, kit standard en montage vertical (010-01215-42)
Le 010-01215-42 associe trois atouts : le transpondeur mode S déporté GTX 335R, un récepteur GPS WAAS interne qui sert de source de position pour l’ADS-B Out, et un kit standard prévu pour le montage vertical. Le catalogue revendeur Garmin le désigne « GTX335R, GPS, Standard Kit, Vert Mount ».
Le GPS interne évite de dépendre d’un navigateur certifié pour l’ADS-B Out. Pour une installation à plat, Garmin propose le GTX 335R avec WAAS et kit d’installation (010-01215-41) ; sans GPS, le montage vertical porte la référence 010-01215-02.
Ce que désigne cette référence
| Désignation Garmin | GTX335R, GPS, Standard Kit, Vert Mount |
|---|---|
| Modèle | GTX 335R, déporté |
| ADS-B | ADS-B Out 1090 ES |
| GPS interne | Oui, WAAS |
| Montage | Vertical |
Garmin la présente comme un kit standard : l’unité livrée dans sa configuration d’installation standard. Le catalogue ne détaille pas la composition exacte du kit ; nous vous la confirmons avant commande.
Les GTX 335 et GTX 345 en bref
Selon leur guide du pilote (190-01499-00, révision H), les GTX 3X5 sont des transpondeurs mode S conformes à la TSO-C112e (niveau 2els, classe 1), dotés de l’ADS-B Out 1090 ES conforme à la TSO-C166b, en version de tableau de bord ou déportée. Le GTX 335 assure l’ADS-B Out, la sortie trafic TIS avec alertes sonores, l’alerte d’écart d’altitude, des chronomètres, l’affichage de la température extérieure et des altitudes-densité et pression ; un GPS interne est proposé en option.
Le GTX 345 y ajoute l’ADS-B In bi-bande, avec trafic et météo FIS-B sur un écran compatible, l’intégration aux systèmes de trafic TCAD, TAS ou TCAS I, et une liaison Bluetooth vers une tablette ou un smartphone.
Avec quels écrans ?
Les versions déportées n’ont pas de façade. Selon le guide du pilote GTX 335/345 (190-01499-00, révision H), leurs fonctions se commandent depuis un écran Garmin certifié relié, comme un GTN, ou depuis un cockpit intégré G1000 : code transpondeur, mode, IDENT et contrôle de l’émission ADS-B. Lorsque le transpondeur est installé hors du tableau de bord, c’est la seule interface de l’équipage.
Sur un système G3X Touch, le manuel d’installation G3X (190-01115-01, révision AZ) indique que les transpondeurs déportés GTX 335R et 345R se commandent depuis les écrans GDU, et que les modèles à diversité sont également pris en charge. Le transpondeur se relie en RS-232 à la première ADAHRS, qui lui fournit l’altitude pression : aucun codeur d’altitude séparé n’est alors nécessaire.
L’antenne GPS à prévoir
Le GPS WAAS interne a besoin de sa propre antenne. Dans ses systèmes GTX 335R avec WAAS, le catalogue Garmin associe l’antenne GPS/WAAS GA 35 ; il liste aussi les antennes GA 36 et GA 37 à fixation traversante.
Pour un montage vertical, Garmin propose par ailleurs une plaque arrière de montage vertical GTX 335 avec WAAS (011-02976-11).
Les kits GTX 3X5 déportés et à diversité au catalogue
| 010-01215-02 | GTX 335R, kit standard, montage vertical |
|---|---|
| 010-01215-42 | GTX 335R avec GPS, kit standard, montage vertical |
| 010-01217-07 | GTX 345R, kit standard, montage vertical |
| 010-01773-01 | GTX 335D, kit standard |
| 010-01775-01 | GTX 345D, kit standard |
| 010-01774-01 | GTX 335DR, kit standard |
| 010-01776-01 | GTX 345DR, kit standard |
| 010-01774-02 | GTX 335DR, montage vertical |
| 010-01776-02 | GTX 345DR, montage vertical |
| 010-01774-03 | GTX 335DR, montage Gx000 |
| 010-01776-03 | GTX 345DR, montage Gx000 |
Caractéristiques
| Référence Garmin | 010-01215-42 |
|---|---|
| Désignation Garmin | GTX335R, GPS, Standard Kit, Vert Mount |
| Type | Transpondeur mode S déporté, TSO-C112e |
| ADS-B | Out 1090 ES, TSO-C166b |
| GPS interne | WAAS |
| Montage | Vertical |
| Documentation | Catalogue revendeur Garmin ; guide du pilote GTX 335/345, 190-01499-00 Rév. H |
L’ADS-B Out avec GPS intégré
Revendeur agréé Garmin, Finesse Max vous aide à identifier les pièces nécessaires à votre installation Garmin et à vérifier leur compatibilité avec votre équipement. Sur avion certifié, la pose relève d’un atelier habilité, selon les données d’installation Garmin applicables. Nos produits Garmin bénéficient de la garantie légale de conformité.
Votre avion n’a pas de navigateur WAAS ? Expliquez-nous votre configuration GPS actuelle, nous étudions avec vous la solution GTX 335R avec GPS.
Questions fréquentes
Faut-il une antenne GPS ?
Oui, le GPS WAAS interne demande une antenne ; le catalogue associe la GA 35 aux systèmes GTX 335R avec WAAS.
Quelle différence avec le 010-01215-02 ?
Le GPS WAAS interne, absent de la version 010-01215-02.
Comment se commande le transpondeur ?
Depuis un écran Garmin relié : GTN, G1000 ou écrans G3X Touch.
