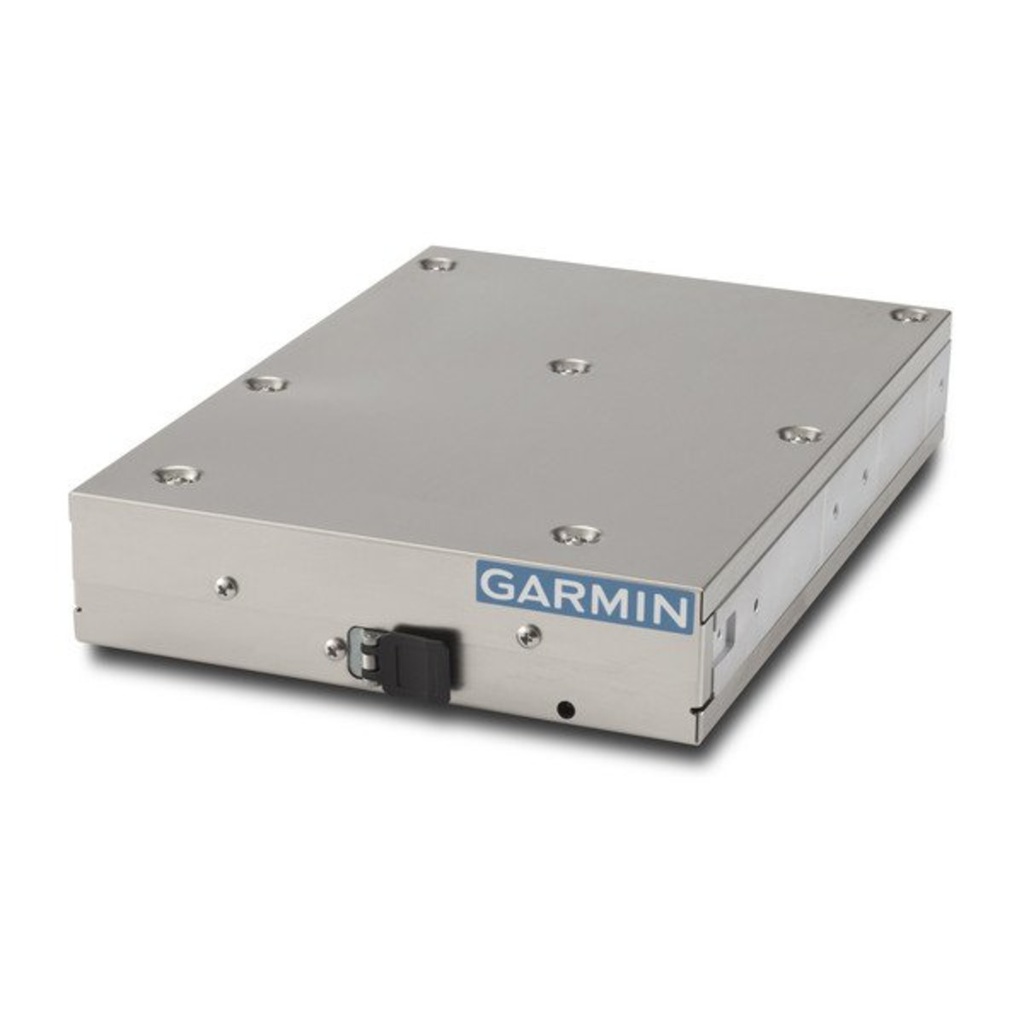

Transpondeur déporté Garmin GTX 335R, kit standard en montage vertical (010-01215-02)
Le 010-01215-02 réunit un transpondeur mode S GTX 335R et son kit standard prévu pour un montage vertical. Le catalogue revendeur Garmin le désigne « GTX335R, Standard Kit, Vert Mount ». C’est la réponse lorsque la place se trouve sur une cloison ou une paroi plutôt qu’à plat derrière le tableau de bord.
Le GTX 335R est la version déportée du GTX 335 : sans façade, il se commande depuis un écran Garmin. Le catalogue le propose aussi en montage classique, avec kit d’installation (010-01215-01), et en version avec GPS WAAS interne pour montage vertical, le 010-01215-42.
Ce que désigne cette référence
| Désignation Garmin | GTX335R, Standard Kit, Vert Mount |
|---|---|
| Modèle | GTX 335R, déporté |
| ADS-B | ADS-B Out 1090 ES |
| GPS interne | Non (source de position externe) |
| Montage | Vertical |
Garmin la présente comme un kit standard : l’unité livrée dans sa configuration d’installation standard. Le catalogue ne détaille pas la composition exacte du kit ; nous vous la confirmons avant commande.
Les GTX 335 et GTX 345 en bref
Selon leur guide du pilote (190-01499-00, révision H), les GTX 3X5 sont des transpondeurs mode S conformes à la TSO-C112e (niveau 2els, classe 1), dotés de l’ADS-B Out 1090 ES conforme à la TSO-C166b, en version de tableau de bord ou déportée. Le GTX 335 assure l’ADS-B Out, la sortie trafic TIS avec alertes sonores, l’alerte d’écart d’altitude, des chronomètres, l’affichage de la température extérieure et des altitudes-densité et pression ; un GPS interne est proposé en option.
Le GTX 345 y ajoute l’ADS-B In bi-bande, avec trafic et météo FIS-B sur un écran compatible, l’intégration aux systèmes de trafic TCAD, TAS ou TCAS I, et une liaison Bluetooth vers une tablette ou un smartphone.
Commande et intégration
Les versions déportées n’ont pas de façade. Selon le guide du pilote GTX 335/345 (190-01499-00, révision H), leurs fonctions se commandent depuis un écran Garmin certifié relié, comme un GTN, ou depuis un cockpit intégré G1000 : code transpondeur, mode, IDENT et contrôle de l’émission ADS-B. Lorsque le transpondeur est installé hors du tableau de bord, c’est la seule interface de l’équipage.
Sur un système G3X Touch, le manuel d’installation G3X (190-01115-01, révision AZ) indique que les transpondeurs déportés GTX 335R et 345R se commandent depuis les écrans GDU, et que les modèles à diversité sont également pris en charge. Le transpondeur se relie en RS-232 à la première ADAHRS, qui lui fournit l’altitude pression : aucun codeur d’altitude séparé n’est alors nécessaire.
Une source de position pour l’ADS-B Out
Sans GPS interne, le GTX 335R a besoin d’une source de position conforme pour l’ADS-B Out. Le manuel d’installation G3X cite comme sources conformes le GPS 20A, les navigateurs GTN et GNS WAAS ou le GPS WAAS interne de certains GTX ; il précise que le récepteur GPS des écrans GDU ne répond pas à ces exigences.
Si vous n’avez pas de source compatible, la version GTX 335R avec GPS en montage vertical intègre un récepteur WAAS, associé à une antenne de type GA 35.
Les kits GTX 3X5 déportés et à diversité au catalogue
| 010-01215-02 | GTX 335R, kit standard, montage vertical |
|---|---|
| 010-01215-42 | GTX 335R avec GPS, kit standard, montage vertical |
| 010-01217-07 | GTX 345R, kit standard, montage vertical |
| 010-01773-01 | GTX 335D, kit standard |
| 010-01775-01 | GTX 345D, kit standard |
| 010-01774-01 | GTX 335DR, kit standard |
| 010-01776-01 | GTX 345DR, kit standard |
| 010-01774-02 | GTX 335DR, montage vertical |
| 010-01776-02 | GTX 345DR, montage vertical |
| 010-01774-03 | GTX 335DR, montage Gx000 |
| 010-01776-03 | GTX 345DR, montage Gx000 |
Caractéristiques
| Référence Garmin | 010-01215-02 |
|---|---|
| Désignation Garmin | GTX335R, Standard Kit, Vert Mount |
| Type | Transpondeur mode S déporté, TSO-C112e |
| ADS-B | Out 1090 ES, TSO-C166b |
| Montage | Vertical |
| Documentation | Catalogue revendeur Garmin ; guide du pilote GTX 335/345, 190-01499-00 Rév. H |
Un GTX 335R pour votre mise en conformité ADS-B
Revendeur agréé Garmin, Finesse Max vous aide à identifier les pièces nécessaires à votre installation Garmin et à vérifier leur compatibilité avec votre équipement. Sur avion certifié, la pose relève d’un atelier habilité, selon les données d’installation Garmin applicables. Nos produits Garmin bénéficient de la garantie légale de conformité.
Quelle source de position équipe déjà votre avion ? Dressez-nous l’inventaire de votre avionique de navigation, nous vérifions la compatibilité ADS-B Out avec le GTX 335R.
Questions fréquentes
Le GTX 335R a-t-il un GPS intégré ?
Pas cette version. Le GTX 335R avec GPS en montage vertical porte la référence 010-01215-42.
Comment se commande-t-il ?
Depuis un écran Garmin relié, comme un GTN, un G1000 ou les écrans G3X Touch.
Quelle différence avec le 010-01215-01 ?
Le type de montage : vertical ici, classique pour le 010-01215-01.
