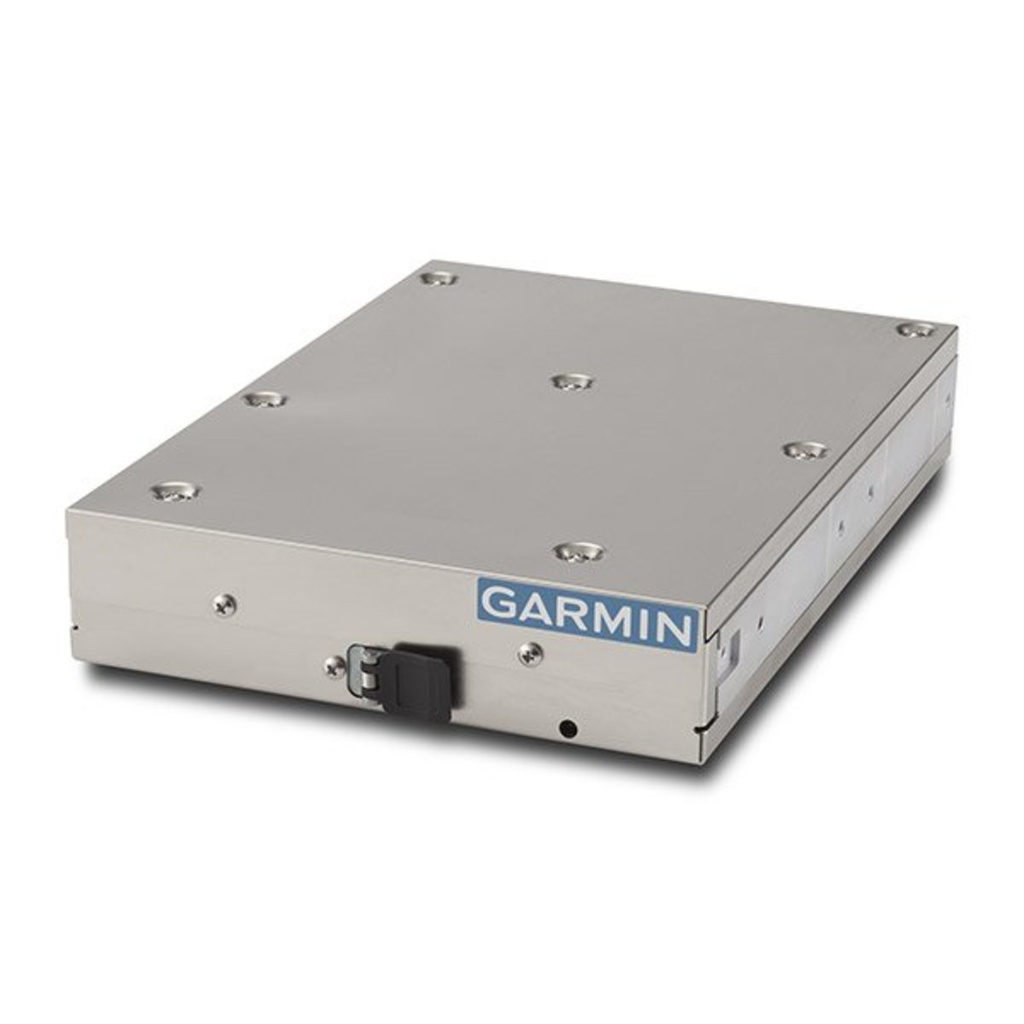

Transpondeur déporté Garmin GTX 345R, kit standard en montage vertical (010-01217-07)
Le 010-01217-07 est le transpondeur ADS-B « tout-en-un » de Garmin, le GTX 345R, en kit standard pour montage vertical. Le catalogue revendeur Garmin le désigne « GTX345R, Standard Kit, Vert Mount ». Il apporte à la fois l’ADS-B Out et l’ADS-B In, dans un boîtier déporté qui se loge sur une paroi.
Pour un montage classique, Garmin propose le GTX 345R avec kit d’installation (010-01217-06) ; avec GPS WAAS interne et montage vertical, le 010-01217-47.
Ce que désigne cette référence
| Désignation Garmin | GTX345R, Standard Kit, Vert Mount |
|---|---|
| Modèle | GTX 345R, déporté |
| ADS-B | Out 1090 ES et In bi-bande |
| GPS interne | Non |
| Montage | Vertical |
Garmin la présente comme un kit standard : l’unité livrée dans sa configuration d’installation standard. Le catalogue ne détaille pas la composition exacte du kit ; nous vous la confirmons avant commande.
Les GTX 335 et GTX 345 en bref
Selon leur guide du pilote (190-01499-00, révision H), les GTX 3X5 sont des transpondeurs mode S conformes à la TSO-C112e (niveau 2els, classe 1), dotés de l’ADS-B Out 1090 ES conforme à la TSO-C166b, en version de tableau de bord ou déportée. Le GTX 335 assure l’ADS-B Out, la sortie trafic TIS avec alertes sonores, l’alerte d’écart d’altitude, des chronomètres, l’affichage de la température extérieure et des altitudes-densité et pression ; un GPS interne est proposé en option.
Le GTX 345 y ajoute l’ADS-B In bi-bande, avec trafic et météo FIS-B sur un écran compatible, l’intégration aux systèmes de trafic TCAD, TAS ou TCAS I, et une liaison Bluetooth vers une tablette ou un smartphone.
Commande et intégration
Les versions déportées n’ont pas de façade. Selon le guide du pilote GTX 335/345 (190-01499-00, révision H), leurs fonctions se commandent depuis un écran Garmin certifié relié, comme un GTN, ou depuis un cockpit intégré G1000 : code transpondeur, mode, IDENT et contrôle de l’émission ADS-B. Lorsque le transpondeur est installé hors du tableau de bord, c’est la seule interface de l’équipage.
Sur un système G3X Touch, le manuel d’installation G3X (190-01115-01, révision AZ) indique que les transpondeurs déportés GTX 335R et 345R se commandent depuis les écrans GDU, et que les modèles à diversité sont également pris en charge. Le transpondeur se relie en RS-232 à la première ADAHRS, qui lui fournit l’altitude pression : aucun codeur d’altitude séparé n’est alors nécessaire.
Le trafic et la météo dans le cockpit
Avec un écran compatible, le GTX 345 affiche le trafic ADS-B reçu sur les deux bandes et, là où le service est diffusé, la météo et les informations FIS-B ; il peut aussi s’intégrer à un système de trafic TCAD, TAS ou TCAS I. Sa liaison Bluetooth transmet trafic, FIS-B et données air à une tablette ou à un smartphone.
Le guide du pilote précise que la page Bluetooth du transpondeur n’apparaît pas lorsqu’il est relié à un G1000 ou à un GTN par bus HSDB : l’appairage se gère alors depuis l’écran.
Les kits GTX 3X5 déportés et à diversité au catalogue
| 010-01215-02 | GTX 335R, kit standard, montage vertical |
|---|---|
| 010-01215-42 | GTX 335R avec GPS, kit standard, montage vertical |
| 010-01217-07 | GTX 345R, kit standard, montage vertical |
| 010-01773-01 | GTX 335D, kit standard |
| 010-01775-01 | GTX 345D, kit standard |
| 010-01774-01 | GTX 335DR, kit standard |
| 010-01776-01 | GTX 345DR, kit standard |
| 010-01774-02 | GTX 335DR, montage vertical |
| 010-01776-02 | GTX 345DR, montage vertical |
| 010-01774-03 | GTX 335DR, montage Gx000 |
| 010-01776-03 | GTX 345DR, montage Gx000 |
Caractéristiques
| Référence Garmin | 010-01217-07 |
|---|---|
| Désignation Garmin | GTX345R, Standard Kit, Vert Mount |
| Type | Transpondeur mode S déporté, TSO-C112e |
| ADS-B | Out 1090 ES (TSO-C166b) et In bi-bande |
| Montage | Vertical |
| Documentation | Catalogue revendeur Garmin ; guide du pilote GTX 335/345, 190-01499-00 Rév. H |
Le GTX 345R pour voir le trafic
Revendeur agréé Garmin, Finesse Max vous aide à identifier les pièces nécessaires à votre installation Garmin et à vérifier leur compatibilité avec votre équipement. Sur avion certifié, la pose relève d’un atelier habilité, selon les données d’installation Garmin applicables. Nos produits Garmin bénéficient de la garantie légale de conformité.
Vous voulez afficher le trafic ADS-B sur vos écrans ? Dites-nous quels écrans et applications vous utilisez, nous vérifions l’affichage possible avec le GTX 345R.
Questions fréquentes
Le GTX 345R reçoit-il l’ADS-B ?
Oui, l’ADS-B In bi-bande, en plus de l’ADS-B Out.
A-t-il un GPS intégré ?
Pas cette version ; le GTX 345R avec GPS en montage vertical porte la référence 010-01217-47.
Peut-il transmettre le trafic à une tablette ?
Oui, par sa liaison Bluetooth, selon le guide du pilote Garmin.
