Garmin GMC 507 - Contrôleur de pilote automatique - FAA-PMA, certifié

Référence : GMN-010-01946-01

https://www.finesse-max.com/web/image/product.template/82520/image_1920?unique=06c2b7e
(0 avis)

Contrôleur de pilote automatique Garmin GMC 507 FAA-PMA (010-01946-01), destiné au GFC 500 installé sur avions certifiés sous l’AML STC SA01866WI. Il s’associe aux servos GSA 28 FAA-PMA ; le kit connecteur se commande à part.

3 151,66 € 3151.66 EUR 3 151,66 € Toutes taxes comprises

Pas disponible à la vente

Cette combinaison n'existe pas.

Disponibilité : Sur commande

Contrôleur de pilote automatique Garmin GMC 507 FAA-PMA pour GFC 500 (010-01946-01)

La référence 010-01946-01 est la version FAA-PMA du GMC 507, le contrôleur de modes des pilotes automatiques Garmin. C’est celle que la documentation revendeur de Garmin place dans les ensembles GFC 500 pour avions certifiés, aux côtés des servomoteurs GSA 28 FAA-PMA et des kits d’installation propres à chaque cellule.

Le GFC 500 est installé sous l’AML STC SA01866WI de Garmin. Pour un avion expérimental ou LSA, la version non PMA du contrôleur est la 010-01946-00.

Commandes et fonctions

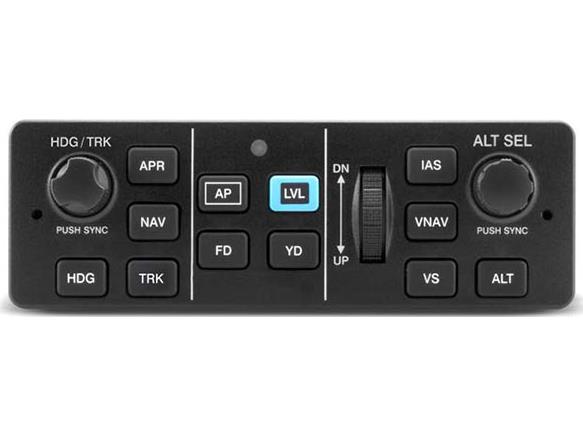

Le GMC 507 regroupe les touches de mode AP, FD, YD, HDG, TRK, NAV, APR, ALT, VS, VNAV, IAS et LVL, les boutons HDG/TRK et ALT SEL et la molette NOSE UP/DN, selon le guide du pilote AXIS (190-03123-21, révision B). La touche LVL engage le pilote automatique en maintien à plat, latéral et vertical, s’il est désengagé.

La brochure Garmin attribue au contrôleur le maintien de vitesse indiquée, un directeur de vol indépendant et, avec le servo adapté, l’amortisseur de lacet.

Dans un GFC 500 certifié

La documentation revendeur de Garmin compose chaque GFC 500 par type d’avion : un GMC 507 FAA-PMA, deux à quatre servomoteurs GSA 28 FAA-PMA selon les axes retenus (tangage, roulis, trim de profondeur, lacet) et les kits d’installation de la cellule. Le système demande aussi une source ADAHRS approuvée, comme un G5, un GI 275, un G3X Touch ou un écran AXIS, selon l’avion. L’installation relève d’un atelier habilité, selon l’AML STC et la documentation propre à chaque modèle.

Comme la version expérimentale, le GMC 507 se fixe à fleur de tableau par deux verrous à came, ou en pile radio avec le rack optionnel, et demande son kit connecteur 011-01824-01.

Caractéristiques

Données Garmin (documentation revendeur Garmin ; guide du pilote AXIS 190-03123-21, rév. B) :

CaractéristiqueGMC 507 FAA-PMA (010-01946-01)
Référence010-01946-01
Désignation GarminGMC 507, FAA-PMA
SystèmePilote automatique GFC 500, AML STC SA01866WI
Servos associésGSA 28 FAA-PMA à roulements (010-01068-21)
Source ADAHRSG5, GI 275, G3X Touch ou AXIS, selon l’avion
Kit connecteur011-01824-01, à commander à part
Version expérimentale010-01946-00

Choisir et commander votre GMC 507 FAA-PMA

Le contrôleur s’installe avec son kit connecteur et, en option, le support d’installation. Dans un GFC 500, il s’associe aux servomoteurs GSA 28 et à une source ADAHRS comme le GI 275 ; pour un Seneca, voyez par exemple le kit GFC 500 0H. Pour un avion expérimental, choisissez le GMC 507 non PMA. Revendeur agréé Garmin, Finesse Max vous accompagne dans le choix de la bonne référence. L’installation sur un avion certifié relève d’un atelier habilité.

GFC 500 sur votre avion certifié : envoyez-nous son type et son équipement : nous vérifions l’éligibilité au STC et la composition complète du système. Nos produits Garmin bénéficient de la garantie légale de conformité.

Questions fréquentes

Quelle différence avec le GMC 507 010-01946-00 ?

La 010-01946-01 est la version FAA-PMA, destinée au GFC 500 sur avion certifié ; la 010-01946-00 est la version non PMA pour avions expérimentaux et LSA.

Le GMC 507 suffit-il pour un pilote automatique ?

Non. Un GFC 500 comprend aussi les servomoteurs, les kits d’installation de la cellule et une source ADAHRS approuvée.

Le kit connecteur est-il fourni ?

Non, le kit 011-01824-01 se commande séparément.
