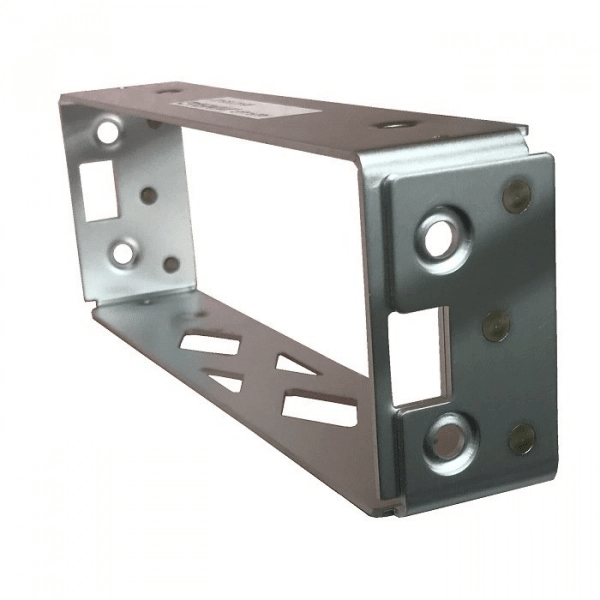

Garmin GMC 507 - Support d'installation

Référence : GMN-010-12700-10

https://www.finesse-max.com/web/image/product.template/502/image_1920?unique=3904f48
(0 avis)

Le support d’installation Garmin 010-12700-10 est le rack du contrôleur de pilote automatique GMC 507, que Garmin recommande pour une fixation solide. Le GMC 507 et son kit connecteur se commandent séparément.

49,16 € 49.16 EUR 49,16 € Toutes taxes comprises

Pas disponible à la vente

Cette combinaison n'existe pas.

Disponibilité : Sur commande

Support d’installation Garmin 010-12700-10 pour contrôleur de pilote automatique GMC 507

Ce support Garmin, référence 010-12700-10, est le rack d’installation du GMC 507, le contrôleur de modes des pilotes automatiques Garmin. Dans son guide de configuration Build-A-System AXIS pour aéronefs experimental (07/2026), Garmin le présente comme recommandé pour obtenir une fixation solide du contrôleur.

Le distributeur Aircraft Spruce le décrit comme un plateau de montage pour le GMC 507 et indique, dans ses questions-réponses, que le contrôleur peut être installé avec ou sans ce rack. Le GMC 507 et son kit connecteur se commandent séparément.

Le contrôleur GMC 507

Selon la brochure Garmin pour aéronefs experimental et LSA (édition 06/2025), le GMC 507 mesure 158,8 x 53,3 x 66,3 mm (6,25 x 2,10 x 2,61 in), pèse 308 g (0,70 lb) sans accessoires et s’alimente en 14 ou 28 V CC. Il ajoute le maintien de vitesse indiquée, un directeur de vol indépendant et, avec le servo adapté, un amortisseur de lacet, avec des touches dédiées aux modes, une molette pour l’assiette, la vitesse verticale et la vitesse, et des boutons séparés pour le cap et l’altitude.

Le guide pilote AXIS 190-03123-21 (rév. B) détaille ses commandes : touches AP, FD, YD, HDG, TRK, NAV, APR, ALT, VS, VNAV, IAS et LVL, boutons HDG/TRK et ALT SEL, molette NOSE UP/DN. La touche LVL engage le pilote automatique en modes de maintien à plat, latéral et vertical, s’il est désengagé.

Avec quels systèmes

La brochure Garmin associe le GMC 507 au G3X Touch, dont l’écran permet déjà de régler cap et altitude, ce qui rend le contrôleur optionnel, et au G5, avec lequel il pilote jusqu’à trois servos GSA 28. Sur les écrans AXIS experimental, le guide Build-A-System le présente comme optionnel mais recommandé, et le guide pilote le compte parmi les contrôleurs compatibles avec le GFC 500X intégré.

Caractéristiques

Données Garmin (AXIS Build-A-System Guide Experimental, 07/2026 ; brochure Experimental/LSA M02-10189-00, 06/2025 ; AXIS Pilot’s Guide for Experimental Aircraft 190-03123-21, rév. B) :

CaractéristiqueSupport 010-12700-10
Référence Garmin010-12700-10
Désignation GarminGMC 507 install rack
FonctionFixation du contrôleur GMC 507, recommandée par Garmin pour une fixation solide
Contrôleur concernéGMC 507 : 158,8 x 53,3 x 66,3 mm, 308 g, 14 ou 28 V CC
Non comprisContrôleur GMC 507, kit connecteur, câblage

Choisir et commander votre support GMC 507

Le GMC 507 commande des servos GSA 28, chacun installé avec son kit connecteur et son kit d’installation. Il s’associe à un écran AXIS GDU 116BX ou AXIS GDU 80PX, ou à un G5 experimental. Si vous préférez le contrôleur plus compact GMC 305, il se monte avec son propre kit d’installation.

Finesse Max est revendeur agréé Garmin et ses produits Garmin bénéficient de la garantie légale de conformité. Montrez-nous l’emplacement prévu pour votre GMC 507 afin de décider s’il faut le rack : nous examinons avec vous la structure du tableau, le contrôleur et les éléments du pilote automatique, puis nous vous indiquons les références à commander. Sur un ULM, notre atelier peut réaliser l’installation. Sur un aéronef certifié, elle relève d’un atelier habilité, selon une installation approuvée conformément à la réglementation.

Questions fréquentes

Le rack est-il obligatoire ?

Non, selon le distributeur Aircraft Spruce, le GMC 507 peut être installé avec ou sans rack. Garmin le recommande pour une fixation solide.

Le contrôleur GMC 507 est-il fourni ?

Non. Ce produit est le support seul ; le contrôleur et son kit connecteur se commandent séparément.

Avec quels systèmes le GMC 507 fonctionne-t-il ?

Avec le G3X Touch, le G5 et les écrans AXIS, en commandant des servos GSA 28, selon la documentation Garmin.
