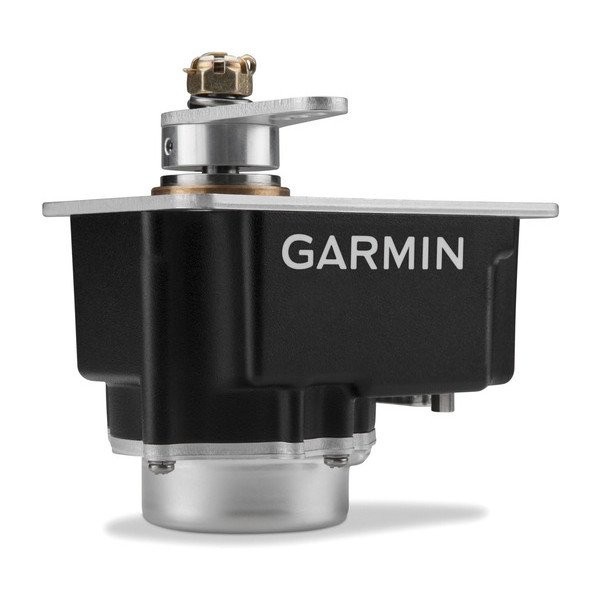

Garmin GSA 28 - Servomoteur de pilote automatique - Unité seule
Référence : GMN-010-01068-20
Le Garmin GSA 28 est le servomoteur des pilotes automatiques Garmin GFC 500X pour aéronefs experimental, avec G3X Touch, G5 ou écrans AXIS. Compact (644 g) et doté d’un embrayage d’engagement, il gère aussi le trim automatique. Kit connecteur et kit de fixation vendus séparément.
Garmin GSA 28 : le servomoteur des pilotes automatiques Garmin pour aéronefs experimental
Le GSA 28 est le servomoteur de pilote automatique que Garmin a développé pour les aéronefs experimental. Chaque servo actionne un axe de commande de vol, tangage, roulis ou lacet, pour stabiliser l’aéronef. Ajouté à un G3X Touch ou à un G5, il forme le pilote automatique GFC 500X ; sur les écrans AXIS, ce pilote automatique est intégré en option et commande ces mêmes servos.
Cette fiche concerne le servo seul, référence Garmin 010-01068-20 : le kit connecteur et le kit de fixation se commandent séparément. Les données viennent de la brochure Garmin pour aéronefs experimental et LSA (M02-10189-00, édition 06/2025), du guide Build-A-System AXIS experimental (07/2026), du guide pilote AXIS 190-03123-21 (rév. B) et du communiqué de lancement du GSA 28, publié par Garmin le 26 mars 2013.
Un servo « intelligent » conçu pour l’experimental
À son lancement, Garmin présentait le GSA 28 comme une conception entièrement nouvelle, destinée au marché experimental. Son train d’engrenages comporte un embrayage d’engagement et son moteur à courant continu sans balais peut être entraîné en sens inverse, ce qui assure plusieurs niveaux de protection sans goupille de cisaillement. Lorsque le pilote automatique est désengagé, l’embrayage découple le moteur des commandes de vol, ce qui réduit la friction ressentie aux commandes.
Le GSA 28 se met à jour par le bus CAN depuis l’écran du système, sans retour du servo chez le constructeur. Il comporte aussi une interface pour un servo de trim fourni par l’utilisateur : pilote automatique désengagé, il module la vitesse du trim électrique manuel en fonction de la vitesse de l’avion ; pilote automatique engagé, il trime automatiquement l’aéronef.
Un, deux ou trois axes
Garmin propose le pilote automatique en configuration à un axe (roulis seul), deux axes (tangage et roulis) ou trois axes (tangage, roulis et lacet). Une installation type compte deux servos GSA 28, l’un en tangage, l’autre en roulis ; le troisième sert d’amortisseur de lacet. Le trim automatique et la programmation de vitesse sont compris dans le GFC 500X.
Le GFC 500X inclut la protection ESP-X : quand les limites d’assiette, d’inclinaison ou de vitesse sont dépassées en pilotage manuel, les servos exercent une légère poussée sur les commandes, d’autant plus forte que le dépassement augmente ; en survitesse, ils augmentent l’assiette, à basse vitesse ils poussent à piquer. Si ESP-X reste actif plus de 15 secondes, le pilote automatique s’engage avec le directeur de vol en mode LVL. La fonction se désactive à moins de 200 ft (61 m) du sol, ses limites sont réglables et elle peut être inhibée ; Garmin précise qu’elle ne rattrapera pas toutes les situations en vol.
Avec quels écrans et contrôleurs
Avec un G3X Touch ou des écrans AXIS, les modes du pilote automatique se règlent depuis l’écran ; un contrôleur dédié reste possible. Le guide pilote AXIS cite comme compatibles les contrôleurs GMC 305, GMC 307 et GMC 507, et le GSA 28 lui-même. Avec un G5, la brochure Garmin associe jusqu’à trois servos GSA 28 à un contrôleur GMC 507. Garmin propose des kits de fixation génériques et des kits propres aux Van’s RV-4, 6, 7, 8, 9 et 10.
Caractéristiques
Données Garmin (brochure Experimental/LSA M02-10189-00, 06/2025 ; AXIS Build-A-System Guide Experimental, 07/2026 ; communiqué du 26/03/2013) :
| Caractéristique | GSA 28 |
|---|---|
| Référence Garmin | 010-01068-20, servo seul |
| Fonction | Servomoteur de pilote automatique, un axe (tangage, roulis ou lacet) |
| Alimentation | Réseau 14 V ou 28 V CC |
| Dimensions (l x h x p) | 6,35 x 10,16 x 7,62 cm (2,5 x 4,00 x 3,00 in) |
| Masse | 644,1 g (1,42 lb) |
| Couple | 6,8 N·m (60 in-lb), maximum nominal |
| Moteur et protection | Moteur à courant continu sans balais, embrayage d’engagement, sans goupille de cisaillement |
| Trim | Interface pour servo de trim : trim automatique pilote engagé |
| Systèmes | GFC 500X avec G3X Touch, G5 ou écrans AXIS |
| À prévoir | Un kit connecteur et un kit de fixation par servo |
Choisir et commander votre GSA 28
Chaque servo demande un kit connecteur GSA 28 et un kit d’installation GSA 28, générique ou propre à votre cellule. Côté commande, le GSA 28 s’associe à un écran AXIS GDU 116BX ou AXIS GDU 80PX, ou à un G5 experimental ; un contrôleur GMC 305 et son kit d’installation, ou le support d’installation du GMC 507, complètent l’ensemble.
Finesse Max est revendeur agréé Garmin et ses produits Garmin bénéficient de la garantie légale de conformité. Indiquez-nous votre cellule et les axes à motoriser pour dimensionner votre pilote automatique GSA 28 : nous vérifions avec vous le nombre de servos, les kits de fixation adaptés à votre machine et l’écran ou le contrôleur qui les commandera. Sur un ULM, notre atelier peut réaliser l’installation. Sur un aéronef certifié, elle relève d’un atelier habilité, selon une installation approuvée conformément à la réglementation.
Questions fréquentes
Combien de servos GSA 28 faut-il ?
Un par axe. Une installation type en compte deux, pour le tangage et le roulis ; un troisième sert d’amortisseur de lacet.
Le servo bloque-t-il les commandes quand le pilote automatique est coupé ?
Non. Selon Garmin, l’embrayage d’engagement découple le moteur des commandes de vol lorsque le pilote automatique est désengagé.
Le GSA 28 gère-t-il le trim ?
Oui, par une interface vers un servo de trim fourni par l’utilisateur : trim automatique pilote engagé, vitesse de trim modulée en manuel.
Le kit connecteur et la fixation sont-ils fournis ?
Non. Garmin les vend séparément : un kit connecteur et un kit d’installation par servo.
