Garmin GMU 11 - Magnétomètre
Magnétomètre déporté Garmin GMU 11, capteur magnétique trois axes à liaison CAN, alimenté en 14 ou 28 V : version pour G3X et G3X Touch (010-01788-00) ou version PMA pour GI 275, G3X Touch certifié, AXIS certifié et G5 certifié (010-01788-01). Kit d’installation 011-04349-90 vendu séparément.

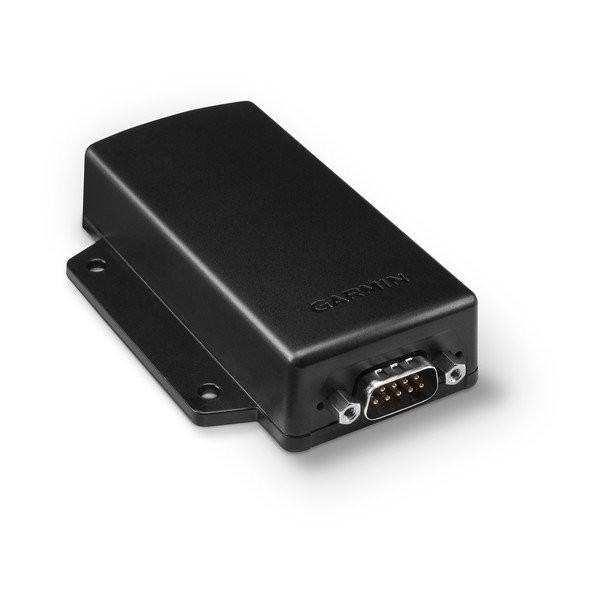

Magnétomètre Garmin GMU 11 : version pour G3X ou version PMA pour installations certifiées
Le GMU 11 est le magnétomètre déporté que Garmin associe à la centrale GSU 25 dans les systèmes G3X et G3X Touch. Capteur magnétique trois axes à technologie statique, il fournit les mesures de champ magnétique qui permettent à la centrale de calculer le cap et de stabiliser électroniquement l’AHRS, en remplacement des instruments gyroscopiques à masse tournante.
La référence 010-01788-00 est celle que liste le manuel d’installation G3X/G3X Touch (190-01115-01, révision AZ de septembre 2025), destiné aux avions de construction amateur et LSA ; c’est aussi le magnétomètre du kit LRU standard. Pour un avion certifié, le manuel d’installation du G5 sous STC (190-01112-10, révision 32) référence une autre version, le GMU 11 de catalogue 010-01788-01.
Cette fiche regroupe les deux versions du GMU 11, au même prix : la version pour G3X et G3X Touch, et la version PMA pour les installations certifiées.
Versions disponibles
Choisissez la version sur cette fiche : le tableau ci-dessous donne la référence Garmin de chacune.
| Version | Référence Garmin | Systèmes |
|---|---|---|
| Expérimental (G3X) | 010-01788-00 | G3X et G3X Touch |
| Certifié PMA | 010-01788-01 | GI 275, G3X Touch certifié, AXIS certifié, G5 certifié |
Raccordement et alimentation
Le GMU 11 communique avec la centrale par le bus CAN, sur un connecteur à 9 broches. Il est alimenté directement par le réseau de bord, en 14 ou 28 V (9 à 32 V, 100 mA), avec deux entrées d’alimentation en « OU » à diodes pour la redondance. Le manuel interdit de le brancher sur la sortie d’alimentation magnétomètre de la GSU 25, réservée au GMU 22, et précise qu’il n’est pas compatible avec la GSU 73, qui demande un GMU 22.
Pour deux GMU 11, Garmin recommande de les placer côte à côte, dans la queue ou dans une même aile, afin de limiter les écarts de cap au sol à proximité d’anomalies magnétiques locales.
Choisir l’emplacement
Plus sensible qu’un magnétomètre à vanne de flux, le GMU 11 demande un emplacement éloigné des perturbations : 3,0 m (10 ft) des moteurs électriques et relais, servos compris ; 2,5 m (8,2 ft) des structures ferromagnétiques de plus de 1 kg, comme le train ; 1,0 m (3 ft) des masses ferromagnétiques plus légères et des appareils ou conducteurs de plus de 100 mA ; 0,6 m (2 ft) des appareils de moins de 100 mA et des autres instruments magnétiques. À moins de 3,0 m, les conducteurs doivent être en paires torsadées blindées. Si ces distances ne peuvent être tenues, un essai d’interférence est obligatoire.
Le montage en aile est préféré. Garmin demande de remplacer par de l’inox amagnétique toute fixation magnétique située à moins de 0,5 m, de prévoir pour les feux de bout d’aile une masse dédiée ramenée en paire torsadée, et d’utiliser des outils amagnétiques, jamais un tournevis aimanté.
Mise en place
Le GMU 11 se fixe rigidement sur la structure, de niveau à 3,0° près par rapport à l’assiette de croisière, face inférieure vers le sol. Sa direction avant doit être alignée à 0,5° près sur l’une des quatre directions cardinales par rapport au nez de l’avion. Il mesure 69,6 × 23,6 × 96,0 mm (2,74 × 0,93 × 3,78 in), pèse 72,5 g (0,16 lb), 136,8 g (0,302 lb) avec son connecteur, et fonctionne de −55 à +70 °C jusqu’à 16 764 m (55 000 ft).
Le kit d’installation 011-04349-90 n’est pas fourni avec l’unité : il contient un kit connecteur 9 broches avec terminaison CAN (011-03002-00), quatre écrous 6-32 autofreinés, quatre vis 6-32 × 0,500 in et quatre rondelles plates n° 6, en inox.
Caractéristiques
Données Garmin (190-01115-01, révision AZ) :
| Caractéristique | GMU 11 (010-01788-00) |
|---|---|
| Fonction | Magnétomètre trois axes déporté pour centrale GSU 25 |
| Références Garmin | 010-01788-00 (Expérimental (G3X)), 010-01788-01 (Certifié PMA) |
| Liaison | Bus CAN, connecteur 9 broches |
| Alimentation | Réseau de bord 14 ou 28 V (9 à 32 V), 100 mA |
| Dimensions | 69,6 × 23,6 × 96,0 mm (2,74 × 0,93 × 3,78 in) |
| Masse | 72,5 g (0,16 lb) ; 136,8 g (0,302 lb) avec connecteur |
| Température de fonctionnement | −55 à +70 °C |
| Altitude | 16 764 m (55 000 ft) |
| Alignement | Niveau à 3,0° près ; avant aligné à 0,5° près sur une direction cardinale |
| Kit d’installation | 011-04349-90, non fourni |
Choisir et commander votre GMU 11
Le GMU 11 est fourni avec la centrale GSU 25C dans le kit LRU standard. Pour un avion certifié, choisissez le GMU 11 PMA (010-01788-01). Avec une centrale GSU 73 ou dans le kit LRU haute performance, Garmin utilise le GMU 22. Pour des écrans Axis, le kit LRU Axis expérimental associe lui aussi GSU 25C et GMU 11.
Dites-nous où vous comptez placer le GMU 11 dans votre cellule : nous vérifions avec vous les distances aux sources de perturbation et la version à commander. Finesse Max est revendeur agréé Garmin et vos équipements bénéficient de la garantie légale. Sur un ULM, notre atelier peut réaliser l’installation. Sur un aéronef certifié, l’installation relève d’un atelier habilité, selon une installation approuvée conformément à la réglementation, avec les références PMA prévues par le STC concerné.
Questions fréquentes
Quelle version choisir ?
Pour une installation certifiée (GI 275, G3X Touch, AXIS ou G5 certifiés), choisissez la version PMA 010-01788-01 ; pour un G3X ou un G3X Touch expérimental, la version 010-01788-00. Le kit d’installation 011-04349-90 se commande à part.
Le kit d’installation est-il fourni ?
Non. Le kit 011-04349-90, avec son connecteur 9 broches à terminaison CAN et sa visserie inox, se commande à part.
Peut-on l’utiliser avec un G5 certifié ?
Pour un G5 installé sous le STC SA01818WI, Garmin liste le GMU 11 de catalogue 010-01788-01 : prévoyez cette version PMA plutôt que la 010-01788-00.
Peut-on l’associer à une GSU 73 ?
Non. Garmin précise que la GSU 73 n’est pas compatible avec le GMU 11 et demande un GMU 22.
Que faire si les distances recommandées ne peuvent être tenues ?
Le manuel impose alors un essai d’interférence du magnétomètre, décrit dans le document Garmin 190-01051-00 sur l’installation des AHRS et magnétomètres.
