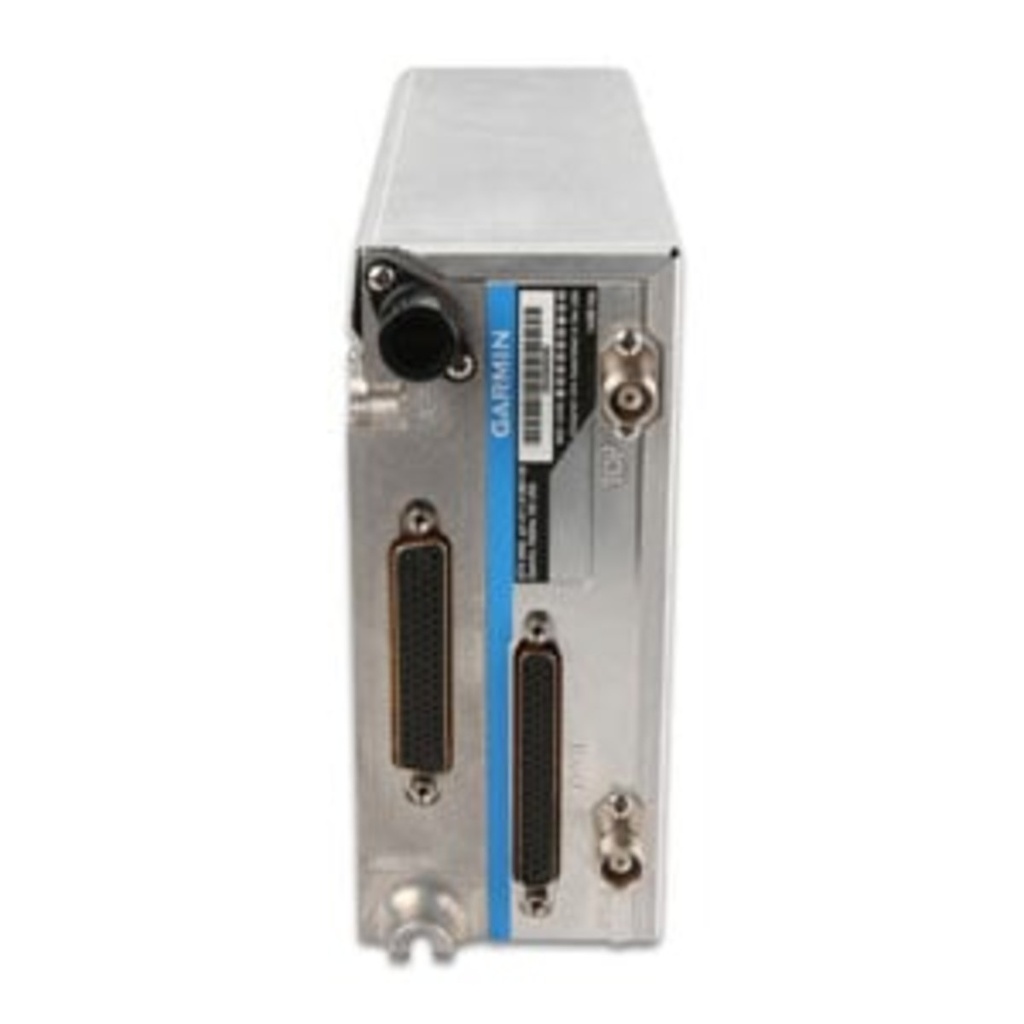

Transpondeur Garmin GTX 3000, unité seule (010-00736-00)
Le GTX 3000 est le transpondeur mode S à squitter étendu de Garmin pour l’aviation d’affaires et les avions de transport. La référence 010-00736-00 correspond à l’unité seule : le catalogue revendeurs précise que le rack et le kit connecteur sont vendus séparément.
Garmin l’a présenté le 29 octobre 2012 comme un transpondeur déporté pour avions de catégorie transport, compatible TCAS II/ACAS II, autorisé TSO et conforme à la norme DO-260B pour l’émission ADS-B sur 1090 MHz. Garmin mettait en avant une puissance d’émission supérieure, ainsi qu’un encombrement et un poids réduits par rapport aux autres transpondeurs compatibles TCAS II. Il équipait alors en série les Cessna Citation TEN, Latitude, Longitude et Sovereign, ainsi que les Learjet 70 et 75.
ADS-B Out et intégration
Selon la fiche produit Garmin, le GTX 3000 assure la conformité ADS-B Out lorsqu’il est installé avec une source de position GPS WAAS approuvée, comme certains cockpits intégrés Garmin ou les navigateurs GTN. Garmin a aussi présenté le GDL 88 comme source de position WAAS du GTX 3000, avec des approbations sur Gulfstream G200 et G150. Sur King Air 300 équipé d’un G1000 NXi, il remplace le transpondeur TDR-94 et fonctionne avec les systèmes de trafic Collins TTR 920 et TTR 4000.
Le catalogue revendeurs l’intègre à trois ensembles complets : le kit TCAS II GTS 8000 avec deux GTX 3000, le kit ADS-B GTX 3000/GDL 88 compatible TCAS II et le kit ADS-B Part 25 GTX 3000/GPS 3000.
Ce qu’il faut prévoir
| Rack GTX 3000 | 011-02515-00 |
|---|---|
| Kit connecteur GTX 3000 | 011-02019-00 |
| Kit connecteur 90° GTX 3000 | 011-02019-01 |
| Module de configuration avec EEPROM | 011-00979-20 |
Le catalogue précise que le module de configuration est requis lorsque l’installation n’offre pas d’autre moyen de mémoriser la configuration du GTX 3000, par exemple le module de configuration d’un écran GDU ; Garmin recommande de le consulter en cas de doute.
Caractéristiques
| Référence Garmin | 010-00736-00 |
|---|---|
| Désignation Garmin | GTX 3000 Unit Only |
| Type | Transpondeur mode S à squitter étendu, déporté |
| ADS-B | Out 1090 MHz, DO-260B |
| Compatibilité trafic | TCAS II / ACAS II |
| Certification | Autorisation TSO |
| Code de plan de vol OACI (Garmin) | LB1 |
| Livré | Unité seule, sans rack ni kit connecteur |
Avec Finesse Max, revendeur agréé Garmin
Finesse Max vous aide à identifier les équipements Garmin adaptés à votre avion et à vérifier leur compatibilité avec l’avionique en place. Sur appareil certifié, l’installation relève d’un atelier habilité et des approbations applicables. Nos produits Garmin bénéficient de la garantie légale de conformité.
Votre avion d’affaires passe à l’ADS-B ? Étudions la solution GTX 3000 : nous revenons vers vous avec une configuration étudiée.
Questions fréquentes
Le rack et le kit connecteur sont-ils inclus ?
Non : le catalogue Garmin vend le GTX 3000 en unité seule ; le rack 011-02515-00 et le kit connecteur 011-02019-00 se commandent séparément.
Quelle source de position pour l’ADS-B Out ?
Une source GPS WAAS approuvée, comme certains cockpits intégrés Garmin, un GTN, un GDL 88 ou un GPS 3000 selon la solution retenue.
Est-il compatible TCAS II ?
Oui, Garmin l’a conçu compatible TCAS II/ACAS II ; il fait partie du kit TCAS II GTS 8000.
