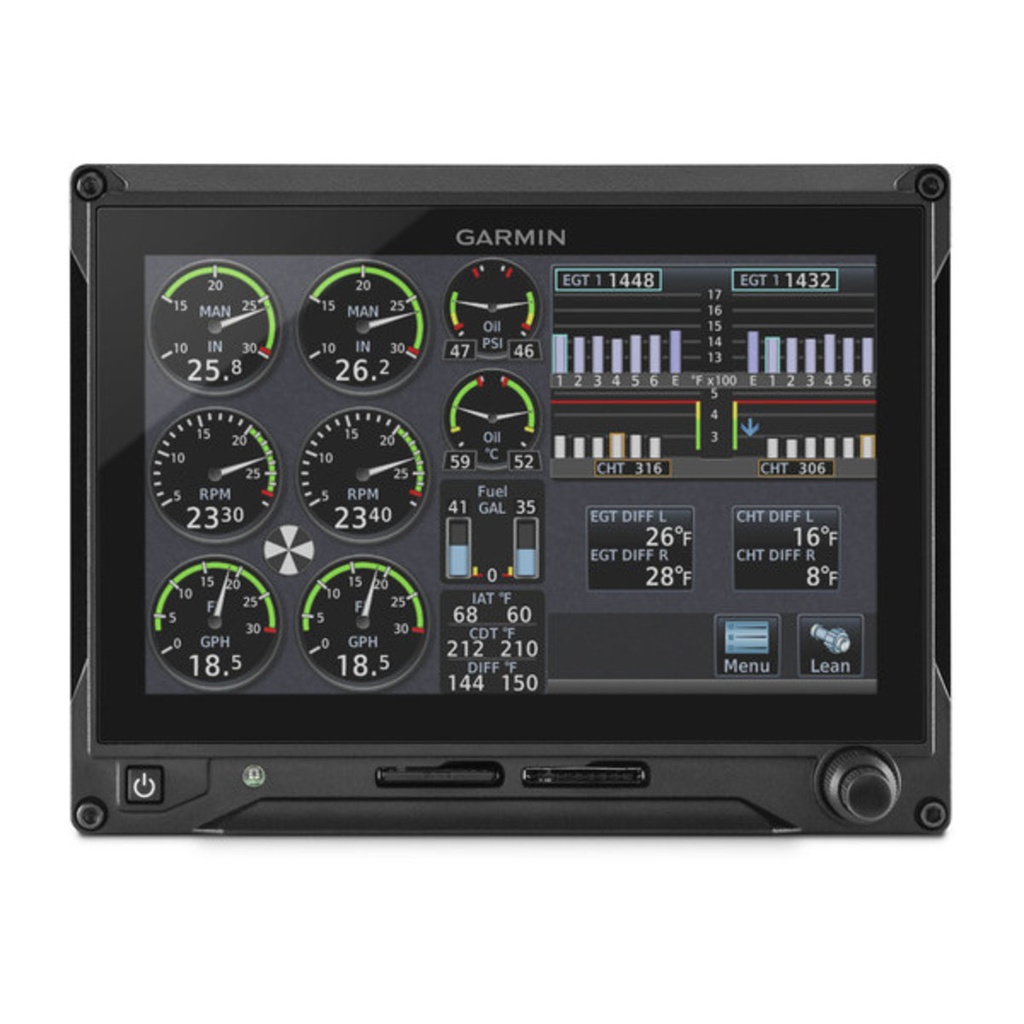

Kit EIS TXi 7" paysage bimoteur à pistons - système autonome
Référence : GMN-010-02652-00
Kit EIS Garmin TXi autonome pour bimoteur à pistons, référence 010-02652-00 : écran GDU 700L EIS 7 in paysage, deux interfaces moteur GEA 110 avec kits connecteurs étanches et supports d’installation. Capteurs à commander séparément.
Kit EIS Garmin TXi 7 in paysage, bimoteur à pistons, système autonome (010-02652-00)
Ce kit EIS autonome affiche les paramètres des deux moteurs d’un bimoteur à pistons sur un écran GDU 700L de 17,8 cm (7 in) au format paysage, configuré pour l’EIS. Il fournit deux interfaces moteur GEA 110, chacune avec son kit connecteur étanche et son support d’installation.
La version portrait porte la référence 010-02650-00 ; pour un monomoteur, voir le kit paysage 010-02651-00.
Contenu du kit selon Garmin
| GDU 700L, EIS TXi, noir | 010-01219-03, quantité 1 |
|---|---|
| GEA 110, unité seule | 010-01329-01, quantité 2 |
| Kit connecteur étanche GEA 110 | 011-03527-51, quantité 2 |
| Support d’installation GEA 110 | 011-03941-00, quantité 2 |
Un écran EIS autonome
Garmin désigne ces kits « Standalone System » et précise que l’écran ne communiquera pas avec d’autres écrans TXi : les GDU 700P et 700L EIS de ces kits (010-01218-03 et 010-01219-03) sont limités à l’EIS et ne sont pas compatibles avec des GDU TXi configurés en PFD/MFD. Pour un EIS intégré à un système TXi PFD/MFD, le catalogue renvoie à d’autres configurations.
Selon le guide du pilote TXi, un GDU 700 configuré en EIS seul devient un affichage plein écran des paramètres moteur, qui remplace les instruments analogiques traditionnels ; sa présentation varie selon le type d’écran, le nombre et le type de moteurs et les capteurs installés.
Ce que l’EIS affiche
Le GEA 110 est l’interface moteur des TXi pour moteurs à pistons : il surveille le moteur, le carburant et le circuit électrique. Le guide liste les paramètres que l’EIS peut présenter selon les capteurs : pression d’admission, régime, puissance en pourcentage, débit et pression carburant, calculs carburant, températures culasse (CHT) et gaz d’échappement (EGT), TIT, température d’air carburateur, températures d’intercooler, ampèremètre et voltmètre, dépression, position des compensateurs, avec des alertes réglables par l’utilisateur.
Il propose aussi un mode d’aide à l’appauvrissement (Lean Assist), selon les profils ROP, LOP, EGT ou TIT, et une surveillance de l’équilibre carburant lorsqu’un GEA 110 est installé et configuré.
Les capteurs, à commander à part
Les capteurs moteur ne font pas partie de ces kits : le catalogue renvoie aux kits de capteurs EIS pour TXi, G3X certifié et GI 275, déclinés par nombre de cylindres et par type d’alimentation carburant. Le GEA 110, son kit connecteur étanche et son support d’installation existent aussi séparément.
Kits de capteurs associés
Les capteurs se prévoient pour chacun des deux moteurs. Selon la motorisation, voir par exemple le kit 4 cylindres alimentation par gravité, le kit 4 cylindres avec MP et pompe, le kit 6 cylindres alimentation par gravité ou le kit 6 cylindres avec pompe.
Caractéristiques
| Référence Garmin | 010-02652-00 |
|---|---|
| Désignation Garmin | Kit, TXi EIS, 7" Landscape, Twin Piston Engine - Standalone System |
| Écran | GDU 700L, 17,8 cm (7 in), paysage |
| Moteurs | Pistons, bimoteur |
| Interface moteur | 2 × GEA 110 |
| Interfaçage | Système autonome, sans communication avec d’autres écrans TXi |
| Documentation | Guide du pilote G500(H)/G600/G700 TXi (190-01717-10, révision U) |
Un projet TXi avec Finesse Max
Revendeur agréé Garmin, Finesse Max vous aide à composer votre système TXi : écrans, capteurs, cartes de données, options et activations. Sur avion certifié, l’installation est réalisée par un atelier habilité selon les données Garmin. Nos produits Garmin bénéficient de la garantie légale de conformité.
Un écran paysage pour les deux moteurs de votre bimoteur ? Contactez-nous pour vérifier l’intégration dans votre planche de bord.
Questions fréquentes
Le GDU 700L sait-il afficher deux moteurs ?
Oui : Garmin propose ce kit paysage pour bimoteur, et le guide du pilote présente des écrans EIS GDU 700L et 700P en monomoteur comme en multimoteur.
Combien d’interfaces moteur sont fournies ?
Deux GEA 110, une par moteur, avec leurs kits connecteurs étanches et supports.
Peut-on relier cet écran à un PFD TXi ?
Non, Garmin précise que ces écrans EIS autonomes ne communiquent pas avec d’autres écrans TXi.
